فلانج کے ساتھ 12 دانت اسپلائن بولٹ

فلانج کے ساتھ 12 دانت اسپلائن بولٹ اکثر ایسے منصوبوں کے لئے موزوں ہوتے ہیں جن کے لئے فرم اور اینٹی پرچی کنکشن کی ضرورت ہوتی ہے۔ یہ بہتر ٹارک مہیا کرسکتا ہے اور مضبوطی کے عمل کے دوران بولٹ کو پھسلنے سے روک سکتا ہے۔ ژیاگوو فیکٹری کے ذریعہ تیار کردہ بولٹ ایم ایس 14157B-1978 کے عملدرآمد کے معیار کی تعمیل کرتے ہیں۔

انکوائری بھیجیں۔

مصنوعات کی وضاحت

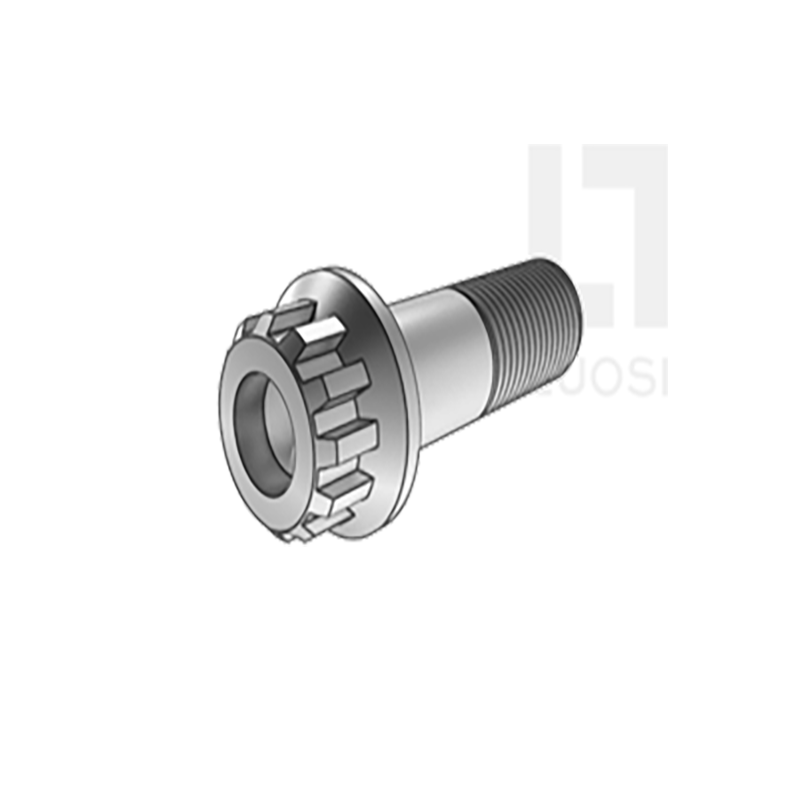

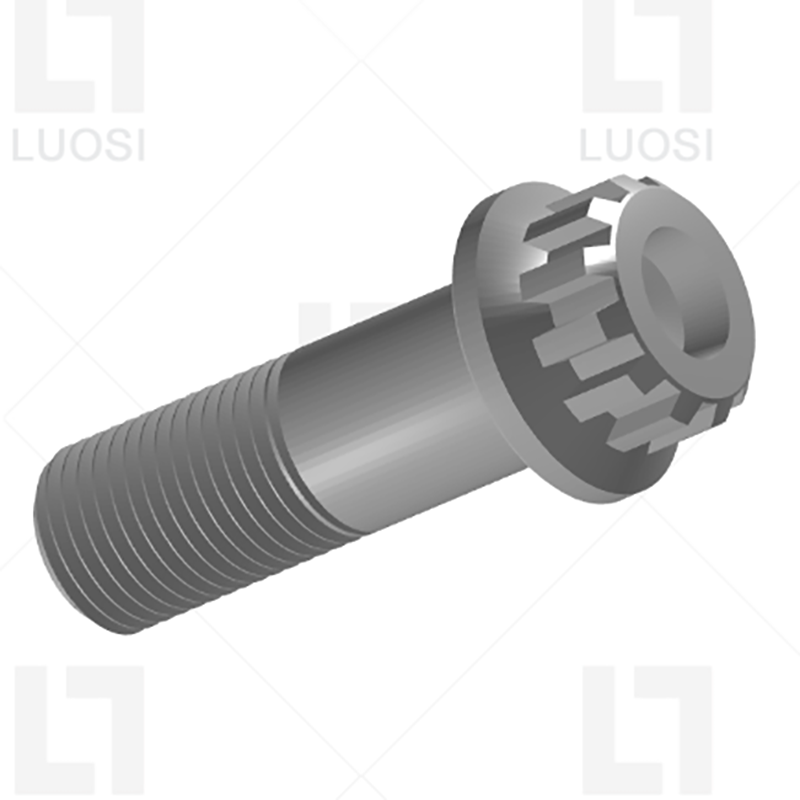

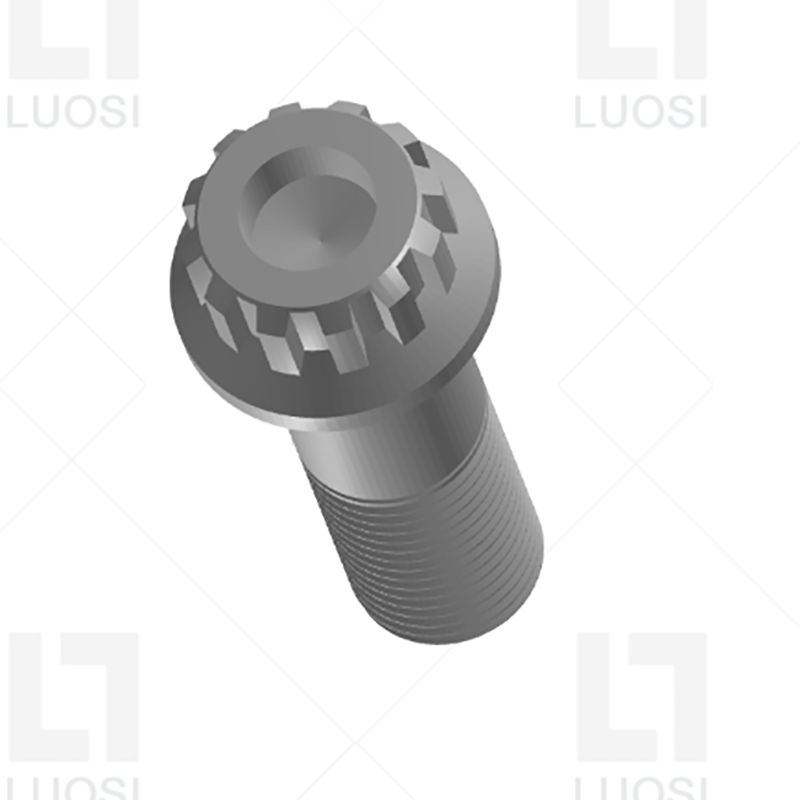

فلانج کے ساتھ 12 دانتوں کے اسپلائن بولٹ کے سر کو 12 دانتوں کے ساتھ ڈیزائن کیا گیا ہے ، جو مماثل اسپلائن ساکٹ رنچ کے ساتھ قریب سے فٹ ہوسکتا ہے۔ اس کے نچلے حصے میں ، گسکیٹ کی طرح ایک فلانج ہے ، جو منسلک مواد کے ساتھ رابطے کے علاقے میں اضافہ کرسکتا ہے۔

مصنوعات کی خصوصیات

فلانج کے ساتھ 12 دانت اسپلائن بولٹ میں 12 دانتوں کے اسپلائن پلس فلانج کی ایک انوکھی ڈھانچہ ہے۔ 12 دانت اسپلائن مزید فورس ایپلی کیشن پوائنٹس مہیا کرتی ہے ، جس سے سخت آپریشن کو زیادہ عین مطابق اور ہموار ہوتا ہے۔ پھیلاؤ دباؤ کو منتشر کرتا ہے ، کنکشن استحکام کو بڑھاتا ہے اور بولٹ کو ڈھیلنے سے روکتا ہے۔

یہ بولٹ ونڈ ٹربائن بلیڈ کی جڑ سے منسلک ہوسکتے ہیں۔ بلیڈ بولٹ کو 20 ٹن کی سینٹرفیوگل فورس کا نشانہ بنایا جاتا ہے۔ یہ بوجھ برداشت کرسکتا ہے۔ اسپلائن ہیڈ 1،000 N · m کے ہائیڈرولک ٹارک کا مقابلہ کرسکتا ہے۔ فلانج مائکرو تحریک کی وجہ سے جامع مواد کی جڑ کو کریکنگ سے روک سکتا ہے۔ اسے ہر پانچ سال بعد تبدیل کرنے کی ضرورت ہے ، اور ہر ایک خراب بلیڈ کی قیمت 250،000 امریکی ڈالر تک ہے۔

12 دانتوں کے اسپلائن بولٹ کے لئے مماثل اسپلائن سکریو ڈرایورز کی ضرورت ہوتی ہے۔ وہ بغیر کسی اتارنے کے بہت بڑا ٹارک منتقل کرسکتے ہیں ، جو ہیکساگونل بولٹ سے کہیں زیادہ بہتر ہے۔ بلٹ میں فلانج گاسکیٹ کی طرح کام کرتا ہے ، لہذا آپ اضافی اجزاء کو بچا سکتے ہیں۔ یہ بھاری سامان کی دیکھ بھال کے لئے انتہائی موزوں ہے۔

فلاج کے ساتھ 12 دانتوں کے اسپلائن بولٹ میں چھیڑ چھاڑ کرنا آسان نہیں ہے۔ زیادہ تر لوگوں کے پاس اسپلائن ٹولز نہیں ہوتے ہیں۔ فلنگس بولٹ کو کمپن کے تحت طے کرسکتے ہیں اور وہ عوامی مشینری یا ریلوے پٹریوں پر استعمال ہوتے ہیں جہاں چوری کا خطرہ ہوتا ہے۔ اعلی کمپن والے علاقوں (کمپریسرز ، جنریٹرز) کے ل they ، وہ مضبوطی سے طے ہوسکتے ہیں۔ اسپلائن ڈرائیور باہر نہیں آئے گا۔ سیرٹڈ فلانج آپشن سطح کو کاٹ سکتا ہے۔ کسی لاکنگ واشر کی ضرورت نہیں ہے۔

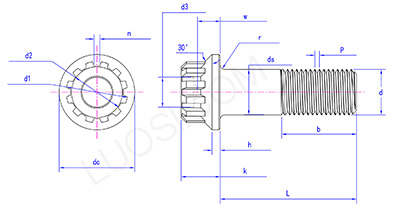

پروڈکٹ پیرامیٹرز

پیر	1/4	5/16	3/8	7/16	1/2	9/16	5/8	3/4	7/8
P	28	24	24	20	20	18	18	16	14
ڈی سی میکس	0.438	0.531	0.649	0.75	0.828	0.938	1.05	1.23	1.438
ڈی سی منٹ	0.428	0.521	0.639	0.74	0.818	0.928	1.04	1.22	1.428
K میکس	0.26	0.322	0.347	0.403	0.46	0.515	0.572	0.61	0.71
K منٹ	0.25	0.312	0.337	0.393	0.45	0.505	0.562	0.6	0.7
H زیادہ سے زیادہ	0.055	0.071	0.079	0.092	0.112	0.122	0.133	0.165	0.19
H منٹ	0.035	0.051	0.059	0.072	0.092	0.102	0.113	0.145	0.17
بی منٹ	0.55	0.638	0.708	0.803	0.878	0.97	1.04	1.201	1.367
D3 زیادہ سے زیادہ	0.19	0.225	0.27	0.33	0.39	0.45	0.51	0.58	0.66
D3 منٹ	0.15	0.185	0.23	0.29	0.35	0.41	0.47	0.54	0.62
ڈبلیو منٹ	0.135	0.162	0.197	0.228	0.254	0.289	0.327	0.38	0.438
DS میکس	0.2495	0.312	0.3745	0.473	0.4995	0.5615	0.624	0.749	0.874
ڈی ایس منٹ	0.2485	0.311	0.3735	0.436	0.4985	0.5605	0.623	0.748	0.873
D1 زیادہ سے زیادہ	0.381	0.456	0.531	0.679	0.753	0.828	0.901	1.124	1.27
D1 منٹ	0.373	0.447	0.522	0.668	0.742	0.817	0.89	1.112	1.258
D2 زیادہ سے زیادہ	0.324	0.389	0.455	0.585	0.651	0.717	0.782	0.978	1.107
D2 منٹ	0.318	0.383	0.448	0.578	0.644	0.711	0.774	0.97	1.099
n زیادہ سے زیادہ	0.037	0.043	0.05	0.061	0.068	0.073	0.079	0.097	0.108
n منٹ	0.031	0.037	0.043	0.054	0.06	0.065	0.071	0.088	0.099
r زیادہ سے زیادہ	0.041	0.041	0.057	0.057	0.057	0.057	0.073	0.073	0.073
r منٹ	0.031	0.031	0.047	0.047	0.047	0.047	0.063	0.063	0.063
