فرم DIN 7981 Torx ٹیپنگ سکرو

Xiaoguo® فرم DIN 7981 torx ٹیپنگ سکرو - اپنی مرضی کے مطابق لمبائی، کوٹنگز، اور مواد دستیاب ہے۔ بلائنڈ اسمبلی یا ہائی ٹارک لائنوں کے لیے بہترین (کوئی کیم آؤٹ نہیں)۔ تھوک قیمتوں کا تعین تیار ہے - ایک قیمت طلب کریں۔

انکوائری بھیجیں۔

مصنوعات کی وضاحت

تنصیب کی شرائط کے مطابق، Xiaoguo® کی طرف سے فراہم کردہ فرم DIN 7981 ٹارکس ٹیپنگ سکرو کے درج ذیل پانچ فوائد ہیں، جو انہیں صنعتی خریداروں کے لیے ترجیحی انتخاب بناتے ہیں جو زیادہ ٹارک ایپلی کیشنز کے لیے قابل اعتماد فاسٹنر خریدنا چاہتے ہیں۔

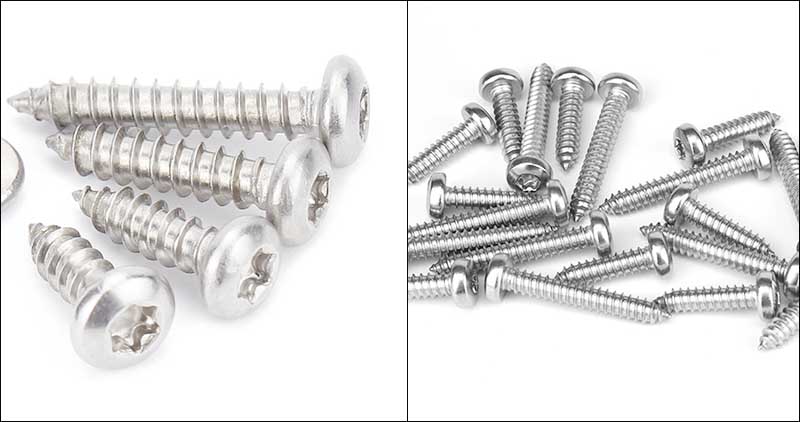

firm DIN 7981 torx tapping screw

ایسے حالات جن میں ہائی ٹارک لاکنگ کی ضرورت ہوتی ہے۔

مثال کے طور پر، دھاتی بریکٹ کو سٹیل کی موٹی پلیٹ یا سخت لکڑی پر لگاتے وقت، اگر عام کراس سلاٹ استعمال کیا جاتا ہے، تو طاقت بہت زیادہ ہونے پر یہ پھسل سکتا ہے۔ چھ پنکھڑیوں کے ساتھ 6-لوبڈ ڈھانچہ زیادہ ٹارک کا مقابلہ کر سکتا ہے اور سلاٹ کو نقصان نہیں پہنچائے گا، اور اثر رنچ یا ٹارک رنچ کے ساتھ آپریشن کے لیے موزوں ہے۔

کمزور نقطہ نظر یا تنگ آپریٹنگ جگہ

مثال کے طور پر، ڈسٹری بیوشن باکس کے کونے کونے میں یا گاڑی کے چیسس کے اندر، جہاں آنکھیں اسکرو ہیڈز کو نہیں دیکھ سکتیں، کوئی صرف ٹچ پر انحصار کر سکتا ہے۔ جب رینچ کو 6 لابس میں داخل کیا جاتا ہے، تو یہ خود بخود خود بخود سیدھ میں آجائے گا اور جھکنے کا خطرہ نہیں ہے۔ مزید یہ کہ داخل کرنے کے بعد یہ باہر نہیں آئے گا۔

رسائی کی مرمت کریں جسے بار بار جدا کرنے اور اسمبلی کی ضرورت ہوتی ہے۔

مثال کے طور پر، سازوسامان کے معائنہ کے کور اور آلے کے پینل کے پیچھے والے کور۔ 6 لابس کو بار بار ڈالا اور ہٹایا جا سکتا ہے جتنی جلدی کراس سلاٹ والے لوگ۔ سٹینلیس سٹیل کے مواد کے ساتھ مل کر، وہ ایک طویل وقت کے لئے بار بار استعمال کیا جا سکتا ہے.

خودکار اسمبلی لائن

بڑے پیمانے پر پیداوار کے دوران، کارکن برقی سکریو ڈرایور کو ایک مقررہ ٹارک کے ساتھ چلاتے ہیں۔ 6 لابس رینچ کے ساتھ قریب سے مماثل ہیں اور کمپن کی وجہ سے ڈھیلے نہیں ہوں گے، ایڈجسٹمنٹ کے لیے ڈاؤن ٹائم کو کم کرتے ہیں۔ فلیٹ سر کی شکل سادہ ہے اور ہلتی ہوئی میز پیچ کو آسانی سے کھلاتی ہے۔

نرم بنیادی مواد (پلاسٹک، پتلی ایلومینیم شیٹ، لکڑی پلاسٹک مرکب مواد)

فرم DIN 7981 ٹارکس ٹیپنگ سکرو پین ہیڈ کی بڑی فلیٹ سطح انڈینٹیشن کو روک سکتی ہے۔ خود ڈرلنگ کے دھاگے براہ راست بنتے ہیں، مشین سے ڈرل کیے گئے پیچ کے برعکس جس میں گری دار میوے یا تھریڈنگ کی ضرورت ہوتی ہے۔

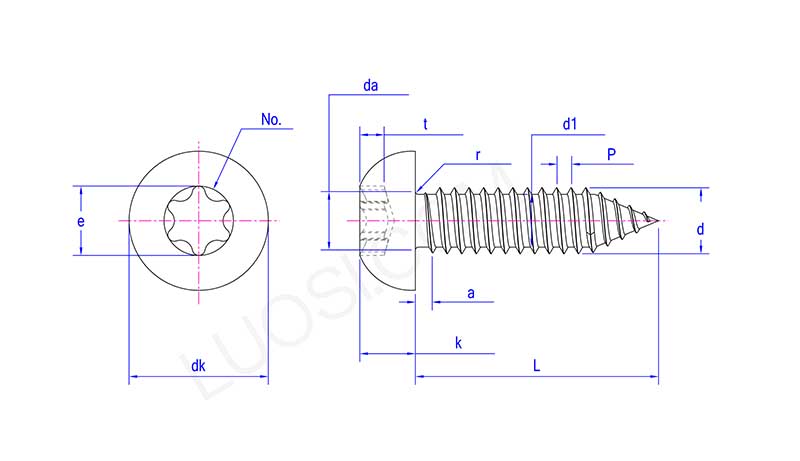

firm DIN 7981 torx tapping screw

پیر	ST2.9	ST3.5	ST4.2	ST4.8	ST5.5	ST6.3
P	1.1	1.3	1.4	1.6	1.8	1.8
a	1.1	1.3	1.4	1.6	1.8	1.8
زیادہ سے زیادہ	3.5	4.1	4.9	5.6	6.3	7.3
ڈی کے زیادہ سے زیادہ	5.6	7	8	9.5	11	12
ڈی کے منٹ	5.3	6.64	7.64	9.14	10.57	11.57
k زیادہ سے زیادہ	2.4	2.6	3.1	3.7	4	4.6
k منٹ	2.15	2.35	2.8	3.4	3.7	4.3
r زیادہ سے زیادہ	0.1	0.1	0.2	0.2	0.25	0.25
نہیں	T10	T15	ٹی 20	T25	T25	T30
e	2.8	3.35	3.95	4.5	4.5	5.6
t زیادہ سے زیادہ	1.27	1.4	1.8	2.03	2.03	2.42
t منٹ	1.01	1.14	1.42	1.65	1.65	2.02
ڈی زیادہ سے زیادہ	2.9	3.53	4.22	4.8	5.46	6.25
ڈی منٹ	2.76	3.35	4.04	4.62	5.28	6.03
d1 زیادہ سے زیادہ	2.18	2.64	3.1	3.58	4.17	4.88
d1 منٹ	2.08	2.51	2.95	3.43	3.99	4.7

اپنی مرضی کے مطابق سروس

ہم فرم DIN 7981 torx ٹیپنگ سکرو کے لیے لچکدار حسب ضرورت خدمات پیش کرتے ہیں۔

حسب ضرورت مواد

لمبائی: معیاری لمبائی 4 - 120 ملی میٹر

قطر: آپ کی ضروریات کے مطابق اپنی مرضی کے مطابق

سر کی شکل: ٹوپی کے قطر اور اونچائی کو ڈرائنگ کے مطابق تھوڑا سا ایڈجسٹ کیا جا سکتا ہے۔

6 لوبوں کی تفصیلات: سلاٹ کی قسم آپ کے فراہم کردہ مخصوص ڈرل بٹ سائز کے مطابق اپنی مرضی کے مطابق بنائی گئی ہے۔

دھاگے کی قسم: AB قسم (عام سیلف ٹیپنگ)، C قسم (کاٹنے والی نالی کے ساتھ)، مثلث تالا والا دھاگہ۔

مواد: کاربن سٹیل؛ سٹینلیس سٹیل 304، 316; پیتل، ایلومینیم کھوٹ۔

سطح کا علاج: الیکٹرو-گیلوانائزنگ (نیلا سفید/پیلا زنک)، ہاٹ ڈِپ گالوانائزنگ، ڈیکرومیٹ کوٹنگ، بلیکننگ، فاسفیٹنگ، مکینیکل گالوانائزنگ۔

حسب ضرورت عمل

ڈرائنگ (پی ڈی ایف/ڈی ڈبلیو جی فارمیٹ میں) فراہم کریں یا مقدار، مواد اور سطح کی ضروریات کو بتاتے ہوئے جسمانی نمونے بھیجیں۔

2 دن کی تشخیص

تصدیق کے بعد، سڑنا بنایا جائے گا اور پروٹو ٹائپنگ کی جائے گی۔ نمونے 7 سے 15 دن میں تیار ہو جائیں گے۔

چھوٹے پیمانے پر آزمائشی پیداوار (500 - 2000 ٹکڑے)، اس کے بعد سسٹم انٹیگریشن ٹیسٹنگ۔ اگر کوئی مسئلہ نہیں ہے، تو بڑے پیمانے پر پیداوار کی جائے گی.

خلاصہ

چاہے وہ فرم DIN 7981 torx ٹیپنگ سکرو کی لمبائی کو تبدیل کر رہا ہو، مواد کو تبدیل کر رہا ہو، یا بالکل نئی تفصیلات ڈیزائن کرنا ہو، بس ہمیں اپنی ضروریات بتائیں اور ہم اس کا حل نکالیں گے۔
