مرد پائپ پلگ اندرونی ہیکس تھریڈ ساکٹ

Xiaoguo® سیمپل Male Pipe Plug Internal Hex Thread Socket حاصل کرنے کے بعد، نمونے کی جانچ کے عمل کے دوران اگر آپ کا کوئی سوال ہے، تو آپ ہمارے لیے ایک پیغام چھوڑ سکتے ہیں۔ ہم آپ کی مدد کر سکیں گے اور مصنوعات کی ہدایات بھی فراہم کر سکیں گے۔

انکوائری بھیجیں۔

مصنوعات کی وضاحت

مردانہ پائپ پلگ اندرونی ہیکس تھریڈ ساکٹ کی ساختی خصوصیات بنیادی طور پر اس کے سر کے ڈیزائن، دھاگے کی ساخت اور سگ ماہی کے اصول میں ہیں۔ یہ نہ صرف انسٹال کرنا آسان بناتا ہے بلکہ مائعات کو مؤثر طریقے سے سیل کرنے کے قابل بھی ہوتا ہے۔

(1) سر کا ڈھانچہ: اندرونی ہیکساگونل اور کاؤنٹر سنک ڈیزائن

①اندرونی مسدس: سر کے بیچ میں ایک اندرونی ہیکساگونل نالی ہے، جسے معیاری مسدس رینچ کا استعمال کرتے ہوئے انسٹال اور جدا کیا جا سکتا ہے۔

②سنک ہیڈ ڈیزائن: انسٹالیشن کے بعد، پلگ کو آلات کی سطح میں مکمل طور پر ڈوبا جا سکتا ہے، مجموعی طور پر ہموار شکل کو برقرار رکھا جا سکتا ہے اور حادثاتی تصادم کی وجہ سے بے نقاب حصوں کو نقصان یا ڈھیلے ہونے سے روکا جا سکتا ہے۔

(2) دھاگے کا ڈھانچہ: مخروطی دھاگہ

1. تھریڈ اسٹینڈرڈ: میل پائپ پلگ انٹرنل ہیکس تھریڈ ساکٹ امریکی سسٹم کے بین الاقوامی سطح پر تسلیم شدہ NPT (60° ٹوتھ اینگل) معیار یا مخروطی پائپ تھریڈز کے لیے برطانوی سسٹم کے BSP/PT (55° ٹوتھ اینگل) معیار کو اپناتا ہے۔

2. تھریڈ ٹیپر: بنیادی خصوصیت 1:16 تھریڈ ٹیپر ہے۔

3. پروسیسنگ کی درستگی: میل پائپ پلگ انٹرنل ہیکس تھریڈ ساکٹ کے دھاگوں کو بالکل درست طریقے سے تیار کیا گیا ہے اور انٹرفیس کے ساتھ کامل فٹ ہونے کو یقینی بنانے کے لیے سخت برداشت کے کنٹرول سے گزرنا پڑتا ہے۔

4. بلٹ ان سگ ماہی کی انگوٹی: ایک ED سگ ماہی کی انگوٹی دھاگے کے نچلے حصے میں ضم کی جائے گی۔ یہ مربوط ڈیزائن سگ ماہی کے اثر کو مزید بڑھاتا ہے اور انتہائی کے ساتھ سسٹمز کے لیے موزوں ہے۔

اعلی صحت سے متعلق ضروریات.

Male Pipe Plug Internal Hex Thread Socket

(3) سگ ماہی کا اصول

1. دھات سے دھات کی سگ ماہی: جب دھاگوں کے ساتھ اندرونی اور بیرونی مخروطی پائپوں کو گھسایا جاتا ہے تو، اندرونی اور بیرونی مخروطی سطحیں دھات کی معمولی خرابی سے گزریں گی اور ایک دوسرے کے قریب سے چپک جائیں گی، جس سے دھات سے دھات کی مکمل مہر بن جائے گی۔

2. معاون سگ ماہی: بہترین سگ ماہی اثر حاصل کرنے کے لیے، این پی ٹی تھریڈز کو عام طور پر اینٹی اسٹکنگ ایجنٹ کا استعمال یا تنصیب سے پہلے دھاگے کی سطح پر سیلنگ ٹیپ (گسکیٹ) کو سمیٹنے کی ضرورت ہوتی ہے۔

3. ہائی پریشر کو برداشت کرنا: دھات سے دھاتی سگ ماہی کا یہ مضبوط ڈھانچہ زیادہ تر ان شعبوں میں استعمال ہوتا ہے جہاں انتہائی زیادہ دباؤ کی ضرورت ہوتی ہے۔

سوال و جواب

（1） کیا آپ ہر آرڈر کے ساتھ ٹارک کی تفصیلات کا چارٹ فراہم کرتے ہیں؟

جی ہاں، شپمنٹ ایک انسٹالیشن ٹارک کی سفارش کی میز فراہم کرے گی۔ اسے پروڈکٹ کی پیکیجنگ پر بھی پرنٹ کیا جا سکتا ہے اور الیکٹرانک ورژن کے طور پر بھیجا جا سکتا ہے۔

（2） کیا یہ مردانہ پائپ پلگ اندرونی ہیکس تھریڈ ساکٹ کو ہائی وائبریشن والے ماحول میں استعمال کیا جا سکتا ہے؟

یقینی طور پر، لیکن تنصیب کے لیے تھریڈڈ لاکنگ چپکنے والی (جیسے Loctite 243/262) استعمال کرنے کی سفارش کی جاتی ہے، جو زیادہ کمپن والے ماحول میں بہتر اینٹی لوزنگ اثر فراہم کرے گا۔

Male Pipe Plug Internal Hex Thread Socket

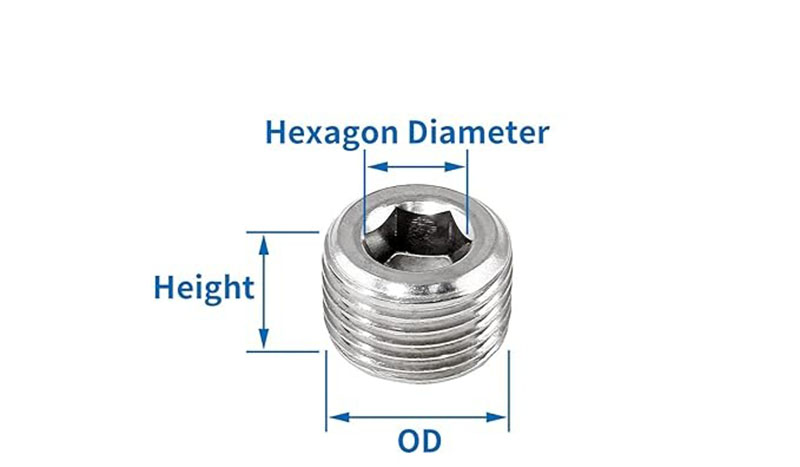

تھریڈ	او ڈی (انچ)	OD(mm)	اونچائی	مسدس قطر
NPT1/8	13/32≈3/8	10.287 ملی میٹر	0.31"/8 ملی میٹر	0.19"/5 ملی میٹر
NPT1/4	33/64≈1/2	13.000 ملی میٹر	0.39"/10 ملی میٹر	0.23"/6 ملی میٹر
NPT 3/8	43/64≈5/8	17.145 ملی میٹر	0.43"/11 ملی میٹر	0.31"/8 ملی میٹر
NPT1/2	27/32≈3/4	20.500 ملی میٹر	0.59"/15 ملی میٹر	0.39"/10 ملی میٹر
