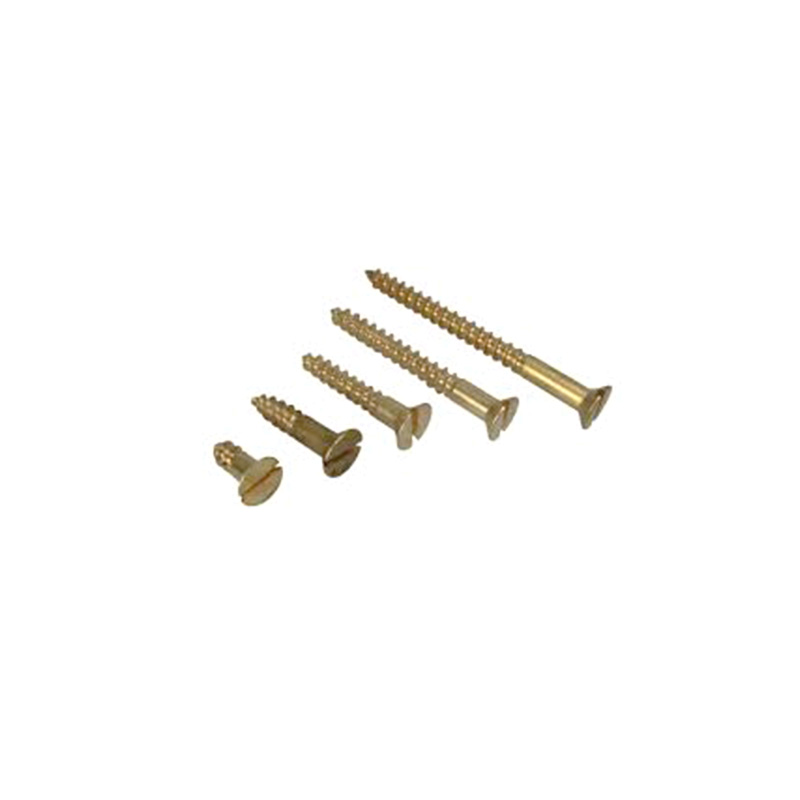

سلاٹڈ کاؤنٹرسک ہیڈ ووڈ سیلف ٹیپنگ سکرو

Xiaoguo® فیکٹری کے ذریعہ تیار کردہ Slotted Countersunk Head Wood Self Tapping Screw، جب مماثل کاؤنٹر سنک ڈرل بٹ کے ساتھ استعمال کیا جائے تو لکڑی کے اندر مکمل طور پر فلش بیٹھ سکتا ہے۔ اس طرح ٹھیک کرنے والا حصہ پوشیدہ رہتا ہے اور تیار شدہ اشیاء صاف ستھرا نظر آتا ہے۔

انکوائری بھیجیں۔

مصنوعات کی وضاحت

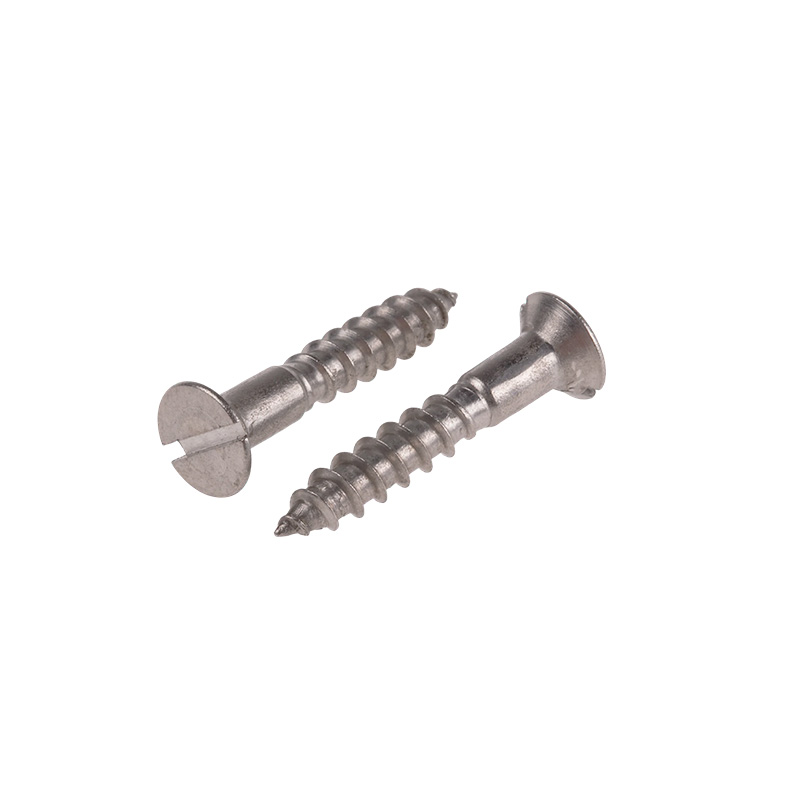

ایک سلاٹڈ کاؤنٹرسک ہیڈ ووڈ سیلف ٹیپنگ سکرو ایک قسم کا لکڑی کا کام کرنے والا فاسٹنر ہے جس کا مخروطی سر (90° ٹیپر اینگل کے ساتھ) اور سب سے اوپر ایک سلاٹڈ گروو ہے۔ سر کو لکڑی میں پہلے سے کٹے ہوئے مخروطی سوراخوں میں مکمل طور پر داخل کیا جا سکتا ہے، اور سخت کرنے کے بعد، سر لکڑی کی سطح کے ساتھ یا اس سے تھوڑا سا نیچے ہو جائے گا۔ اسکرو باڈی میں لکڑی کے گہرے اور موٹے دھاگے ہیں، اور دم ایک مخروطی نوک دار سر ہے۔ اسے براہ راست لکڑی میں گھسایا جا سکتا ہے (سخت لکڑی یا بڑے قطر کے لیے، یہ سفارش کی جاتی ہے کہ پہلے سے سوراخ کریں)۔ یہ Slotted Countersunk Head Wood Self Tapping Screw لکڑی کی مصنوعات کو جوڑنے اور ٹھیک کرنے کے لیے موزوں ہے جس کے لیے چپٹی سطح کی ضرورت ہوتی ہے اور سروں کو بے نقاب نہیں کیا جاتا ہے۔

انگریزی نام	سلاٹڈ کاؤنٹرسک ہیڈ ووڈ سیلف ٹیپنگ سکرو
عام معیارات	دین 97
سر کی قسم	کاؤنٹرسک / فلیٹ ہیڈ
سلاٹ کی قسم	سلاٹڈ
دھاگے کی قسم	لکڑی کا دھاگہ (موٹے پچ، گہری پچ)
ٹپ فارم	مخروطی خود ڈرلنگ ٹپ سر

ساختی خصوصیات

Slotted Countersunk Head Wood Self Tapping Screw کی ساخت کی خصوصیات پانچ حصوں میں متعارف کرائی جائیں گی۔

سر کا ڈھانچہ

1. سر کی شکل: مخروطی، ایک چمنی کی شکل کی طرح، عام طور پر 90° کے مخروطی زاویہ کے ساتھ۔ سر کی اوپری سطح چپٹی ہے، اور اطراف مائل ہیں۔

2. سر کا طول و عرض: سر کا بیرونی قطر سکرو دھاگے کے قطر سے 1.8 سے 2.2 گنا زیادہ ہے، اور سر کی اونچائی دھاگے کے قطر سے 0.5 سے 0.6 گنا زیادہ ہے۔

3. ہیڈ کا استعمال: اس سلاٹڈ کاؤنٹرسک ہیڈ ووڈ سیلف ٹیپنگ اسکرو کو باندھنے کے بعد، پورا سکرو ہیڈ لکڑی پر پہلے سے بنے ہوئے ٹیپرڈ ہول میں فٹ ہوجاتا ہے۔ یہ فلش یا لکڑی کی سطح سے تھوڑا نیچے رہتا ہے اور چپک نہیں پائے گا۔

سیدھے سلاٹ ڈیزائن

1. ڈرائیو کی قسم سیدھی سلاٹ ہے۔ نالی درمیان سے سیدھی دونوں طرف جاتی ہے۔

2. سلاٹ کی چوڑائی 0.6 ملی میٹر سے 2.0 ملی میٹر تک ہے، سلاٹ کی گہرائی 0.3 ملی میٹر سے 0.8 ملی میٹر ہے۔ سلاٹ کے دونوں سرے گول کونوں کے ساتھ بنائے گئے ہیں۔

3. سلاٹ کی خصوصیات: یہ سب سے عام فلیٹ ہیڈ سکریو ڈرایور سے چلایا جا سکتا ہے۔

چھڑی کا ڈھانچہ

1. راڈ فارم: اسے مکمل دھاگے اور جزوی دھاگے کی اقسام میں تقسیم کیا گیا ہے۔

دھاگے کا ڈھانچہ

1. تھریڈ کی قسم: لکڑی کا عام دھاگہ، عام مکینیکل دھاگہ نہیں۔

2. پروفائل: دانتوں کی پروفائل کا زاویہ تقریباً 60° ہے، لیکن دانت کی نوک بہت تیز ہے، اور دانت کی بنیاد میں ایک ہموار قوس کی منتقلی ہے۔

3. دانتوں کا فاصلہ: نسبتا وسیع۔

ٹپ ڈھانچہ

1. ٹپ کی شکل: مخروطی نوک، تقریباً 30°–45° کے ٹیپر کے ساتھ۔ نوک بہت تیز نہیں ہے؛ اس کے بجائے، اس کی ایک بہت چھوٹی چپٹی سطح یا گول سر ہے۔

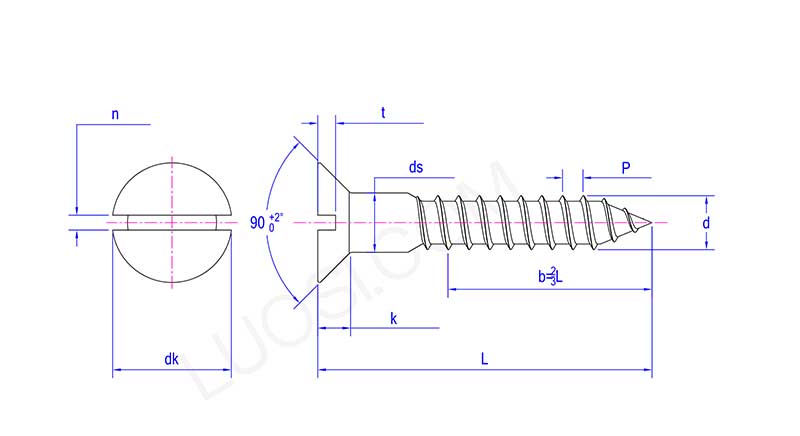

Slotted Countersunk Head Wood Self Tapping Screw

پیر	2.5	3	3.5	4	4.5	5	5.5	6	7	8	10
P	1	1.2	1.4	1.6	1.8	2	2.2	2.5	2.8	3	3.5
ڈی ایس منٹ	2.25	2.75	3.2	3.7	4.2	4.7	5.2	5.7	6.64	7.64	9.64
ڈی ایس زیادہ سے زیادہ	2.5	3	3.5	4	4.5	5	5.5	6	7	8	10
ڈی کے زیادہ سے زیادہ	5	6	7	8	9	10	11	12	14	16	20
ڈی کے منٹ	4.7	5.7	6.64	7.64	8.64	9.64	10.57	11.57	13.57	15.57	19.48
k زیادہ سے زیادہ	1.4	1.7	2	2.2	2.7	3	3.2	3.5	4	4.5	5.8
n منٹ	0.6	0.8	0.9	1	1.2	1.2	1.4	1.6	18	2	2.5
n زیادہ سے زیادہ	0.85	1.05	1.15	1.35	1.55	1.55	1.75	1.95	2.15	2.35	2.85
t زیادہ سے زیادہ	0.96	1.11	1.35	1.45	1.7	1.94	2.04	2.19	2.55	2.8	3.5
t منٹ	0.64	0.79	0.95	1.05	1.3	1.46	1.56	1.71	1.95	2.2	2.9
