تھریڈڈ لاکنگ برقرار رکھنے کی انگوٹھی

تھریڈڈ لاکنگ برقرار رکھنے کی انگوٹی ایک مکینیکل جزو ہے جو تھریڈڈ کنکشن کو ڈھیلنے سے روکنے کے لئے ڈیزائن کیا گیا ہے۔ یہ ایک تھریڈڈ سکرو کو آستین کے ساتھ جوڑتا ہے تاکہ تنصیب کے دوران دباؤ کو یکساں طور پر تقسیم کیا جاسکے ، ایک محفوظ اور مستحکم فٹ کو یقینی بنائے۔

ماڈل:GB/T 885-1986

انکوائری بھیجیں۔

مصنوعات کی وضاحت

تھریڈڈ لاکنگ برقرار رکھنے کی انگوٹھی سٹینلیس سٹیل یا کاربن اسٹیل سے بنی ہیں ، جو مضبوط اور زنگ آلود مزاحم ہیں۔ خدمت کی زندگی کو بڑھانے اور لباس کی مزاحمت کو بڑھانے کے لئے سطح کی گرمی کا علاج ہوا ہے۔ ہموار سخت اور دھاگے کی سیدھ کو یقینی بنانے کے لئے تھریڈڈ حصے میں صحت سے متعلق کاٹنے کا علاج کرایا گیا ہے۔ سخت ماحول میں استعمال کے ل Z ، زنک نکل چڑھانا یا بلیک آکسائڈ چڑھانا کو سطح پر سنکنرن سے مزاحم کوٹنگ شامل کرنے کے لئے منتخب کیا جاسکتا ہے۔ یہ مواد -40 ° C سے 300 ° C کے درجہ حرارت کی حد میں کام کرسکتا ہے ، لہذا یہ لاکنگ رنگ انتہائی ماحولیاتی حالات جیسے سمندری ماحول ، کیمیائی پودوں ، یا بھاری مشینری میں استعمال کیا جاسکتا ہے۔

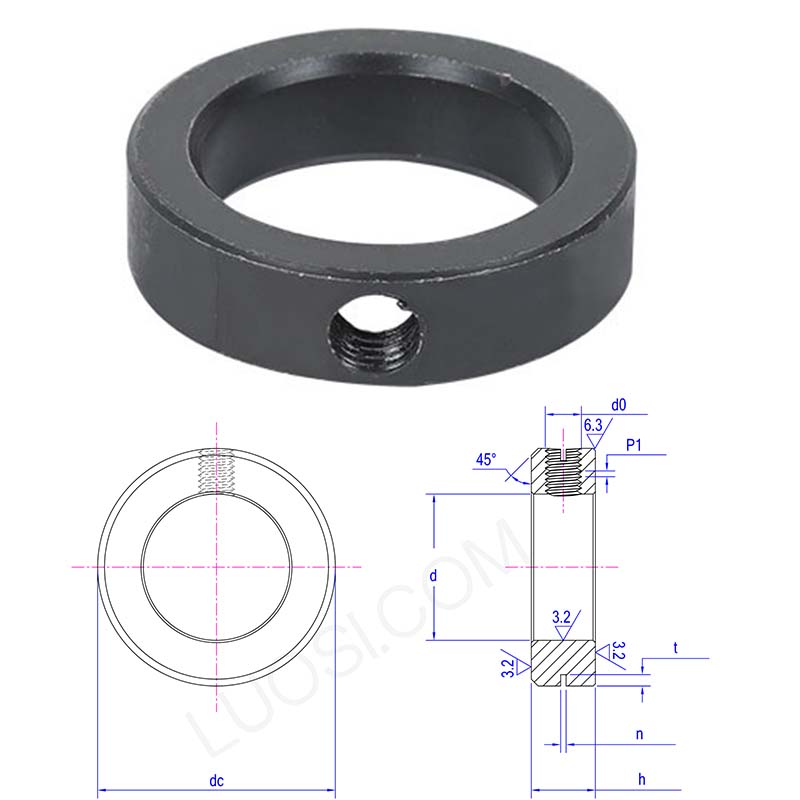

Threaded locking retaining ring

پیر	φ14	φ15	φ16	φ17	φ18	φ19	φ20	2222	φ25	φ28	φ30
D زیادہ سے زیادہ	14.043	15.043	16.043	17.043	18.043	19.052	20.052	22.052	25.052	28.052	30.052
منٹ	14	15	16	17	18	19	20	22	25	28	30
H زیادہ سے زیادہ	12	12	12	12	12	12	12	12	14	14	14
H منٹ	11.57	11.57	11.57	11.57	11.57	11.57	11.57	11.57	13.57	13.57	13.57
n زیادہ سے زیادہ	1.2	1.2	1.2	1.2	1.2	1.2	1.2	1.2	1.51	1.51	1.51
n منٹ	1.06	1.06	1.06	1.06	1.06	1.06	1.06	1.06	1.26	1.26	1.26
t زیادہ سے زیادہ	2.2	2.2	2.2	2.2	2.2	2.2	2.2	2.2	2.75	2.75	2.75
ٹی منٹ	1.8	1.8	1.8	1.8	1.8	1.8	1.8	1.8	2.25	2.25	2.25
ڈی سی	28	30	30	32	32	35	35	38	42	45	48
D0	M6	M6	M6	M6	M6	M6	M6	M6	ایم 8	ایم 8	ایم 8
P1	1	1	1	1	1	1	1	1	1.25	1.25	1.25

درخواست

تھریڈڈ لاکنگ برقرار رکھنے کی انگوٹھیوں کو بڑے پیمانے پر پاور ٹرانسمیشن سسٹم ، پمپ اسمبلیاں ، اور روبوٹ اجزاء میں استعمال کیا جاتا ہے ، خاص طور پر ایسے ایپلی کیشنز میں جہاں یہ یقینی بنانا ضروری ہے کہ شافٹ پر اجزاء محفوظ طریقے سے طے ہوں۔ ان کی کمپن مزاحم خصوصیات کے ساتھ ، وہ عام طور پر آٹوموٹو ٹرانسمیشن سسٹم ، ونڈ ٹربائن گیئر باکسز ، اور کنویر سسٹم میں استعمال ہوتے ہیں۔ یہ ایرو اسپیس انڈسٹری میں بھی استعمال ہوتا ہے۔

اس میں زرعی سازوسامان اور قابل تجدید توانائی کے سیٹ اپ میں بھی دکھایا گیا ہے ، جو چیزوں کو دھول ، گیلے حالات میں ٹھیک رکھنے کا ٹھوس کام کرتے ہیں یا جب اس میں بہت زیادہ ٹارک شامل ہوتا ہے۔

کیا انسٹالیشن کے لئے خصوصی ٹولز کی ضرورت ہے؟

آپریشن کے لئے کسی خاص ٹولز کی ضرورت نہیں ہے۔ عام ٹولز (جیسے ہیکس رنچ یا سکریو ڈرایورز) کو آسانی سے تھریڈڈ لاکنگ برقرار رکھنے کی انگوٹھیوں کو انسٹال کرنے کے لئے استعمال کیا جاسکتا ہے۔ ایڈجسٹمنٹ کے ل no کسی ہائیڈرولک پریس یا کسٹم فکسچر کی ضرورت نہیں ہے۔ عین مطابق ایڈجسٹمنٹ صرف لاکنگ رنگ پر تھریڈڈ پیچ استعمال کرکے حاصل کی جاسکتی ہے۔
