      T3 پروجیکشن ویلڈ اسٹڈز ٹائپ کریں
      • T3 پروجیکشن ویلڈ اسٹڈز ٹائپ کریںT3 پروجیکشن ویلڈ اسٹڈز ٹائپ کریں
      • T3 پروجیکشن ویلڈ اسٹڈز ٹائپ کریںT3 پروجیکشن ویلڈ اسٹڈز ٹائپ کریں
      • T3 پروجیکشن ویلڈ اسٹڈز ٹائپ کریںT3 پروجیکشن ویلڈ اسٹڈز ٹائپ کریں

      T3 پروجیکشن ویلڈ اسٹڈز ٹائپ کریں

      ٹائپ ٹی 3 پروجیکشن ویلڈ اسٹڈز کو خاص طور پر اسپاٹ ویلڈنگ کے لئے ڈیزائن کیا گیا ہے۔ ان کے چھوٹے چھوٹے پروٹرز پگھل جاتے ہیں اور دھات کی سطح کے ساتھ بانڈ کرتے ہیں۔ وہ آٹوموٹو اجزاء ، بجلی کے فریموں یا دھات کے پینل کے لئے موزوں ہیں۔ ژیاوگو® فیکٹری میں کافی اسٹاک ہے۔
      ماڈل:IFI 148-2-2002

      انکوائری بھیجیں۔

      مصنوعات کی وضاحت

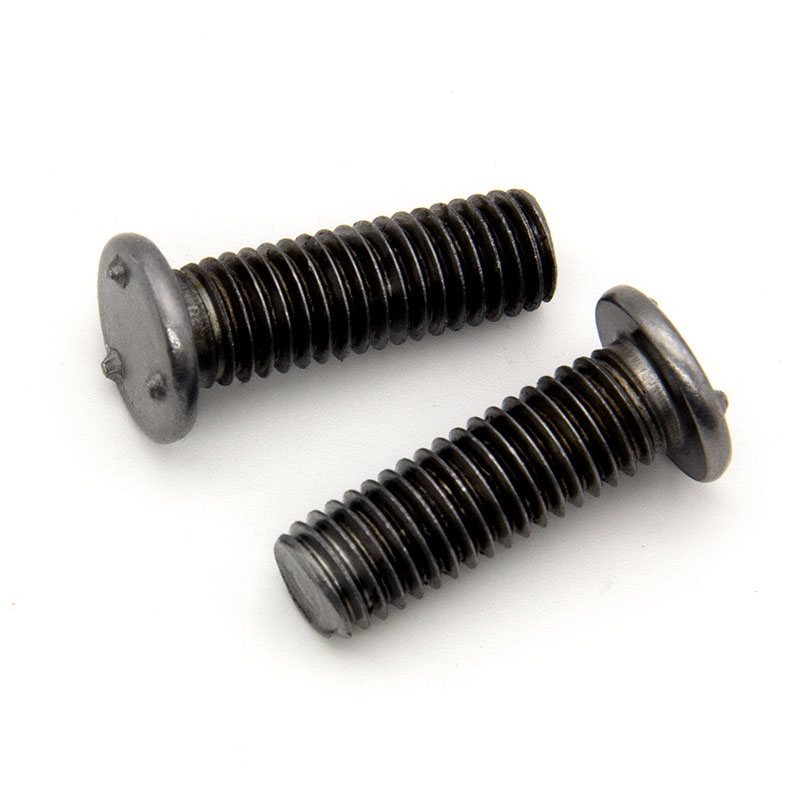

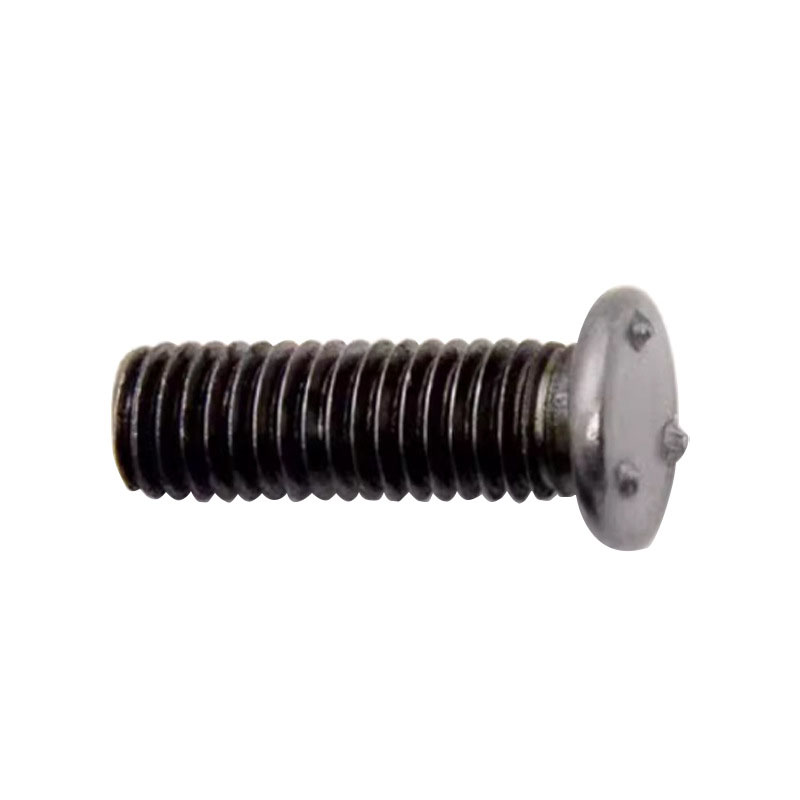

      ٹائپ ٹی 3 پروجیکشن ویلڈ اسٹڈز ویلڈنگ اور فکسنگ کے لئے استعمال ہونے والے ایک قسم کا جڑنے والا ٹکڑا ہے۔ یہ ایک دھات کی چھڑی ہے جس کی لمبائی میں دھاگے ہوتے ہیں ، اور سر پر بہت سے چھوٹے پروٹریشن ہوتے ہیں ، جو ویلڈنگ کے عمل کے دوران اہم ہوتے ہیں۔ یہاں مختلف لمبائی بھی دستیاب ہیں۔

      درخواست کی خصوصیات

      ٹی 3 پروجیکشن ویلڈ اسٹڈز زنگ آلود ٹرک باڈی پینلز کی مرمت کے لئے استعمال ہوتے ہیں۔ وہ بحالی کے عمل کو آسان بنا سکتے ہیں۔ اسے پتلی بیس پلیٹ میں جوڑیں۔ ایک محفوظ ویلڈ حاصل کرتے ہوئے ، نوک زنگ کے ذریعے جل سکتا ہے۔ نئی فکسڈ گائیڈ ریل بولٹوں کا استعمال کرتے ہوئے براہ راست جڑنا میں طے کی جاسکتی ہے۔ فینڈر میں سوراخ ڈرل کرنے یا گری دار میوے کو انسٹال کرنے کی ضرورت نہیں ہے۔

      ٹائپ ٹی 3 پروجیکشن ویلڈ اسٹڈز ایلومینیم میرین گائیڈ ریلوں کی تیاری میں استعمال ہوتے ہیں۔ وہ سمندری مرکب کے ل suitable موزوں ہیں اور اینٹی سنکنرن گائیڈ ریل سپورٹ کے طور پر استعمال ہوسکتے ہیں۔ کم درجہ حرارت کی ترتیب کا استعمال کرکے ، ویلڈنگ بغیر کسی وارپنگ کے ہل کے پہلو سے کی جاسکتی ہے۔ مذکورہ ڈیک پر سکرو اسٹڈ پر سٹینلیس سٹیل گائیڈ ریل سکرو۔ یہ تھریڈڈ جوڑوں کے مقابلے میں نمک کے سپرے سے زیادہ مزاحم ہے۔ سوراخ کرنے والی رساو کا سبب نہیں بنے گی۔

      دھات کی سیڑھی کے چلنے کو تقویت دینے کے لئے T3 قسم کے پروجیکشن ویلڈ اسٹڈز کا استعمال کیا جاتا ہے۔ ان کا استعمال گرفت سٹرپس کو شامل کرنے کے لئے کیا جاسکتا ہے۔ پیر کی ٹوپی کے ذریعے ہر 6 انچ کے ذریعے ویلڈ کریں۔ اینٹی پرچی ربڑ کو براہ راست بولٹ کا استعمال کرتے ہوئے جڑنا میں جوڑیں۔ اسپاٹ ویلڈنگ پرانی سیڑھیوں پر آکسائڈ پرت میں داخل ہوسکتی ہے۔ یہ سینڈنگ کی ضرورت کے بغیر او ایس ایچ اے اینٹی پرچی ٹیسٹ پاس کرسکتا ہے۔

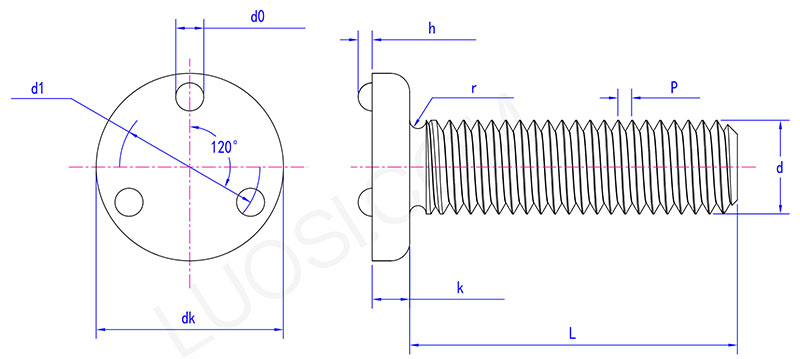

      Type T3 projection weld stud parameter

      پیر
      #4 #6
      #8
      #10
      1/4 5/16 3/8 1/2
      P
      40 32 32 24 20 18 16 13
      ڈی کے میکس
      0.228 0.26 0.323 0.385 0.51 0.63 0.755 1.005
      ڈی کے منٹ
      0.208 0.24 0.303 0.365 0.485 0.605 0.725 0.975
      K میکس
      0.034 0.046 0.052 0.068 0.083 0.099 0.114 0.146
      K منٹ
      0.026 0.036 0.042 0.058 0.073 0.089 0.104 0.136
      D0 زیادہ سے زیادہ
      0.045 0.055 0.075 0.085 0.105 0.125 0.135 0.155
      D0 منٹ
      0.035 0.045 0.065 0.075 0.095 0.115 0.125 0.145
      H زیادہ سے زیادہ
      0.017 0.022 0.027 0.032 0.042 0.047 0.052 0.062
      H منٹ
      0.013 0.018 0.023 0.028 0.038 0.043 0.048 0.058
      D1
      0.128 0.156 0.203 0.25 0.312 0.39 0.485 0.66
      r زیادہ سے زیادہ
      0.015 0.02 0.025 0.03 0.04 0.045 0.05 0.06

      مصنوعات کی خصوصیت

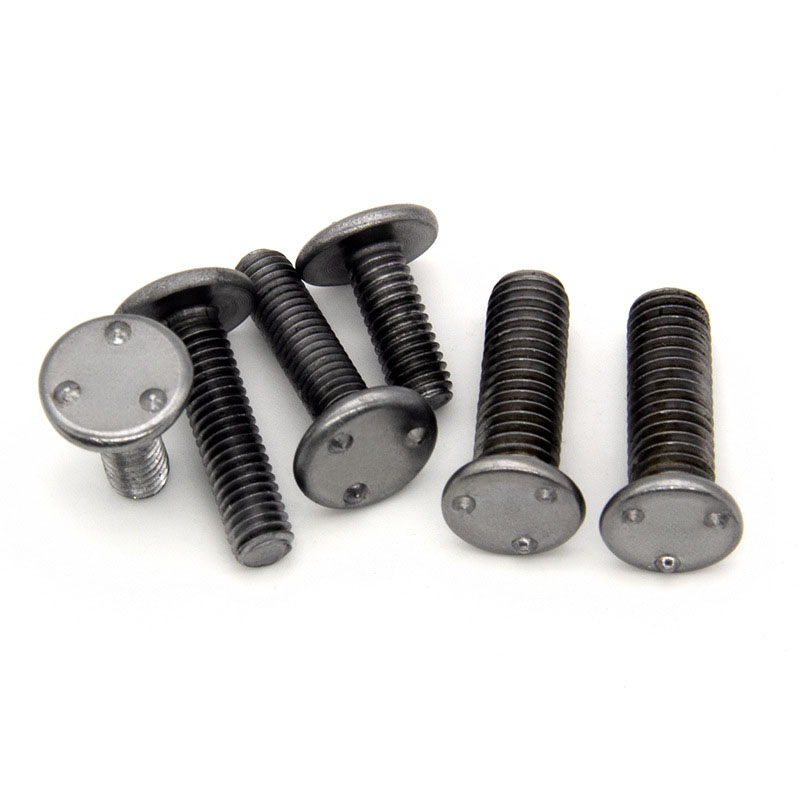

      ٹائپ ٹی 3 پروجیکشن ویلڈ اسٹڈز کی سب سے مخصوص خصوصیت سر میں پھیلا ہوا ڈیزائن ہے۔ پروٹریشن یکساں سائز کے ہیں اور ویلڈنگ کے دوران ورک پیس کی سطح سے قطعی طور پر رابطہ کرسکتے ہیں۔ جب موجودہ گزرتا ہے تو ، گرمی پروٹریشن پر مرکوز ہوتی ہے ، جو ورک پیس کے ساتھ پگھل جاتی ہے اور فیوز ہوتی ہے۔ ویلڈنگ کے بعد ، تھریڈڈ کالم اور ورک پیس قریب سے منسلک ہیں جس میں تقریبا no کوئی فرق نہیں ہے۔
