پوسٹ ٹینشن گریپنگ کے لیے اینکر ویجز

پوسٹ ٹینشن گریپنگ کے لیے Xiaoguo® Anchor Wedges کی بڑی تعداد میں خریداری کے لیے، ہم غیر معیاری سائز، لیزر سے کندہ کردہ برانڈ لوگو، اور حسب ضرورت پیکیجنگ پیش کرتے ہیں۔ ہم مختلف انجینئرنگ پراجیکٹس کی تمام مخصوص ضروریات کو پورا کرتے ہوئے سنگل ہولز سے لے کر اینکر بلاکس کے 55 سوراخوں تک مماثل مصنوعات فراہم کر سکتے ہیں۔

انکوائری بھیجیں۔

مصنوعات کی وضاحت

کام کرنے کا اصول

پوسٹ ٹینشن گریپنگ کے لیے اینکر ویجز کا ورکنگ اصول دو میکانزم پر مبنی ہے: ویج سیلف لاکنگ اور فریکشنل فورس ٹرانسمیشن۔

(1) نظام کی تشکیل

ایک مکمل اینکرنگ سسٹم عام طور پر مشتمل ہوتا ہے:

اسٹیل اسٹرینڈز (پری اسٹریس کنڈرا): وہ تناؤ کی قوت برداشت کرتے ہیں۔

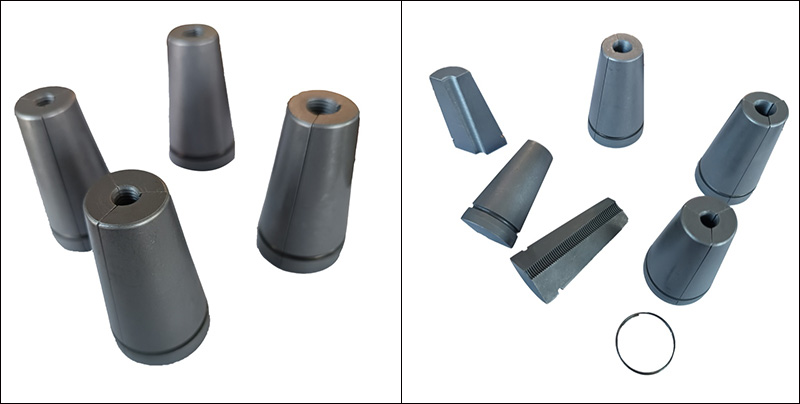

ویجز (کلیمپنگ پلیٹس): دو یا تین ٹکڑوں پر مشتمل، ایک مخروطی کلیمپنگ یونٹ بناتا ہے، جس کی اندرونی سطح پر چوٹیاں ہوتی ہیں۔

اینکر پلیٹس: مخروطی سوراخوں کے ساتھ، سوراخ کا شنک زاویہ پچر کے بیرونی مخروطی زاویہ سے ملتا ہے (عام طور پر تقریباً 6°55′)۔

اینکر پیڈز: دباؤ کو کنکریٹ میں منتقل کریں اور مقامی بیئرنگ رول ادا کریں۔

Anchor Wedges for Post Tension Griping

(2) کام کا عمل

تناؤ کا مرحلہ: تناؤ والا جیک اسٹیل کے تاروں کو پھیلاتا ہے۔ اس مقام پر، پوسٹ ٹینشن گریپنگ کے لیے اینکر ویجز ابھی پوری طرح سے جڑے ہوئے نہیں ہیں، اور اسٹیل کے پٹے آزادانہ طور پر حرکت کر سکتے ہیں۔

فکسیشن کا مرحلہ: ایک بار ڈیزائن کردہ تناؤ کی قوت تک پہنچنے کے بعد، ہائیڈرولک جیک اتارنے کے لیے پیچھے ہٹ جاتا ہے۔ ویج بلاک کی بیرونی مخروطی سطح اور اینکر پلیٹ کے مخروطی سوراخ کی اندرونی دیوار کے درمیان رابطے کی وجہ سے، ایک مثبت دباؤ پیدا ہوتا ہے۔

سیلف لاکنگ فارمیشن: اسٹیل اسٹرینڈ کی سنکچن قوت ویج بلاک اور مخروطی سوراخ والی دیوار کے درمیان دباؤ کو تیزی سے بڑھانے کا سبب بنتی ہے۔ جب رگڑ کی قوت اسٹیل اسٹرینڈ کی سنکچن قوت کے برابر یا اس سے زیادہ ہوتی ہے، تو ویج بلاک اور اسٹیل اسٹرینڈ کے ساتھ ساتھ ویج بلاک اور اینکر پلیٹ کے درمیان ایک جامد توازن قائم ہوتا ہے۔ اس کے بعد سٹیل کی پٹی کو محفوظ طریقے سے بند کر دیا جاتا ہے۔

Prestress برقرار رکھنا: اس کے بعد، سٹیل کے کناروں کا تناؤ مکمل طور پر اینکر ویجز فار پوسٹ ٹینشن گریپنگ - اینکر پلیٹ - اینکر پیڈ کے ذریعے کنکریٹ ممبر میں منتقل ہوتا ہے۔

(3) سیلف لاکنگ کی حالت

کیا ویج قابل بھروسہ سیلف لاکنگ حاصل کر سکتا ہے اس کا انحصار ویج اینگل (کون اینگل) اور رگڑ کے گتانک کے درمیان تعلق پر ہے۔ نظریاتی طور پر، خود کو بند کرنے کی حالت یہ ہے:

مخروطی زاویہ کا نصف (α/2) ≤ آرکٹان(μ)

جہاں μ اینکر پلیٹ کے ویج اور کون ہول کے درمیان رگڑ کا گتانک ہے۔

（4） دانتوں کے پیٹرن کا فنکشن

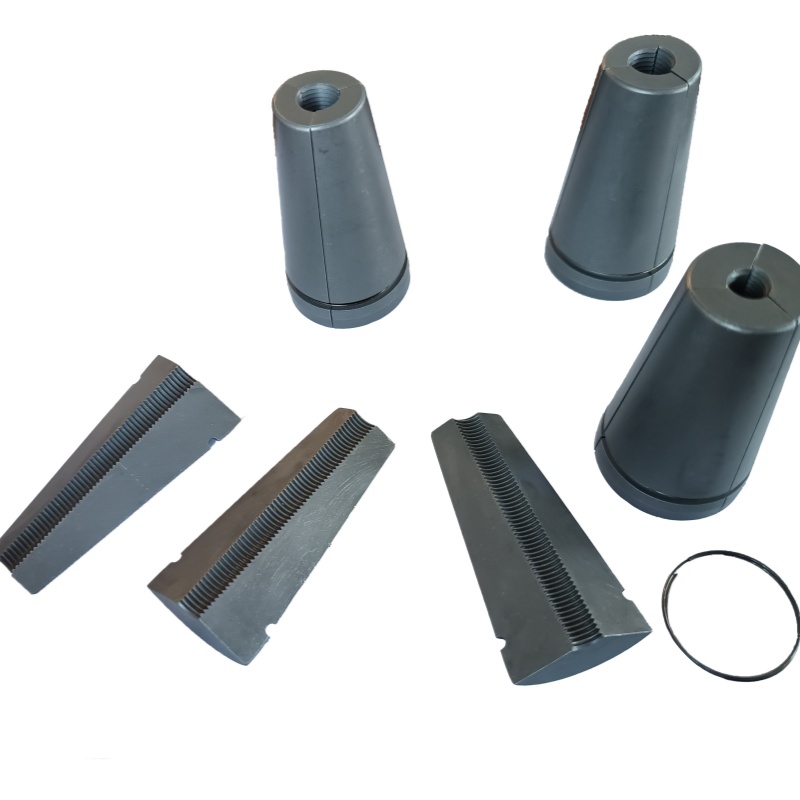

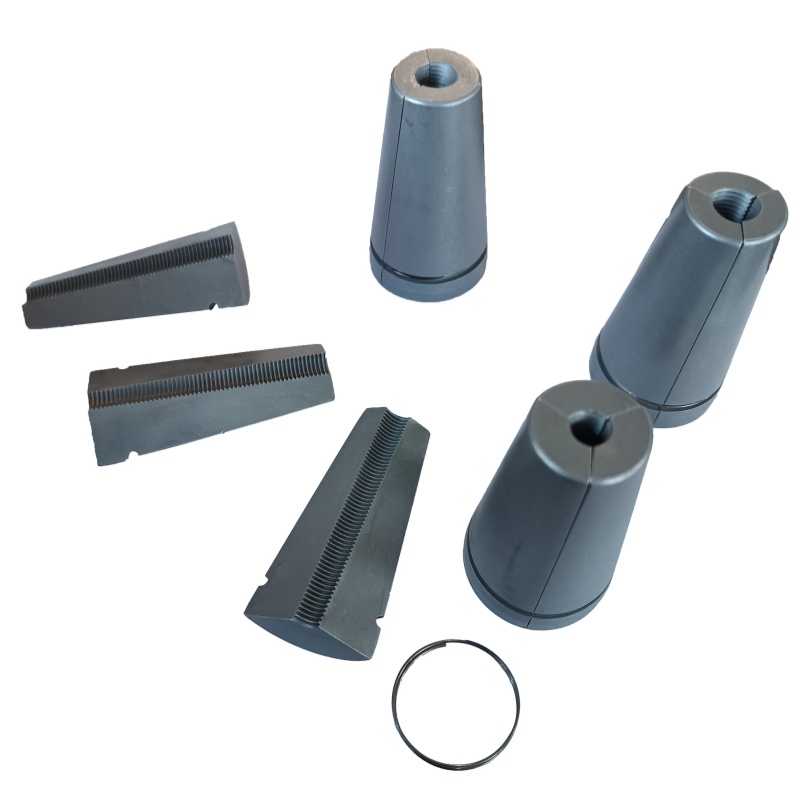

ویج بلاک کی اندرونی سطح پر دانتوں کے تیز نمونے کلیدی ڈیزائنوں میں سے ایک ہیں۔ تناؤ اور اینکرنگ کے عمل کے دوران، دانتوں کے نمونے سٹیل کی پٹیوں کی سطح پر موجود چھوٹے گڑھوں میں سرایت کر جائیں گے، جس کے نتیجے میں مکینیکل آپس میں جڑ جائیں گے۔
