پوسٹ ٹینشن اینکر ویجز

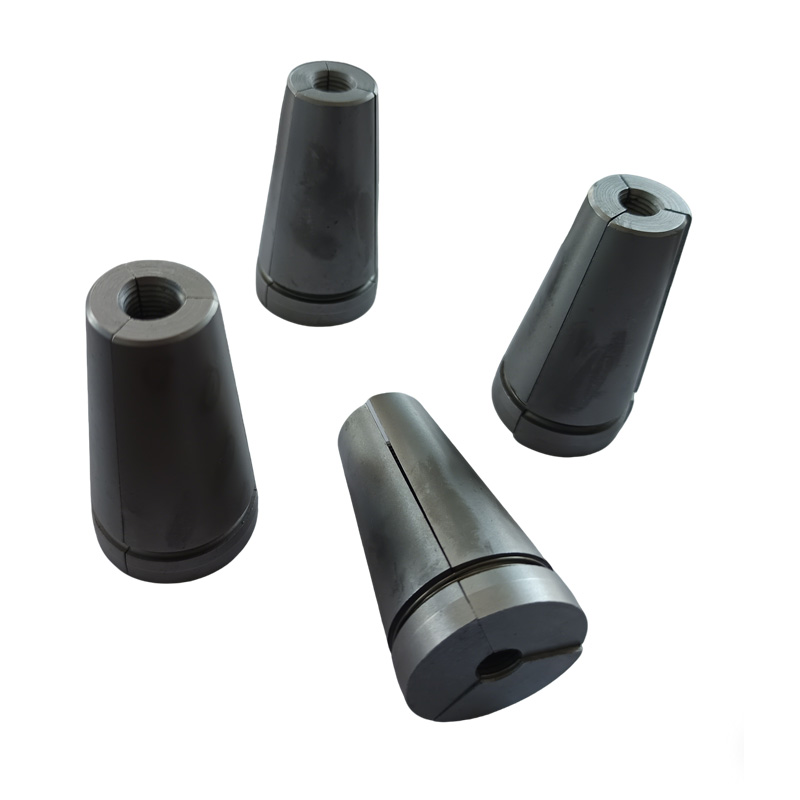

چائنا Xiaoguo® اعلیٰ معیار کے الائے سٹیل پوسٹ ٹینشن اینکر ویجز 20CrMnTi مواد سے بنا ہے، جس کی سختی 78-85 HRA ہے۔ اس کی طاقت ہے جو عام کاربن اسٹیل کے مقابلے میں 30% زیادہ ہے، اور یہ مضبوط اور پائیدار دونوں ہونے کی وجہ سے انتہائی دباؤ میں خراب نہیں ہوتا ہے اور نہ ہی ٹوٹتا ہے۔

انکوائری بھیجیں۔

مصنوعات کی وضاحت

کلیدی کارکردگی

پوسٹ ٹینشن اینکر ویجز کی کارکردگی براہ راست بڑے منصوبوں جیسے پلوں اور عمارتوں کی ساختی حفاظت اور استحکام کا تعین کرتی ہے۔ Xiaoguo® کا انتخاب کرتے ہوئے، آپ کو ایک قابل اعتماد ضمانت ملے گی جو انتہائی سخت معیارات کا مقابلہ کر سکتی ہے۔

（1） جامد لوڈ اینکرنگ کی کارکردگی

کارکردگی کا گتانک ηa ≥ 0.95

آیا اینکرنگ سسٹم سٹیل کے کناروں کی پوری طاقت کو مؤثر طریقے سے استعمال کر سکتا ہے۔

（2） حتمی کل تناؤ

εapu ≥ 2.0%

ٹوٹنے والی ناکامی کو روکنے کے لئے حتمی حالت کے تحت اینکرنگ سسٹم کی لچک کی پیمائش کرتا ہے۔

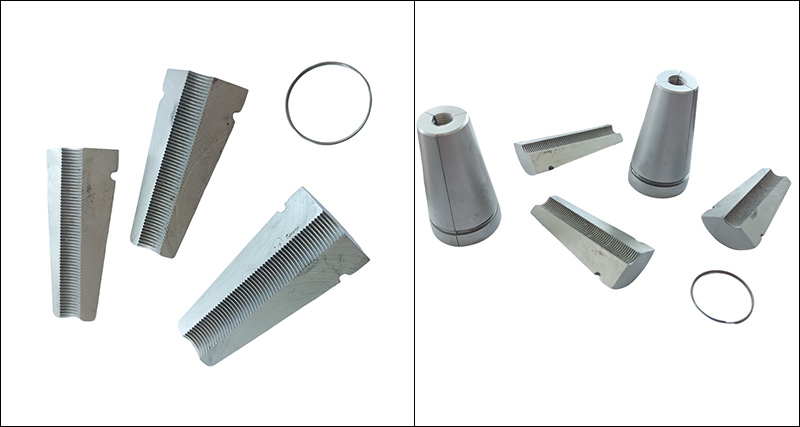

Post Tension Anchor Wedges

(3) تھکاوٹ کی کارکردگی

لوڈنگ کے 2 ملین سائیکلوں کے بعد کوئی ناکامی نہیں ہے۔

اس بات کو یقینی بناتا ہے کہ ڈھانچہ، جیسے پل اور ونڈ ٹربائن ٹاورز، جو طویل مدتی متحرک بوجھ کا شکار ہیں، تھکاوٹ کی وجہ سے ناکام نہیں ہوں گے۔

（4） لنگر خانے کے علاقے میں رگڑ کا نقصان

لنگر کھلنے + ٹرمپیٹ کھلنے پر کل نقصان ≤ 6%

رگڑ کی وجہ سے ہونے والے موثر پریسسٹریس کے نقصان کو کم کرتا ہے، جس سے تناؤ کی کارکردگی اور لاگت کے کنٹرول کو متاثر ہوتا ہے۔

(5) ویج بلاک کی واپسی کی رقم

کم مراجعت اینکر ≤ 0.5 ملی میٹر؛ عام اینکر ≤ 6 ملی میٹر

یہ براہ راست پریسٹریس اسٹیبلشمنٹ کی درستگی کو متاثر کرتا ہے۔ پسپائی جتنی چھوٹی ہوگی، قیام کے دوران دباؤ کا نقصان اتنا ہی کم ہوگا۔

(6) سختی کی ضروریات:

پوسٹ ٹینشن اینکر ویجز: HRC 58-65؛ اینکر پلیٹ: HB ≥ 251

اس بات کو یقینی بنائیں کہ پرزوں کی سطح لباس مزاحم ہے اور بہت زیادہ دباؤ میں خراب نہیں ہوگی یا گرے گی۔

Post Tension Anchor Wedges

درجہ بندی

پوسٹ ٹینشن اینکر ویجز کو مزید کئی اقسام میں تقسیم کیا جا سکتا ہے۔ بنیادی درجہ بندی کا معیار ٹکڑوں کی تعداد، اندرونی دانتوں کی شکل اور بیرونی شنک کی شکل پر مبنی ہے۔ متعلقہ ساختی خصوصیات اور استعمال

【1】ٹکڑوں کی تعداد

(1) دو ٹکڑے

ساختی خصوصیات: دو سڈول پچر کی شکل کی کلیمپنگ پلیٹیں، جب آپس میں مل جاتی ہیں، تو درمیان میں ایک گول سوراخ بنتی ہیں۔

عام ایپلی کیشنز: مستقل کام کرنے والا اینکر، ایک بار استعمال کے لیے

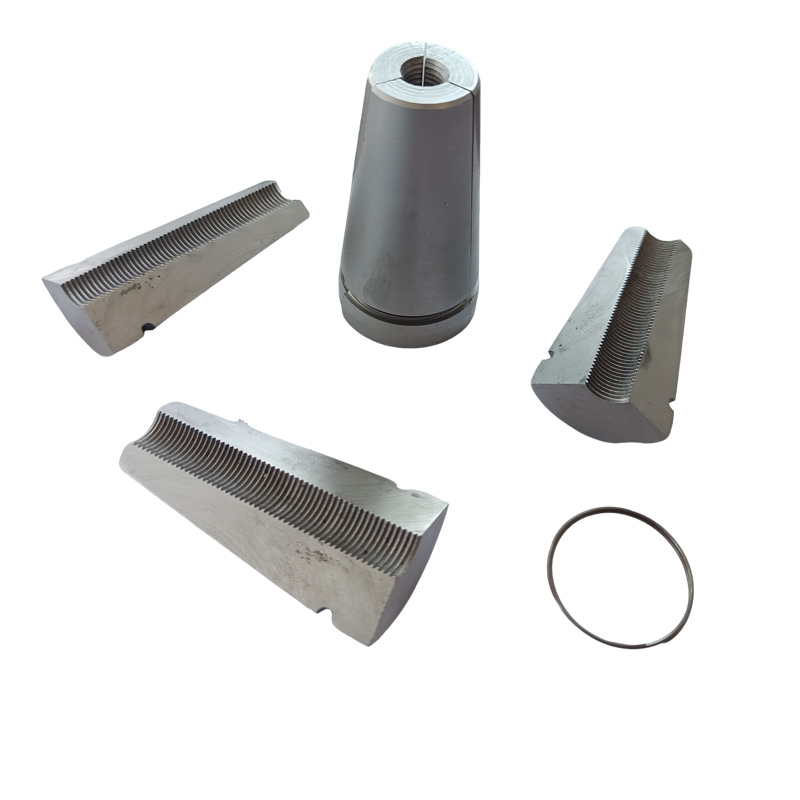

(2) تین ٹکڑا

ساختی خصوصیات: تین پچر کی شکل کی کلیمپنگ پلیٹیں یکساں طور پر تقسیم ہوتی ہیں، ان کے درمیان وقفہ ہوتا ہے، کوآرڈینیشن کے لیے بہار کی کوائل کی ضرورت ہوتی ہے۔

عام ایپلی کیشنز: ٹول اینکر، دوبارہ قابل استعمال

【2】اندرونی دانتوں کی شکل

(1) گول دانت

خصوصیات: پوسٹ ٹینشن اینکر ویجز میں دانتوں کی تیز نوکوں کے ساتھ متعدد آزاد سرکلر پھیلے ہوئے دانت ہوتے ہیں۔

قابل اطلاق اسٹیل اسٹرینڈ: معیاری اسٹیل اسٹرینڈ (1×7 ڈھانچہ)

(2) سرپل دھاگہ

خصوصیات: مسلسل سرپل اندرونی دھاگے

قابل اطلاق اسٹیل اسٹرینڈ: اعلی طاقت والے اسٹیل وائر بنڈل یا خصوصی دباؤ والی کمک

（3） مجموعہ کی قسم

خصوصیات: طوافی دانت + طولانی نالی

قابل اطلاق اسٹیل اسٹرینڈز: چپ کو ہٹانے اور مشغولیت کی کارکردگی کو بڑھاتا ہے۔

【3】بیرونی شنک کی شکل
