نیچے پروجیکشن ویلڈ سکرو

نیچے پروجیکشن ویلڈ سکرو کو دھات کی سطح پر ویلڈڈ کیا جاسکتا ہے ، اور اس کے تھریڈڈ اختتام کو دوسرے اجزاء کو مربوط کرنے کے لئے استعمال کیا جاسکتا ہے۔ وہ ان جگہوں کے ل suitable موزوں ہیں جہاں مکینیکل سامان ، اسٹیل کے فریم یا صنعتی پینلز کو ایک مضبوط اور مستقل اڈے کی ضرورت ہوتی ہے۔ ژاؤوگو® ایک قابل اعتماد برانڈ ہے ، مصنوعات متعلقہ معیار کے معیار پر پورا اترتے ہیں۔

ماڈل:QC/T 598-1999

انکوائری بھیجیں۔

مصنوعات کی وضاحت

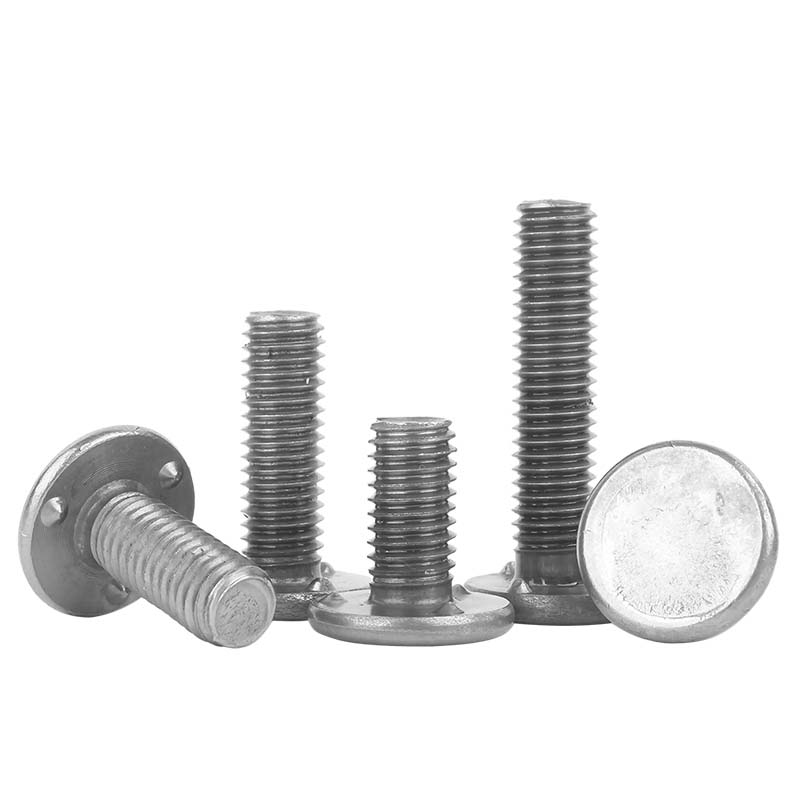

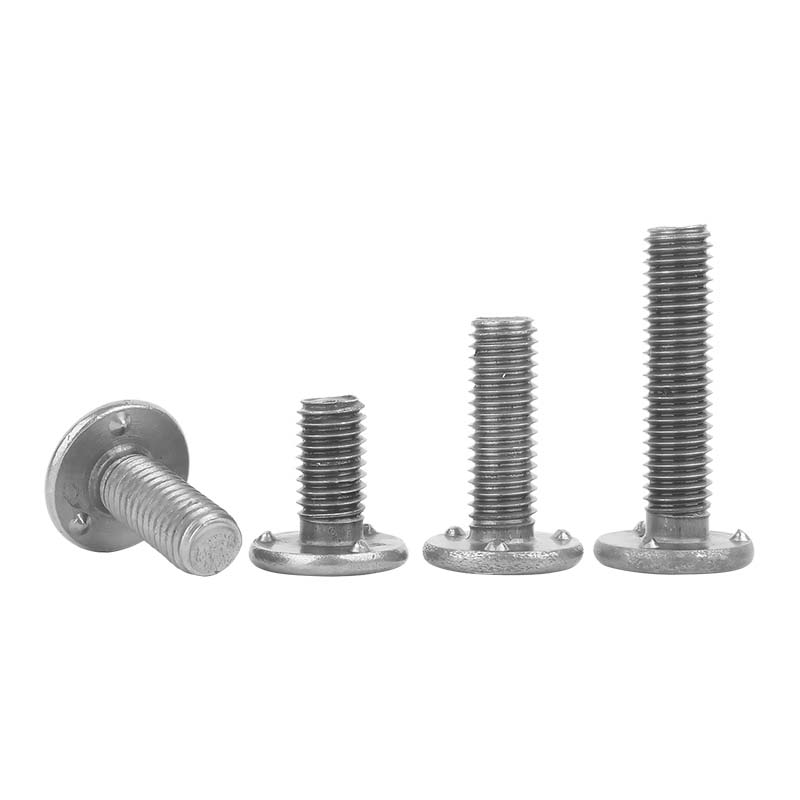

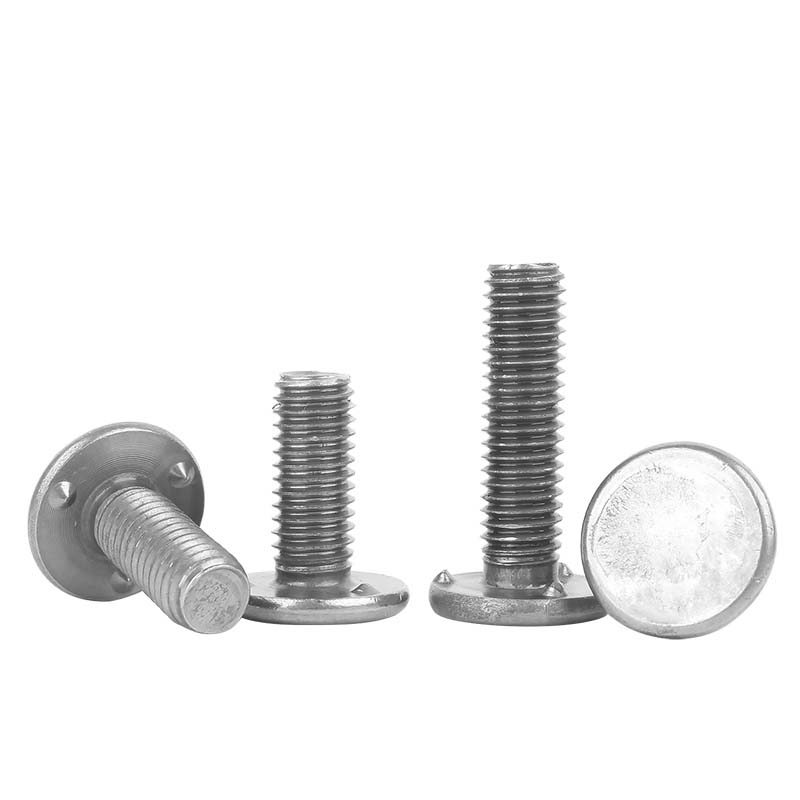

نیچے پروجیکشن ویلڈ سکرو کا سر سرکلر ، ہموار اور باقاعدہ ہے ، ویلڈنگ پوائنٹس کے ساتھ ، اور ویلڈنگ اور فکسنگ جیسے منظرناموں میں استعمال ہوتا ہے۔ سکرو شکل میں بیلناکار ہے ، اس کی سطح پر باقاعدہ دھاگے ہوتے ہیں۔ دھاگے مستقل اور یکساں ہیں۔

پروڈکٹ پیرامیٹرز

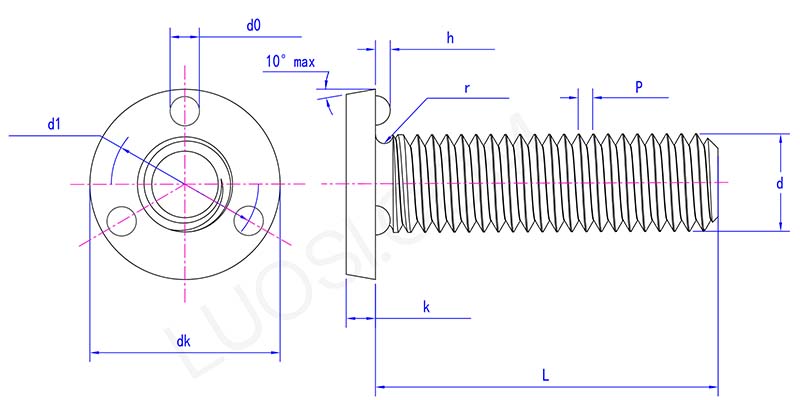

bottom projection weld screw parameter

پیر	ایم 4	ایم 5	M6	ایم 8	M10	M12
P	0.7	0.8	1	1.25	1.5	1.75
ڈی کے میکس	11.5	12.5	14.5	19	21	24
ڈی کے منٹ	11.23	12.23	14.23	18.67	20.67	23.67
K میکس	2	2.5	2.5	3.5	4	5
K منٹ	1.75	2.25	2.25	3.25	3.75	4.75
r منٹ	0.2	0.2	0.3	0.3	0.4	0.4
D1 زیادہ سے زیادہ	8.75	9.75	10.75	14.25	16.25	18.75
D1 منٹ	8.5	9.5	10.5	14	16	18.5
H زیادہ سے زیادہ	1.25	1.25	1.25	1.45	1.45	1.65
H منٹ	0.9	0.9	0.9	1.1	1.1	1.3
D0 زیادہ سے زیادہ	2.6	2.6	2.6	3.1	3.1	3.6
D0 منٹ	2.4	2.4	2.4	2.9	2.9	3.4

درخواستیں

جب پلوں اور بڑی عمارتوں جیسے اسٹیل ڈھانچے کے منصوبوں کی تعمیر کرتے ہو تو ، نیچے پروجیکشن ویلڈ سکرو استعمال ہوتے ہیں۔ وہ اس بات کو یقینی بناسکتے ہیں کہ اسٹیل کے ڈھانچے کے تمام اجزاء محفوظ طریقے سے جڑے ہوئے ہیں ، جو بڑے بوجھ اور دباؤ کا مقابلہ کرنے کے قابل ہیں ، اور عمارت کے ڈھانچے کی حفاظت اور استحکام کی ضمانت دیتے ہیں۔

ہر طرح کے مکینیکل آلات کی اسمبلی پروجیکشن ویلڈ پیچ کے بغیر نہیں کر سکتی۔ مثال کے طور پر ، مشینری کے معمول کے عمل کو یقینی بنانے کے ل equipment سامان کے مختلف اجزاء جیسے مشین ٹولز ، انجن اور بڑی مشینری بولٹ کے ذریعے مضبوطی سے جڑی ہوئی ہیں۔ مثال کے طور پر ، انجن کے اسمبلی عمل کے دوران ، بولٹ مختلف اجزاء کو عین مطابق جوڑنے کے لئے استعمال ہوتے ہیں ، جو آپریشن کے دوران انجن کی استحکام اور وشوسنییتا کو یقینی بناتے ہیں۔

پروجیکشن ویلڈ سکرو پیٹرو کیمیکل انڈسٹری میں استعمال ہوتا ہے۔ اسٹوریج ٹینکوں ، پائپ لائنوں ، والوز وغیرہ جیسے مختلف سامان کے رابطوں کے لئے ، خصوصی اعلی درجہ حرارت اور سنکنرن مزاحم بولٹ کی ضرورت ہے۔ یہ بولٹ پیچیدہ کیمیائی ماحول میں سامان کے مستحکم آپریشن کو یقینی بناسکتے ہیں اور لیک جیسے حادثات کو روک سکتے ہیں۔

مصنوعات کی خصوصیت

نیچے پروجیکشن ویلڈ سکرو کے ویلڈ پوائنٹس کو بولٹ کو پہلے سے ویلڈ کرنے کے لئے ورک پیس پر استعمال کیا جاسکتا ہے ، جس سے بعد میں اسمبلی کی کارروائیوں میں مدد ملتی ہے۔ سکرو میں باقاعدہ اور مستقل یکساں دھاگے ہوتے ہیں ، جس کے ساتھ ملاپ کیا جاسکتا ہےگری دار میوےاور دوسرے اجزاء۔ وہ مختلف موٹائی کے مواد کے مطابق ڈھال سکتے ہیں اور اسمبلی کی مختلف ضروریات کو پورا کرسکتے ہیں۔

ہاٹ ٹیگز: نیچے پروجیکشن ویلڈ سکرو ، چین ، کارخانہ دار ، سپلائر ، فیکٹری
