کاربن اسٹیل میٹرک اسکوائر ہیڈ بولٹ

کاربن اسٹیل میٹرک اسکوائر ہیڈ بولٹ ، جو عام طور پر تعمیر ، لکڑی کے کام اور پرانی مشینری کی ایپلی کیشنز میں استعمال ہوتے ہیں ، ونٹیج یا ہیوی ڈیوٹی جمالیاتی پیش کرتے ہیں۔ ژیاوگو ® کے لئے - فاسٹنرز کا تجربہ کار سپلائر - اس طرح کے بولٹوں کی مستقل مصنوعات کا معیار ایک بنیادی عزم ہے۔

ماڈل:ASME/ANSI B18.2.1-1-1972

انکوائری بھیجیں۔

مصنوعات کی وضاحت

کاربن اسٹیل میٹرک مربع ہیڈ بولٹ کتنی اچھی طرح سے پکڑے جاتے ہیں ان کا انحصار ان کے مادی گریڈ پر ہوتا ہے۔ عام کاربن اسٹیل گریڈ 4.6 ہیں (جب کھینچنے پر وہ کم از کم 400 MPa لے سکتے ہیں) ، 5.6 (500 MPa) ، 8.8 (800 MPa) ، 10.9 (1000 MPa) ، اور 12.9 (1200 MPa)۔

مشترکہ سٹینلیس اسٹیلز جیسے A2-304 اور A4-316 میں ایک بہت ہی عملی خصوصیت ہے-ان میں زنگ لگانا آسان نہیں ہے۔ تاہم ، ان کی ایک چھوٹی سی حد ہے ، جس کی وجہ سے وہ جس تناؤ کی طاقت کا مقابلہ کرسکتے ہیں وہ عام طور پر 500 سے 700 MPa کی حد میں بہت زیادہ نہیں ہے۔ اعلی درجے کے میٹرک مربع ہیڈ بولٹ (8.8 اور اس سے اوپر) گرمی کا علاج کرتے ہیں تاکہ ان کو مضبوط بنایا جاسکے۔

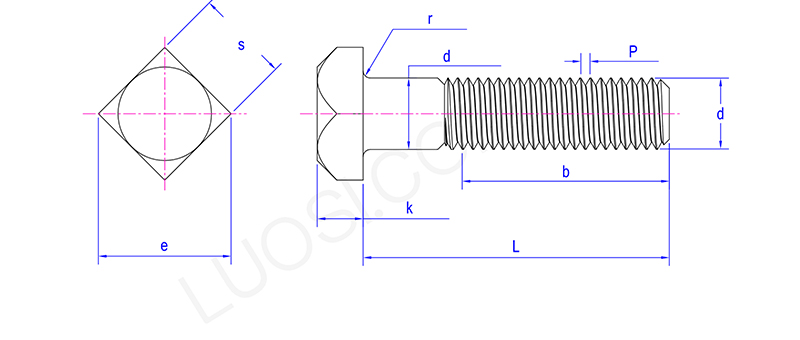

پروڈکٹ پیرامیٹرز

پیر	3/8	7/16	1/2	5/8	3/4	7/8	1	1-1/8	1-1/4	1-3/8	1-1/2
P	16 \| 24 \| 32	14 \| 20 \| 28	13 \| 20 \| 28	11 \| 18 \| 24	10 \| 16 \| 20	9 \| 14 \| 20	8 \| 12 \| 20	7 \| 12 \| 18	7 \| 12 \| 18	6 \| 12 \| 18	6 \| 12 \| 18
DS میکس	0.388	0.452	0.515	0.642	0.768	0.895	1.022	1.149	1.277	1.404	1.531
ایس میکس	0.562	0.625	0.75	0.938	1.125	1.312	1.5	1.688	1.875	2.062	2.25
ایس منٹ	0.544	0.603	0.725	0.906	1.088	1.269	1.45	1.631	1.812	1.994	2.175
اور زیادہ سے زیادہ	0.795	0.884	1.061	1.326	1.591	1.856	2.121	2.386	2.652	2.917	3.182
ای منٹ	0.747	0.828	0.995	1.244	1.494	1.742	1.991	2.239	2.489	2.738	2.986
K میکس	0.268	0.316	0.348	0.444	0.524	0.62	0.684	0.78	0.876	0.94	1.036
K منٹ	0.232	0.278	0.308	0.4	0.476	0.568	0.628	0.72	0.812	0.872	0.964
r زیادہ سے زیادہ	0.03	0.03	0.03	0.06	0.06	0.06	0.09	0.09	0.09	0.09	0.09
r منٹ	0.01	0.01	0.01	0.02	0.02	0.02	0.03	0.03	0.03	0.03	0.03

مصنوعات کی تفصیلات

کاربن اسٹیل میٹرک اسکوائر ہیڈ بولٹ ڈالنے کے ل you ، آپ کو صحیح سائز کے اوپن اینڈ رنچوں ، ایڈجسٹ رنچوں ، یا خصوصی مربع ساکٹ کی ضرورت ہے۔ ان کو کافی تنگ کرنا لیکن بہت زیادہ معاملات نہیں - آپ کو تجویز کردہ ٹارک نمبروں پر عمل کرنا ہوگا۔ یہ بولٹ کے قطر ، مادی گریڈ ، تھریڈ پچ ، اور چاہے یہ چکنا ہوا ہے۔

انجینئرنگ آپریشن کا منظر نامہ (تفصیلات ضمیمہ) اگر کنکشن کو معیاری ٹارک (یا "اگر سخت ڈگری معیار پر پورا نہیں اترتا ہے") کے مطابق سخت نہیں کیا جاتا ہے تو ، ممکنہ طور پر بعد میں یہ کنکشن ڈھیلے ہوجائے گا ، جس میں ثانوی معائنہ اور کمک کی ضرورت ہوگی۔ جب بولٹ سخت کرنے والا ٹارک مخصوص قیمت سے تجاوز کرتا ہے تو ، بولٹ کو پلاسٹک طور پر کھینچنے یا براہ راست توڑنے کا سبب بنانا آسان ہے۔ کنکشن کے استحکام کو یقینی بنانے اور بولٹ کی ناکامی کو روکنے کے لئے ، مینوفیکچرر یا انجینئرنگ ڈیپارٹمنٹ کے ذریعہ جاری کردہ ٹارک رہنمائی دستاویزات پر سختی سے پیروی کی جانی چاہئے۔

سوالات

س: کاربن اسٹیل میٹرک اسکوائر ہیڈ بولٹ لگانے کے لئے کس رنچ کے سائز کی ضرورت ہے؟ کیا یہ تھریڈ سائز کی طرح ہے؟

A: کاربن اسٹیل میٹرک مربع ہیڈ بولٹ کے لئے رنچ کا سائز (فلیٹ حصوں میں چوڑائی) دھاگے کے قطر سے بڑا ہے۔ مثال کے طور پر ، M12 جیسے میٹرک اسکوائر ہیڈ بولٹ کو عام طور پر 19 ملی میٹر رنچ سے سخت کیا جاسکتا ہے۔ لیکن صرف اسے براہ راست استعمال نہ کریں۔ آپ کو پہلے بولٹ کے مخصوص سائز کے چارٹ سے مشورہ کرنا چاہئے اور اسے انسٹال کرنے اور سخت کرنے سے پہلے صحیح رنچ تلاش کرنا ہوگا۔
