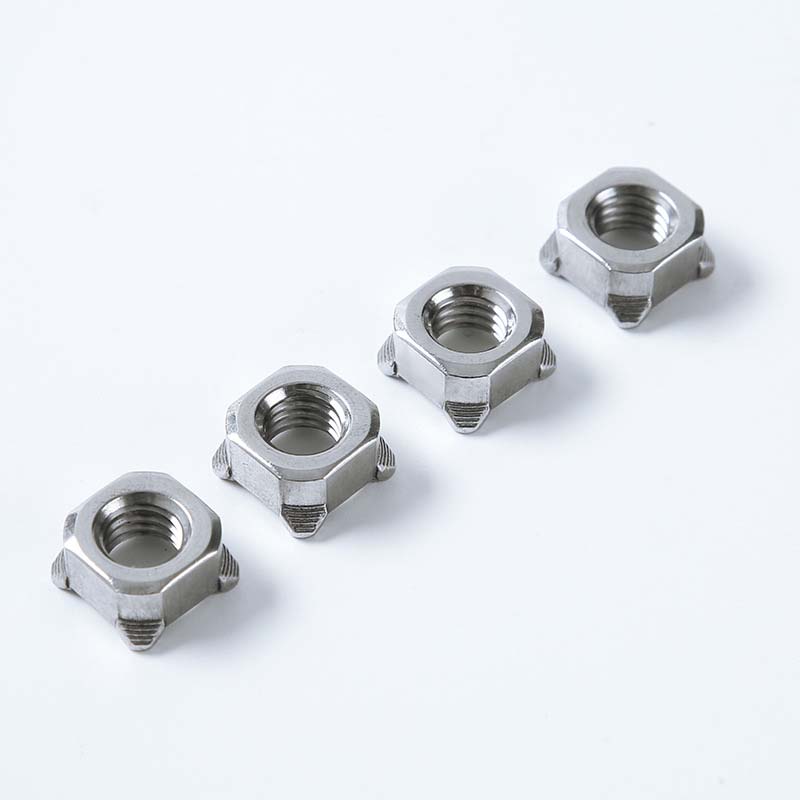

کلاس 5 ویلڈ اسکوائر گری دار میوے قسم 1D کے ساتھ

کلاس 5 ویلڈ اسکوائر گری دار میوے 5 ویں گریڈ کی طاقت کے معیار کی تعمیل کرتے ہیں۔ وہ 1D قسم میں ڈیزائن کیے گئے ہیں اور دھات کی سطحوں پر ویلڈنگ کے لئے موزوں ہیں۔ درمیانے درجے کی شدت والی مشینری ، اسٹیل فریم یا صنعتی آلات کے لئے موزوں ہے۔ ژاؤوگو® فیکٹری میں فاسٹنر پروڈکشن میں دس سال سے زیادہ کا تجربہ ہے اور آپ کی ضروریات کو پورا کرنے کے لئے پیشہ ور اہلکار ہیں۔

ماڈل:JIS B1196-2-2001

انکوائری بھیجیں۔

مصنوعات کی وضاحت

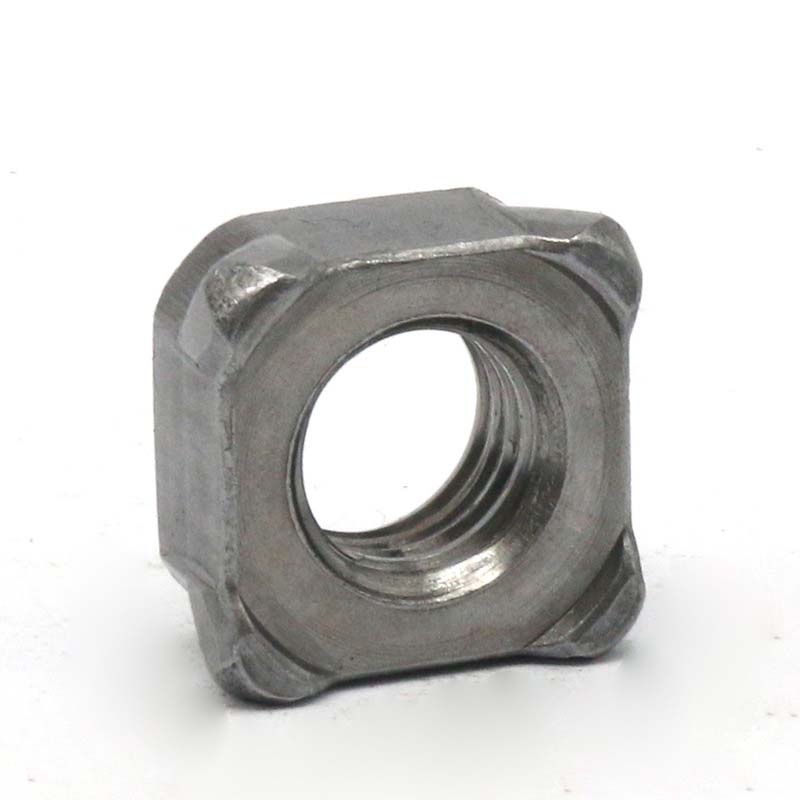

کلاس 5 ویلڈ اسکوائر گری دار میوے میں ٹائپ 1 ڈی کے چار فلیٹ اطراف ہیں۔ نٹ کے مرکز میں ایک معیاری تھریڈڈ ہول ہوتا ہے ، جو مماثل بولٹ کے ساتھ استعمال کے لئے آسان ہے۔ نٹ کی ویلڈنگ کی سطح پر ، بہت سارے چھوٹے پروٹریشنز ہیں ، جو ویلڈنگ کے کلیدی حصے ہیں۔

مصنوعات کے فوائد

کلاس 5 ویلڈ اسکوائر گری دار میوے کی قسم 1D میں کونیی سوراخ کا ڈیزائن نہیں ہے۔ اس کے بجائے ، ایک چھوٹا اور اٹھایا ہوا پھیلاؤ نیچے پر ڈیزائن کیا گیا ہے۔ وہ خاص طور پر مزاحمتی اسپاٹ ویلڈنگ کے لئے ڈیزائن کیے گئے ہیں۔ الیکٹروڈ نیچے کی طرف دب جاتے ہیں ، اور موجودہ بہاؤ والے علاقے میں بہتا ہے۔ اٹھایا ہوا علاقہ فوری طور پر پگھل جاتا ہے اور بنیادی دھات سے نٹ کو فیوز کرتا ہے۔

ٹائپ 1 ڈی کے ساتھ کلاس 5 ویلڈ اسکوائر گری دار میوے آسان اور ویلڈ میں تیز ہیں۔ سامان کو نٹ پر چھوٹے پروٹریشن کے ساتھ سیدھ کریں ، اور تھوڑی گرمی لگائیں۔ پھر نٹ کو فوری طور پر لوہے کی پلیٹ یا دیگر دھات کے کاموں پر ویلڈیڈ کیا جاسکتا ہے۔ عام گری دار میوے کے مقابلے میں جن کو تنصیب کے لئے سکرونگ کی ضرورت ہوتی ہے ، اس طریقہ سے وقت کی نمایاں طور پر بچت ہوتی ہے۔ نٹ کا آسانی سے گھومنے کا امکان نہیں ہے ، اور اس کا استحکام سرکلر نٹ سے کہیں بہتر ہے۔

کلاس 5 کے ساتھ ٹائپ 1 ڈی کے ویلڈنگ اسکوائر گری دار میوے کے ایک بڑے فوائد میں سے ایک ویلڈنگ کے عمل کی مستقل مزاجی ہے۔ چونکہ پروٹروژن ویلڈ سیون کی تشکیل کی پوزیشن کو عین مطابق کنٹرول کرسکتے ہیں ، لہذا خودکار اسپاٹ ویلڈنگ مشین ہر چکر میں قابل اعتماد نتائج حاصل کرسکتی ہے۔ دستی کے ذریعے سوراخ والی ویلڈنگ کے مقابلے میں ، ویلڈنگ گن کی غلط فہمی کی وجہ سے ناکافی ویلڈ طاقت کا امکان بہت کم ہے۔

ٹائپ 1 ڈی کے ساتھ کلاس 5 ویلڈ اسکوائر گری دار میوے کے استعمال کے بعد ، ویلڈ نوگیٹس کا معائنہ کریں۔ آپ کو ہر پھیلاؤ پر ایک ٹھوس فیوژن پوائنٹ دیکھنا چاہئے۔ اسے بیس میٹریل میں مکمل طور پر فیوز ہونا چاہئے۔ اگر پھیلاؤ کی شکل اب بھی نظر آتی ہے ، یا یہ چارڈ/کھرچنے کی طرح لگتا ہے ، تو پھر ویلڈنگ کی ترتیبات (موجودہ ، وقت ، دباؤ) کو محفوظ بانڈ کے حصول کے لئے ایڈجسٹ کرنے کی ضرورت پڑسکتی ہے۔

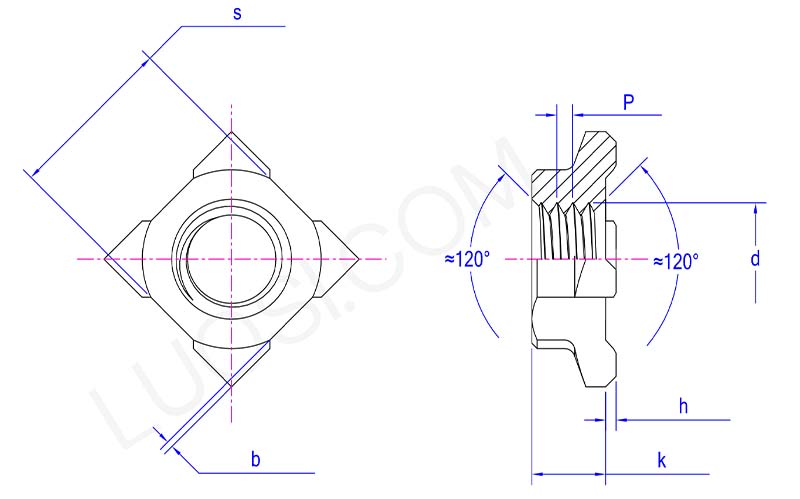

پروڈکٹ پیرامیٹرز

پیر	ایم 4	ایم 5	M6	ایم 8	M10	M12
P	0.7	0.8	1	1 \| 1.25	1.25 \| 1.5	1.25 \| 1.75
ایس میکس	8	9	10	12	14	17
ایس منٹ	7.64	8.64	9.64	11.57	13.57	16.57
K میکس	3.2	4	5	6.5	8	10
K منٹ	2.9	3.7	4.7	6.14	7.64	9.57
H زیادہ سے زیادہ	1	1	1	1	1	1.2
H منٹ	0.8	0.8	0.8	0.8	0.8	1
بی میکس	0.5	0.5	0.5	1	1	1
بی منٹ	0.3	0.3	0.3	0.5	0.5	0.5
