ٹائپ 1 اے کے ساتھ ٹی اسٹائل ویلڈ گری دار میوے

ٹائپ 1 اے کے ساتھ ٹی اسٹائل ویلڈ گری دار میوے خاص طور پر ویلڈنگ دھاتوں کے لئے تیار کیے گئے ہیں اور 1A تفصیلات کی تعمیل کرتے ہیں ، جس سے سخت فٹ کو یقینی بنایا جاتا ہے۔ دھات کے فریموں ، معاونت یا مکینیکل آلات کے ل suitable موزوں ، ٹی کے سائز کا ڈیزائن جگہ کو بچانے میں مدد کرتا ہے۔ ژیاوگو® فیکٹری میں اسٹاک میں بڑی مقدار میں سامان موجود ہے۔ ہم مخصوص ضروریات کو پورا کرنے والی مصنوعات کو بھی اپنی مرضی کے مطابق بنا سکتے ہیں اور فراہم کرسکتے ہیں۔

ماڈل:JIS B1196-3.1-2001

انکوائری بھیجیں۔

مصنوعات کی وضاحت

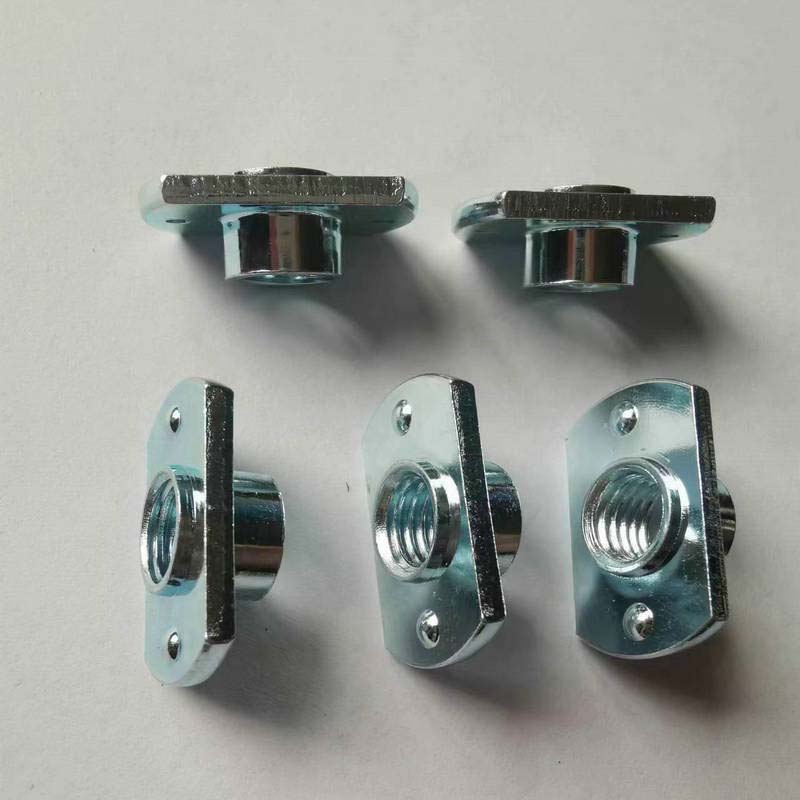

ٹائپ 1 اے کے ساتھ ٹی اسٹائل ویلڈ گری دار میوے کی شکل "ٹی" کے ساتھ ملتی ہے ، جس میں نیچے تھریڈڈ بیلناکار حصہ ہوتا ہے۔ فلانج پر کئی چھوٹے پروٹریشنز ہیں ، جو خاص طور پر ویلڈنگ کے لئے تیار کیے گئے ہیں۔ عام دھاگے کی وضاحتیں M4 سے M12 تک ہوتی ہیں۔

پروڈکٹ پیرامیٹرز

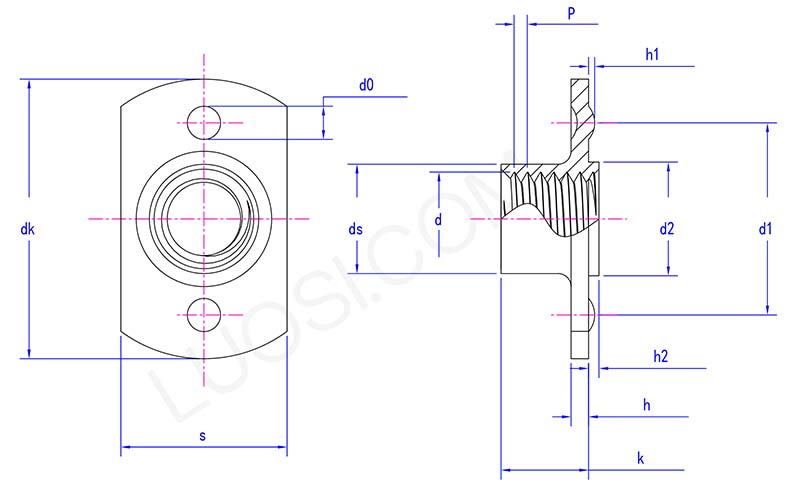

T style weld nuts with type 1A parameter

پیر	ایم 4	ایم 5	M6	ایم 8	M10	M12
P	0.7	0.8	1	1 \| 1.25	1.25 \| 1.5	1.25 \| 1.75
ڈی کے میکس	20.5	20.5	23.7	23.7	31	33.2
ڈی کے منٹ	19.5	19.5	22.3	22.3	29	30.8
ایس میکس	12.25	12.25	14.3	14.3	19.4	21.5
ایس منٹ	11.75	11.75	13.7	13.7	18.6	20.5
DS میکس	5.9	6.7	8.3	10.2	13.2	15.2
ڈی ایس منٹ	5.4	6.2	7.8	9.5	12.5	14.5
K میکس	5.9	6.9	7.5	9	10.6	11.8
K منٹ	5.1	6.1	6.5	8	9.4	10.2
H زیادہ سے زیادہ	1.4	1.4	1.85	1.85	2.3	2.3
H منٹ	1	1	1.35	1.35	1.7	1.7
D2 زیادہ سے زیادہ	6.9	6.9	8.9	10.9	12.9	14.9
D2 منٹ	6.7	6.7	8.7	10.7	12.7	14.7
H2 زیادہ سے زیادہ	0.8	0.8	0.8	0.8	1.2	1.2
H2 منٹ	0.6	0.6	0.6	0.6	1	1
D0 زیادہ سے زیادہ	3.25	3.25	3.25	3.25	4.05	4.05
D0 منٹ	2.75	2.75	2.75	2.75	3.55	3.55
H1 زیادہ سے زیادہ	0.6	0.6	0.6	0.6	0.7	0.7
H1 منٹ	0.4	0.4	0.4	0.4	0.5	0.5
D1 زیادہ سے زیادہ	15.2	15.2	17.25	17.25	22.3	24.3
D1 منٹ	14.8	14.8	16.75	16.75	21.7	23.7

مصنوعات کی خصوصیات اور تنصیب

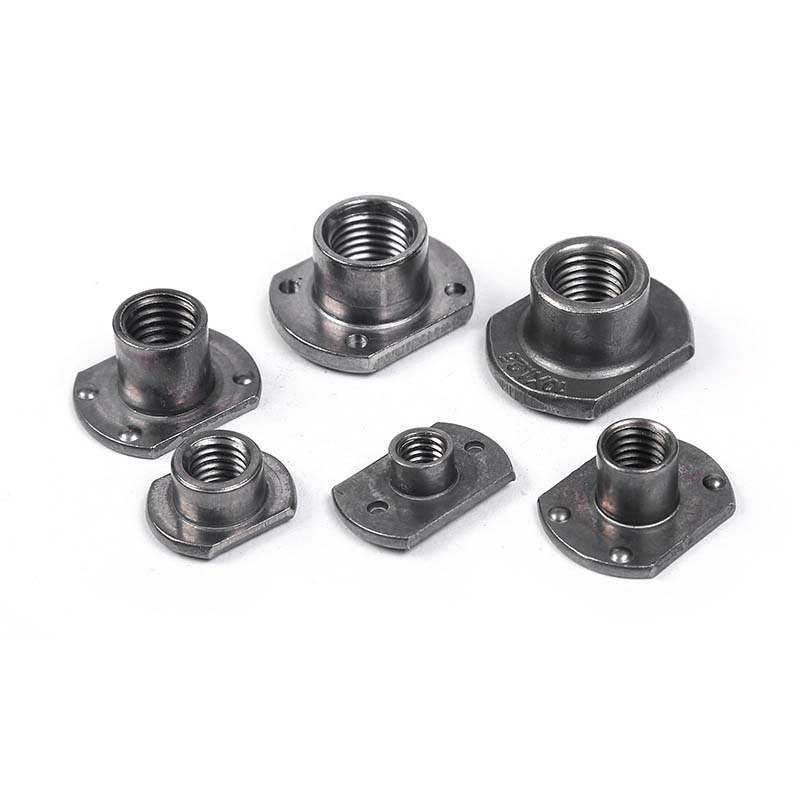

ٹائپ 1 اے کے ساتھ ٹی اسٹائل ویلڈ گری دار میوے میں ایک مخصوص ٹی سائز کا ڈھانچہ پیش کیا گیا ہے۔ فلانج دھات کی پلیٹ کے ساتھ رابطے کے علاقے میں اضافہ کرسکتا ہے ، دباؤ تقسیم کرسکتا ہے ، اور ویلڈنگ کو زیادہ محفوظ بنا سکتا ہے۔ فلانج پر ویلڈنگ پروٹریشن کا سائز اور اونچائی ایک جیسی ہے ، اور ویلڈنگ کے عمل کے دوران حرارتی نظام یکساں ہے۔ اس کے دھاگے کی درستگی زیادہ ہے۔ جب بولٹ کو خراب کیا جاتا ہے تو ، یہ بغیر کسی جیمنگ یا ڈھیلے کے بہت ہموار محسوس ہوتا ہے۔

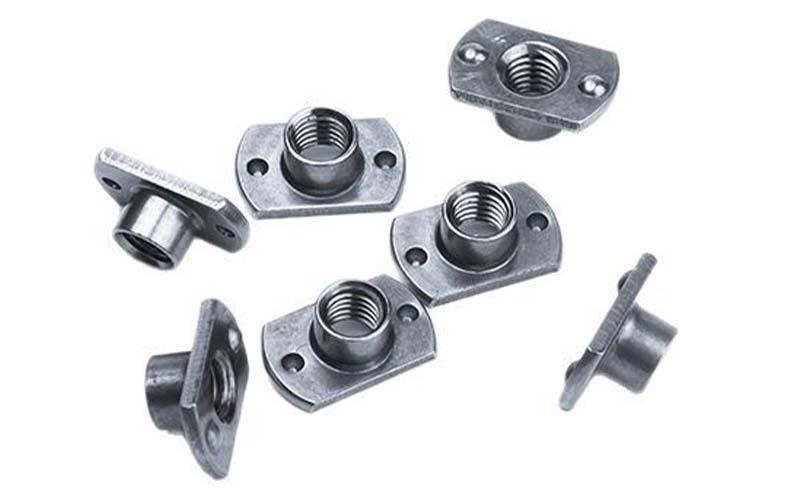

T style weld nuts with type 1A

1A ٹی قسم کی ویلڈ گری دار میوے کو ان کی شکل کے لئے نامزد کیا گیا ہے: ہیکساگونل نٹ کا جسم آئتاکار بیس پلیٹ (فلانج) پر سنکی طور پر سوار ہے۔ 1A قسم اس بات کی نشاندہی کرتی ہے کہ یہ فلانج کے کنارے کے آس پاس آرک ویلڈنگ (MIG یا TIG) کے لئے ڈیزائن کیا گیا ہے۔ 'ٹی' شکل کا ڈیزائن آپ کو مطلوبہ مقام پر تھریڈڈ سوراخوں کی پوزیشن میں رکھنے کے قابل بناتا ہے ، یہاں تک کہ اس کنارے کے قریب جہاں سینٹر نٹ انسٹال نہیں کیا جاسکتا ہے ، اور اسے آسانی سے حاصل کیا جاسکتا ہے۔

ٹائپ 1 اے کے ٹی اسٹائل ویلڈ گری دار میوے کو انسٹال کرنے کا مطلب آئتاکار فلانج کے دائرہ کے ساتھ ویلڈنگ انجام دینے کا ہے۔ 1A قسم کی نٹ بیس فلیٹ ہے اور اس میں کوئی سوراخ یا پروٹریشن نہیں ہے۔ آپ فلانج ایج کے ساتھ ساتھ مسلسل ویلڈ موتیوں کی مالا بنانے کے لئے MIG یا TIG استعمال کرسکتے ہیں۔ اچھا مجموعی طور پر فیوژن بہت ضروری ہے کیونکہ فلانج کو ٹھیک کرنے کا یہ واحد راستہ ہے۔ براہ کرم پہلے ہی دھات کو اچھی طرح صاف کریں۔

1A T قسم ویلڈ گری دار میوے عام سے زیادہ مہنگے ہیںمربع گری دار میوے. آپ کو فلانج اور اضافی مواد کی پروسیسنگ شکل کی ادائیگی کرنی ہوگی۔ وہ فلانج کے گرد صحیح طریقے سے ویلڈیڈ ہونے میں بھی زیادہ وقت لیتے ہیں۔ خاص طور پر جب دھاگے کی پوزیشن کو آفسیٹ کرنے کی ضرورت ہو تو ، ان کا استعمال کریں۔ بصورت دیگر ، معیاری گری دار میوے سستے ہوسکتے ہیں۔
