DIN 7993 اندرونی سنیپ رنگ

Xiaoguo® فیکٹری کے ذریعہ تیار کردہ DIN 7993 انٹرنل اسنیپ رِنگز کی تیاری کا عمل نسبتاً آسان ہے، جس میں زیادہ لاگت کی تاثیر اور کم لاگت ہے۔ یہ ایک اقتصادی مصنوعات ہے جو بڑے پیمانے پر ایپلی کیشنز کے لیے موزوں ہے۔

انکوائری بھیجیں۔

مصنوعات کی وضاحت

DIN 7993 Internal Snap Rings کی ریگولرٹی انجینئرنگ ٹیکنیشنز کے حوالے کی سہولت کے لیے فراہم کی گئی ہے۔ اہم نکتہ پروڈکٹ کی سروس لائف کو بڑھانا اور متبادل لاگت کو کم کرنا ہے۔

1. بصری معائنہ (میگنفائنگ گلاس کے ساتھ)

DIN 7993 انٹرنل اسنیپ رِنگز کی سطح کا معائنہ کرنے کے لیے 10x یا اس سے زیادہ کی میگنیفکیشن والا میگنفائنگ گلاس استعمال کریں۔ تناؤ کی حراستی والے علاقوں پر خصوصی توجہ دیں۔ کلپ کی ظاہری شکل یکساں اور بے عیب ہونی چاہئے۔

شگاف: اجازت شدہ شگاف کی گہرائی ≤ 0.02 ملی میٹر

خروںچ: شدید خروںچ کو نااہل قرار دیا جاتا ہے۔

سنکنرن: اگر سرخ مورچا ظاہر ہوتا ہے، تو یہ اشارہ کرتا ہے کہ اینٹی سنکنرن ناکام ہو گیا ہے. اجزاء کو فوری طور پر تبدیل کیا جانا چاہئے.

2. اخترتی اور چپٹا معائنہ

موڑ: DIN 7993 انٹرنل اسنیپ رِنگز کو فلیٹ سطح پر رکھیں اور کسی بھی پلانر وارپنگ کو چیک کریں۔ یہ فلیٹ ہونا چاہئے اور کوئی نظر آنے والی اخترتی نہیں ہونی چاہئے۔

مستقل اخترتی: ہک نے اپنی اصلی شکل کھو دی ہے۔

سرپل مسخ: تنصیب کے دوران ٹولز کے غلط استعمال کی وجہ سے، جس کے نتیجے میں چیز پھنس جاتی ہے اور اپنے محور کے گرد گھم جاتی ہے۔

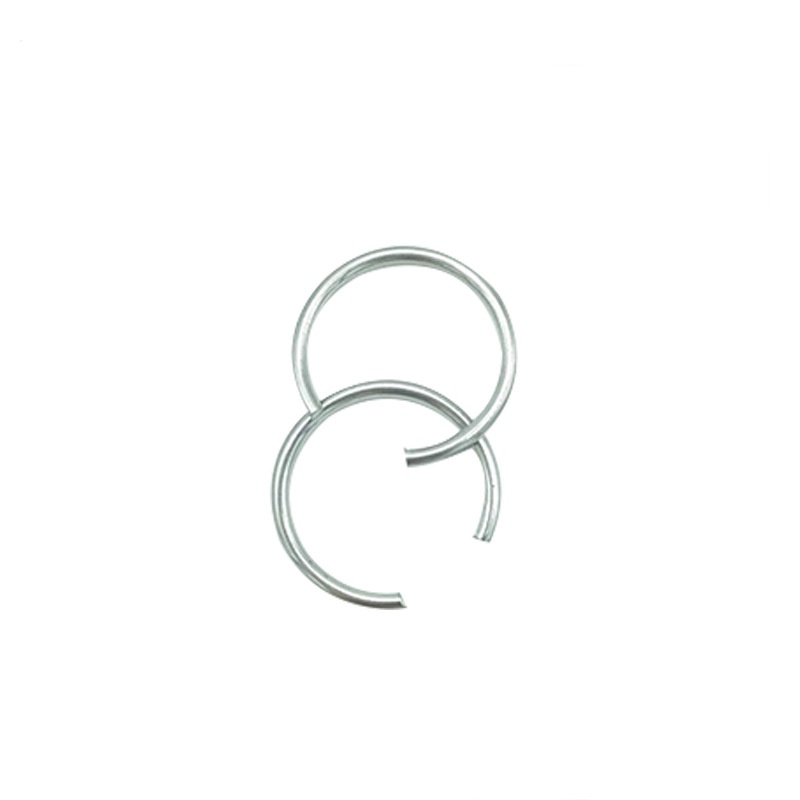

DIN 7993 Internal Snap Rings

3. لچک اور تناؤ کا معائنہ

لچکدار کشیدگی/تناؤ کا نقصان: DIN 7993 اندرونی سنیپ رِنگز کمپریشن کے بعد زبردستی ریباؤنڈ ہونے میں ناکام ہو جاتے ہیں، یا یہ دیکھا جا سکتا ہے کہ نالی میں نصب ہونے کے بعد ہاتھ سے آہستہ سے دھکیلنے پر یہ نمایاں طور پر ہل جاتا ہے۔

4. طول و عرض کا معائنہ

بیرونی قطر کا انحراف: رواداری کی حد ±0.05 ملی میٹر

اندرونی قطر کا انحراف: مختلف تفصیلات کی حدود مختلف سختی کی حدود کے مطابق ہیں۔

کلیئرنس اوپننگ: محوری نقل مکانی 0.15 ملی میٹر سے زیادہ نہیں ہونی چاہیے۔

5. grooves کے معائنہ کے ساتھ تعاون

ہر دیکھ بھال کے دوران، سوراخوں کے اندر موجود نالیوں کا بھی معائنہ کیا جانا چاہیے۔

نالی کا لباس/توسیع: نالی کے قطر کی پیمائش کرنے کے لیے ورنیئر کیلیپر کا استعمال کریں اور تصدیق کریں کہ آیا یہ معیاری رواداری کی حد کے اندر رہتا ہے۔

نالی کے کنارے کو پہنچنے والا نقصان: نالی کے اطراف کی دیواروں اور کناروں کا معائنہ کریں۔ اگر burrs، flanges، کرشنگ یا chamfering نقصان ہیں، متعلقہ حصوں کو بحال یا تبدیل کرنے کی ضرورت ہے.

نالی کے نچلے حصے کو نقصان: نالی کے نچلے حصے میں خروںچ، سنکنرن یا مواد جمع ہیں۔

تیل کے گزرنے میں رکاوٹ: نالی کے قریب ملبہ یا غیر ملکی اشیاء مسدود ہیں۔

6. کوآرڈینیشن میں اجزاء کی حیثیت کو چیک کریں۔

کلیمپ کے ذریعہ لگائے گئے اجزاء DIN 7993 اندرونی سنیپ رِنگز کی قوت کی حالت کو بھی متاثر کریں گے۔

سطح کا لباس: کلیمپنگ رنگ کے ساتھ رابطے میں جزو کا آخری چہرہ ناہموار لباس، قدم پہننے یا انڈینٹیشن کو ظاہر کرتا ہے۔

اختتامی چہرے کے چیمفرز/گول کونوں سے مماثل: اگر چیمفرز یا گول کونے بہت بڑے ہیں، تو یہ کلپ کے اصل موثر قوت برداشت کرنے والے علاقے کو کم کر دے گا۔

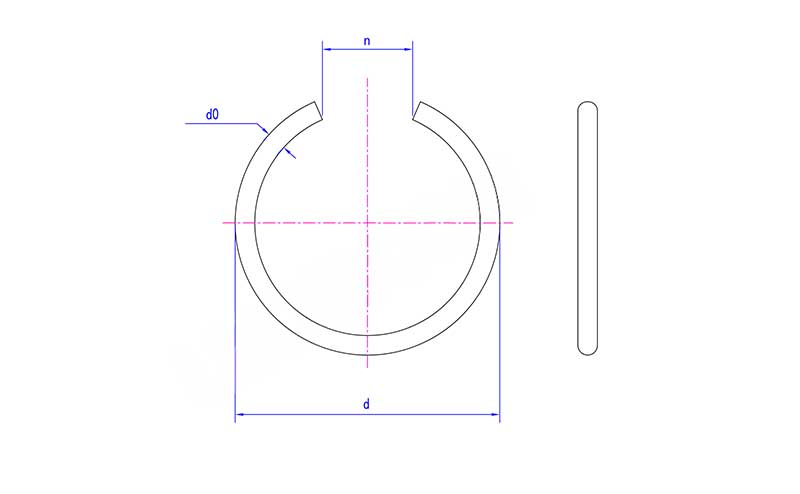

DIN 7993 Internal Snap Rings

پیر	Φ26	Φ28	Φ30	Φ32	Φ35	Φ38	Φ40	Φ42	Φ45	Φ48	Φ50
ڈی زیادہ سے زیادہ	29.02	31.12	33.12	35.62	39	42	44	46	49	52.2	54.2
ڈی منٹ	28.5	30.5	32.5	35	38	41	43	45	48	51	53
d0	2	2	2	2.5	2.5	2.5	2.5	2.5	2.5	2.5	2.5
n	10	10	10	12	12	12	12	16	16	16	16
