راؤنڈ وائر C کلپس اندرونی سنیپ رِنگز

Xiaoguo® فیکٹری کے ذریعہ تیار کردہ راؤنڈ وائر C کلپس کے اندرونی اسنیپ رِنگز کو انسٹال کرنا اور ہٹانا آسان ہے، بغیر کسی پیچیدہ طریقہ کار کے۔ وہ بڑے پیمانے پر اسمبلی کے لیے انتہائی موزوں ہیں، کام کی کارکردگی کو بڑھانے اور اخراجات کو بچانے کے لیے۔

انکوائری بھیجیں۔

مصنوعات کی وضاحت

یہ راؤنڈ وائر سی کلپس انٹرنل اسنیپ رِنگز کے لیے انسٹالیشن کی ہدایات ہے جس کا ہم نے خلاصہ کیا ہے۔ اس کا مقصد انجینئرنگ ٹیکنیشنز اور آن سائٹ آپریٹرز کے حوالے سے ہے۔

1. پری انسٹالیشن معائنہ

گول وائر C کلپس کے اندرونی سنیپ رِنگز کو سوراخ کے اندر پہلے سے مشینی سرکلر نالی میں نصب کیا جانا چاہیے۔ نالی کا سائز براہ راست محوری اثر کی صلاحیت اور کلیمپنگ رنگ کی خدمت زندگی کا تعین کرتا ہے۔

نالی کے کناروں کو چیمفرڈ یا گول ہونا چاہیے، اور نالی کی گہرائی، چوڑائی اور نیچے کونے کا رداس معیارات کے مطابق ہونا چاہیے۔

2. صحیح ٹول کو منتخب کریں۔

اندرونی سرکلپ پلیئرز ضرور استعمال کریں۔

جبڑوں کا قطر سرکلپ کے سوراخ سے مماثل ہونا چاہیے، اور جبڑے زیادہ ڈھیلے یا زیادہ تنگ کیے بغیر چپکے سے فٹ ہونے چاہئیں۔

3. تنصیب کی تفصیلی ہدایات

حفاظتی چشمیں پہنیں۔

انگوٹھی کے دو کان کے سوراخوں میں پلیئر ٹپس کو پوری طرح دھکیلیں۔ اس بات کو یقینی بنائیں کہ وہ اچھی طرح سے بیٹھے ہیں تاکہ وہ باہر نہ پھسلیں۔

انگوٹھی کو دبانے کے لیے ہینڈلز کو اس وقت تک نچوڑیں جب تک کہ اس کا بیرونی قطر سوراخ سے چھوٹا نہ ہو۔

اسے نچوڑ کر رکھیں۔ انگوٹی کو سوراخ میں سلائیڈ کریں اور اسے نالی پر نیچے لائیں۔ اسے آہستہ سے کریں تاکہ انگوٹھی نہ جھک جائے اور نہ ہی اترے۔

آہستہ آہستہ کلیمپ کے ہینڈل کو چھوڑیں، اسنیپ رِنگ کو قدرتی طور پر نالی کے اندر کھلنے دیتا ہے۔

لاکنگ پلیئرز کو ہٹائیں اور راؤنڈ وائر سی کلپس کے اندرونی سنیپ رِنگز کی تنصیب کے معیار کا معائنہ کریں۔

< style="text-align:center;"> Round Wire C Clips Internal Snap Rings

نوٹس برائے توجہ

1. ہمیشہ حفاظتی عینک پہنیں۔

راؤنڈ وائر سی کلپس کے اندرونی سنیپ رنگ کئی میٹر تک تیز رفتاری سے اڑ سکتے ہیں۔

2. مڑے ہوئے کلیمپ کا استعمال نہ کریں۔

اگر کلیمپ بگڑا ہوا ہے، اس میں ضرورت سے زیادہ بڑا یا چھوٹا کھلنا ہے، یا اس میں واضح ڈینٹ ہیں، تو اسے ضائع کر کے اس کی جگہ ایک نیا لگانا چاہیے۔

3. تنصیب کی سمت پر توجہ دیں۔

کچھ سی کے سائز کے کلیمپ کے کنارے تیز اور ہموار ہوتے ہیں۔ تیز کناروں کو اس سمت کا سامنا کرنا چاہئے جہاں محوری زور لگایا جاتا ہے، جبکہ ہموار کناروں کو سوراخ کے نیچے کا سامنا کرنا چاہئے. تنصیب سے پہلے سمت کی تصدیق کی جانی چاہئے۔

4. تنصیب سے پہلے نالی کو صاف کریں۔

تیل، لوہے کی فائلنگ اور زنگ اسنیپ رِنگ کو مکمل طور پر نالی میں داخل ہونے سے روکیں گے۔

5. تصدیق کریں کہ یپرچر کا سائز نالی کے طول و عرض سے ملتا ہے۔

6. صحیح قسم کے چمٹا استعمال کریں۔

سوراخوں کے لیے گول وائر C کلپس کے اندرونی سنیپ رِنگز کو ہول ریٹیننگ رِنگ پلیئر کا استعمال کرتے ہوئے سخت کیا جانا چاہیے۔ کسی دوسرے اوزار کو متبادل کے طور پر استعمال نہیں کیا جانا چاہئے۔

Round Wire C Clips Internal Snap Rings

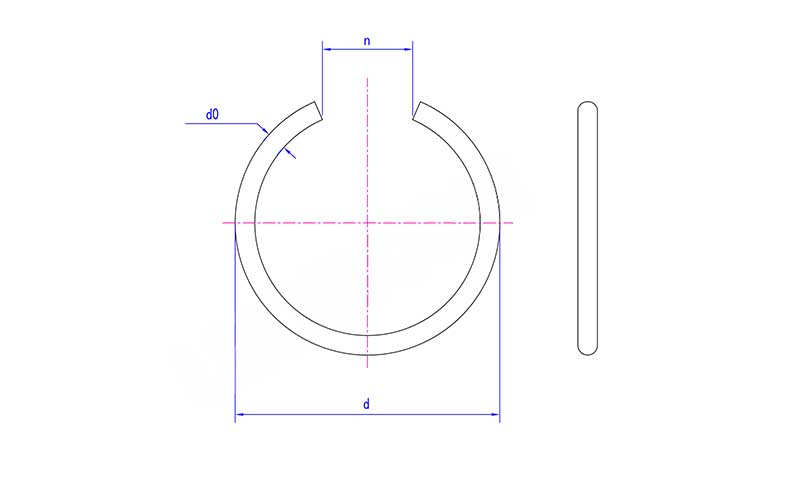

پیر	Φ26	Φ28	Φ30	Φ32	Φ35	Φ38	Φ40	Φ42	Φ45	Φ48	Φ50
ڈی زیادہ سے زیادہ	29.02	31.12	33.12	35.62	39	42	44	46	49	52.2	54.2
ڈی منٹ	28.5	30.5	32.5	35	38	41	43	45	48	51	53
d0	2	2	2	2.5	2.5	2.5	2.5	2.5	2.5	2.5	2.5
n	10	10	10	12	12	12	12	16	16	16	16
