ہیکس فلانج ہیڈ سیلف ٹیپنگ کنکریٹ اینکر بولٹ

سپلائر Xiaoguo® کی حال ہی میں سب سے زیادہ مقبول پروڈکٹ - Hex Flange Head Self Tapping Concrete Anchor Bolt.M6 سے M16، سخت دھاگوں کو پہلے سے ٹیپ کیے بغیر کنکریٹ میں کاٹا جاتا ہے۔ فلینج ہیڈ واشرز کو بچاتا ہے اور ڈھیلے ہونے کے خلاف مزاحمت کرتا ہے۔ کوئی توسیع کا دباؤ نہیں ہے، لہذا آپ اسے کناروں کے قریب رکھ سکتے ہیں۔ تیز ترسیل کے لیے اسٹاک میں۔

انکوائری بھیجیں۔

مصنوعات کی وضاحت

ذیل میں فراہم کنندہ Xiaoguo® کی طرف سے Hex Flange Head Self Tapping Concrete Anchor Bolt کے بنیادی فزیکل پیرامیٹرز ہیں، جو M6 سے M16 تک کی عام وضاحتوں پر لاگو ہوتے ہیں۔

（1） برائے نام قطر اور لمبائی کی حد

برائے نام قطر (d)	عام لمبائی (L)	دھاگے کی موثر لمبائی	سر کی اونچائی	فلینج قطر
ایم 6	40,50,60,70,80,100mm	≈L-10 ملی میٹر	4.5-5.0 ملی میٹر	12-13 ملی میٹر
M8	50,60,70,80,90,100,120,150mm	≈L-12 ملی میٹر	5.5-6.0 ملی میٹر	16-17 ملی میٹر
ایم 10	60,75,80,90,100,120,150mm	≈L-15mm	7.0-7.5 ملی میٹر	19-20 ملی میٹر
ایم 12	80,100,120,150,180,200mm	≈L-18 ملی میٹر	8.5-9.0 ملی میٹر	22-24 ملی میٹر
ایم 16	100,120,150,180,200mm	≈L-22 ملی میٹر	11-12 ملی میٹر	28-30 ملی میٹر

اگر لمبائی 200 ملی میٹر سے زیادہ ہے، تو ہم اسے اپنی مرضی کے مطابق بنا سکتے ہیں، لیکن اینکرنگ گہرائی کی دوبارہ تصدیق کرنے کی ضرورت ہے۔

(2) مواد اور سختی

مواد	ماڈل نمبر	سطح کی سختی (HRC)	بنیادی سختی (HRC)	سطح کے علاج کے اختیارات
کاربن سٹیل	10B21	52-58	32-40	الیکٹرو-گیلوانائزنگ (5–8 μm)، پیلا زنک، مکینیکل گالوانائزنگ، ڈیکرومیٹ کوٹنگ
سٹینلیس سٹیل A2	304	45-50	25-30	قدرتی گزرنا، الیکٹرولائٹک پالش کرنا
سٹینلیس سٹیل A4	316	45-50	25-30	اصل رنگ کا جذبہ

Hex Flange Head Self Tapping Concrete Anchor Bolt

ساخت کی طرف سے لایا فوائد

پائپ کو پھیلانے سے نہیں، بلکہ دھاگوں کے ذریعے خود سے جڑے ہوئے - Hex Flange Head Self Tapping Concrete Anchor Bolt کی ساختی خاصیت۔ اینکر بولٹ ایک انتہائی بڑے سکرو کی طرح لگتا ہے، لیکن یہ عام توسیعی بولٹ سے بالکل مختلف ہے۔

（1） بلٹ ان گسکیٹ + دانت

ہیکس فلینج ہیڈ سیلف ٹیپنگ کنکریٹ اینکر بولٹ کا فلینج ایک اٹوٹ گسکیٹ ہے اور کبھی نہیں اترے گا۔ فلینج کے نیچے چھوٹے دانتوں کی انگوٹھی بھی ہوتی ہے۔ سخت ہونے پر، وہ سٹیل کی پلیٹ یا گسکیٹ میں گھس جائیں گے، اور مشین کے آپریشن کے دوران ڈھیلے نہیں ہوں گے۔

(2) دھاگے چاقو کی طرح سخت ہیں۔

دھاگے والا حصہ جس کی سطح سخت ہو چکی ہے وہ چھینی کی طرح سخت ہے۔ اسے پہلے سے ڈرل شدہ سوراخ میں دھکیل دیں۔ تھریڈڈ سائیڈ پر بلیڈ کنکریٹ کو کھرچ کر مماثل اندرونی دھاگہ بنائے گا، اور پھر یہ محفوظ طریقے سے گرفت میں آجائے گا۔ یہ الگ ہونے کے لیے باہر کی طرف نہیں پھیلتا ہے۔ اس کے بجائے، یہ دھاگوں کے آپس میں جڑنے پر انحصار کرتا ہے، اس لیے یہ کنکریٹ میں شگاف نہیں ڈالے گا۔

(3) مکمل دھاگہ

فلینج کے نیچے سے لے کر سرے تک، یہ مکمل طور پر دھاگے سے جڑا ہوا ہے۔ اسے جتنا گہرا پیچ کیا جائے گا، کنکریٹ میں کاٹنے والے دھاگے کی لمبائی اتنی ہی لمبی ہوگی، اور اوپر کی مزاحمت اتنی ہی مضبوط ہوگی۔

（4） تیز نکتہ رہنمائی، کوئی انحراف نہیں۔

آخر میں ایک چھوٹی مخروطی نوک ہے، جو ایک پائلٹ ڈرل سے ملتی جلتی ہے۔ سوراخ میں رکھنے کے بعد، نوک دار اینڈ سوراخ کے نیچے دباتا ہے، اس بات کو یقینی بناتا ہے کہ Hex Flange Head Self Tapping Concrete Anchor Bolt دیوار کی سطح پر کھڑا ہے اور سخت ہونے پر اسے جھکا نہیں جائے گا۔

(5) بار بار استعمال کے لیے سپورٹ

اگر کوئی مسئلہ پیش آتا ہے تو، اس اینکر بولٹ کو رینچ کا استعمال کرتے ہوئے مکمل طور پر ہٹایا جا سکتا ہے، اس کی جگہ تبدیل کی جا سکتی ہے اور پھر دوبارہ انسٹال کی جا سکتی ہے۔ یہ خاص طور پر ان حالات کے لیے موزوں ہے جہاں بولٹ کو کئی بار جدا کرنے اور دوبارہ جوڑنے کی ضرورت ہے۔

Hex Flange Head Self Tapping Concrete Anchor Bolt

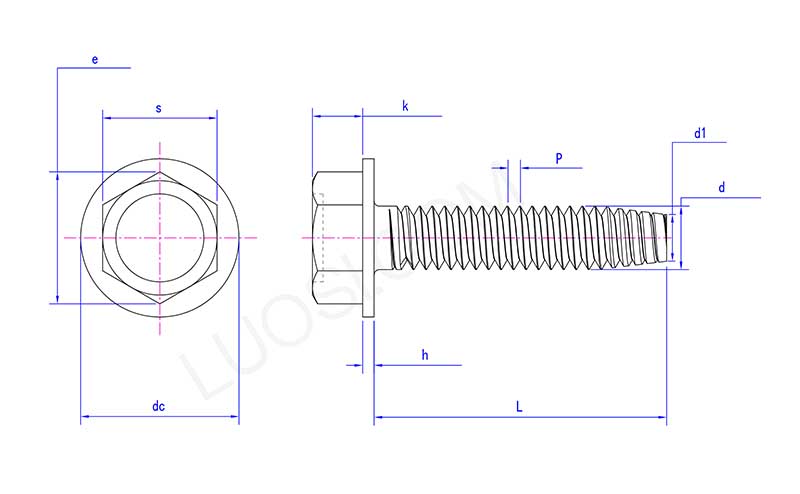

پیر	#2	#3
P	56	48
s زیادہ سے زیادہ	0.125	0.125
s منٹ	0.12	0.12
ای منٹ	0.134	0.134
k زیادہ سے زیادہ	0.05	0.055
k منٹ	0.04	0.044
ڈی سی زیادہ سے زیادہ	0.166	0.177
ڈی منٹ	0.154	0.163
h زیادہ سے زیادہ	0.016	0.016
گھنٹہ منٹ	0.01	0.01
ڈی زیادہ سے زیادہ	0.086	0.099
ڈی منٹ	0.0813	0.0938
d1	0.068	0.078
