ہیکساگون فلانج سیلف کٹنگ کنکریٹ اینکر بولٹ

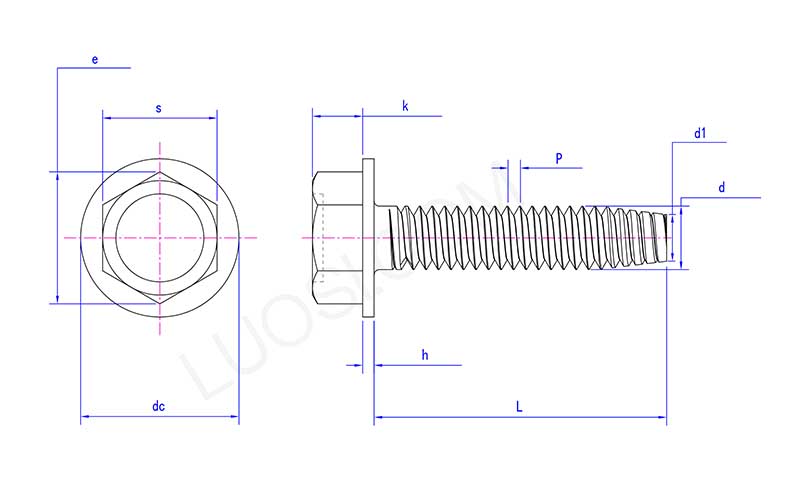

چین Xiaoguo® سے ہیکساگون فلینج سیلف کٹنگ کنکریٹ اینکر بولٹ پانچ حصوں پر مشتمل ہے: سر، فلانج، شافٹ، سیلف کٹنگ تھریڈ اور ٹیل گائیڈ سیکشن۔

1. ہیکس فلانج ہیڈ

سر ایک معیاری ہیکساگونل شکل کا ہوتا ہے، اور مخالف اطراف کی چوڑائی DIN ہیکساگونل سر کے طول و عرض کے مطابق ہوتی ہے۔ سر کے نیچے ایک مکمل طور پر بنی ہوئی فلینج ڈسک ہے۔

فنکشن:

ہیکساگونل ہیڈ اڈاپٹر معیاری ساکٹ رینچ یا امپیکٹ رنچ دستیاب ہے، جس سے انسٹالیشن آسان ہے۔

فلانج فکسڈ جزو کے ساتھ رابطے کے علاقے کو بڑھاتا ہے، نرم مواد کے کمپریشن کو روکتا ہے۔

فلینج کا نچلا حصہ ریڈیل سیریشنز سے لیس ہے، جو سخت ہونے کے بعد کمپن کی وجہ سے ڈھیلے ہونے سے روکتا ہے۔

2. راڈ سیکشن اور تھریڈڈ ٹرانزیشن سیکشن

راڈ کی منتقلی: کنیکٹنگ فلینج کے نیچے ایک چھوٹی ہلکی چھڑی (تقریباً 2–3 ملی میٹر) ہے۔ یہ دھاگے کی جڑ کو ضرورت سے زیادہ مرتکز ہونے سے روکتا ہے اور فلینج کے لیے ایک ہموار بیئرنگ سطح بھی فراہم کرتا ہے۔

3. خود سے کاٹنا / دھاگے کو ٹیپ کرنا

معیاری میٹرک دھاگہ، جس میں دانتوں کا پروفائل زاویہ 60°، تیز دانت اور کٹنگ ایج۔

دھاگہ غیر متناسب ہے۔ آگے بڑھنے والی سائیڈ کا اگلا حصہ زیادہ تیز ہے جبکہ پچھلا حصہ ہلکا ہے، جو سبسٹریٹ میں کاٹنے کے لیے موزوں ہے۔

4. دم گائیڈنگ سیکشن

دھاگوں کی ابتدائی مصروفیت کے دوران کسی بھی انحراف کو روکنے کے لیے ہیکساگون فلانج سیلف کٹنگ کنکریٹ اینکر بولٹ کو ڈرل کیے گئے سوراخ میں گائیڈ کریں۔

ہیکساگون فلینج سیلف کٹنگ کنکریٹ اینکر بولٹ بمقابلہ روایتی توسیعی اینکر بولٹ

متعدد پہلوؤں کو مدنظر رکھتے ہوئے اور ہیکساگون فلینج سیلف کٹنگ کنکریٹ اینکر بولٹ اور روایتی توسیعی اینکر بولٹ کے درمیان ایک جامع موازنہ کرنا۔

1. ایک براہ راست موازنہ تنصیب کے مراحل، سبسٹریٹ کی ضروریات، بوجھ برداشت کرنے کی صلاحیت، اور جدا کرنے کی صلاحیت وغیرہ کے لحاظ سے کیا گیا تھا۔

موازنہ پروجیکٹ ہیکساگون فلانج سیلف کٹنگ کنکریٹ اینکر بولٹ روایتی توسیعی اینکر بولٹ

تنصیب کے مراحل ① ڈرلنگ → ② سوراخ کی صفائی → ③ داخل کرنا ① سوراخ کرنا → ② سوراخ کی صفائی → ③ توسیعی ٹیوب ڈالنا → ④ مخروطی سر میں دستک دینا → ⑤ نٹ کو سخت کرنا

تنصیب کے اوزار امپیکٹ ڈرل + ساکٹ رنچ / امپیکٹ رنچ امپیکٹ ڈرل + ہتھوڑا + رینچ

کیا ہڑتال کرنا ضروری ہے؟ ضروری نہیں۔ درکار ہے۔

مارجن/اسپیسنگ کے تقاضے چھوٹے بڑے

بنیادی مواد کا خطرہ کوئی توسیعی تناؤ نہیں، کنکریٹ کے پھٹنے کا سبب نہیں بنتا ہے ضرورت سے زیادہ توسیعی دباؤ کنکریٹ کے پھٹنے کا باعث بن سکتا ہے

کیا یہ تنصیب کے فوراً بعد آپریشن میں ہوگا؟ ہاں ہاں

2. انسٹالیشن کے وقت کا موازنہ (سنگل پرسن آپریشن، سنگل اینکر بولٹ)

ہیکساگون فلینج سیلف کٹنگ کنکریٹ اینکر بولٹ: تقریباً 40 سے 60 سیکنڈز (ڈرلنگ + صفائی + اندراج)

روایتی توسیعی اینکر بولٹ: تقریباً 90 - 120 سیکنڈز (ڈرلنگ + صفائی + اندراج + ٹیپنگ + سخت)

3. دوبارہ کام اور مرمت کے اخراجات

ہیکساگون فلینج سیلف کٹنگ کنکریٹ اینکر بولٹ: انسٹالیشن کے دوران، ٹارک رینچ آسانی سے ٹارک کو کنٹرول کر سکتا ہے اور کنکریٹ کو کریک نہیں کرے گا۔

روایتی توسیعی اینکر بولٹ: تنصیب کے عمل کے دوران، ضرورت سے زیادہ طاقت کا استعمال کیا گیا، جس کی وجہ سے کنکریٹ میں شگاف پڑ گیا۔ پرانے حصے کو ہٹا کر نیا سوراخ کرنا ضروری ہے، جو وقت طلب ہے اور ظاہری شکل کو بھی متاثر کر سکتا ہے۔
