کھوکھلی مسدس مرد تیل پلگ اڈاپٹر

Xiaoguo® کی انوینٹری پروڈکٹ "Hollow Hexagon Male Oil Plug Adapter" کا ہیکساگونل ہیڈ ڈیزائن ہائی ٹارک ٹرانسمیشن کے لیے موزوں ہے۔ آپریشن کے لیے معیاری رینچ یا ساکٹ کا استعمال بغیر کسی ڈھیلے کے محفوظ بندھن کو یقینی بناتا ہے۔

ماڈل:DIN910

انکوائری بھیجیں۔

مصنوعات کی وضاحت

ہولو ہیکساگون میل آئل پلگ اڈاپٹر ایک ہائیڈرولک/نیومیٹک پائپ کنکشن کا جزو ہے جو بیرونی طور پر ہیکساگونل شکل میں ہوتا ہے، اس میں ایک محوری تھرو ہول ڈھانچہ ہوتا ہے، اور ایک بیرونی تھریڈ انٹرفیس استعمال کرتا ہے۔ بنیادی طور پر، یہ ایک "مرکزی سوراخ کے ساتھ ہیکساگونل تھریڈڈ پلگ" ہے، جو بندرگاہوں کو باقاعدہ پلگ کی طرح سیل کر سکتا ہے، اور اس کے کھوکھلے ڈھانچے کے ذریعے اضافی افعال جیسے پریشر ٹیسٹنگ، ایگزاسٹ، سیمپلنگ، یا عارضی آلے کے کنکشن کو بھی قابل بناتا ہے۔

عام ٹھوس پلگ کے مقابلے میں، بنیادی فرق مندرجہ ذیل میں ہے: ٹھوس پلگ صرف آسانی سے سیل کر سکتے ہیں، جبکہ کھوکھلا ہیکساگونل اڈاپٹر ایک "ملٹی فنکشنل چینل" ہے جو نظام کو الگ کیے بغیر مختلف تشخیصی اور دیکھ بھال کے کام انجام دے سکتا ہے۔

ماڈل نمبر	DIN910	نالی	مسدس
کنکشن	عام بولٹ	سر کا انداز	مسدس
معیاری	DIN، GB، ANSI، BSW، JIS، GOST	گریڈ	8.8
پچ (P)	1.1 - 1.8 ملی میٹر	قطر	M3-M24
لمبائی	6-50 ملی میٹر	سطح	بنیادی رنگ

معیاری وضاحتیں

ہولو ہیکساگون میل آئل پلگ اڈاپٹر بنیادی طور پر DIN (جرمن صنعتی معیارات)، ISO (بین الاقوامی تنظیم برائے معیاری کاری) اور GB (چینی قومی معیارات) وغیرہ کے معیارات کی تعمیل کرتا ہے۔

（1） DIN معیارات: سب سے زیادہ عالمگیر معیارات میں سے ایک۔ وضاحتیں واضح ہیں۔ DIN 910 کندھوں کے ساتھ ہیکساگونل سلاٹڈ اسکرو کے لیے ایک مخصوص معیار ہے، جس میں بیلناکار (متوازی) دھاگے اور اسٹاپ اسٹیپس شامل ہیں، تبدیل کیے جانے والے واشرز کے ذریعے سیلنگ حاصل کرنا۔ دیگر متعلقہ معیارات میں DIN 908 (ہیکساگونل اندرونی پیچ)، DIN 906 (ہیکساگونل مخروطی دھاگے کے پیچ)، اور DIN 909 (ہیکساگونل مخروطی دھاگے کے بیرونی پیچ) شامل ہیں۔

（2）ISO اور GB معیارات: بین الاقوامی کاری اور لوکلائزیشن ایپلی کیشنز۔ ISO 9974-4 ایک بین الاقوامی معیار ہے جو عام سیال ٹرانسمیشن اور عام آلات میں استعمال ہونے والے بیرونی اور اندرونی مسدس گری دار میوے کے طول و عرض، ڈیزائن اور جانچ کے طریقوں کی مکمل وضاحت کرتا ہے۔ GB/T 2878.4-2011 اور GB/T 43077.4-2023 بالترتیب ISO 6149-4 اور ISO 9974-4 معیارات کو مساوی طریقے سے اپناتے ہیں۔ ہیکساگونل گری دار میوے جو ان قومی معیارات کی تعمیل کرتے ہیں ان میں زیادہ سے زیادہ کام کرنے کا دباؤ 63 MPa (تقریباً 630 بار) ہو سکتا ہے۔

معیاری دھاگے کی قسم کلیدی خصوصیت سگ ماہی کا طریقہ

DIN 906 ٹاپرڈ (R) ہیکس ساکٹ ڈرائیو، کوئی کالر میٹل سے میٹل (ٹیپرڈ تھریڈ)

DIN 908 متوازی (G/M) ہیکس ساکٹ ڈرائیو، کالر ریپلیس ایبل سیلنگ رنگ کے ساتھ (تانبا، ED، O-ring)

DIN 910 متوازی (G/M) ہیکس ہیڈ، کالر ریپلیس ایبل سیلنگ رنگ کے ساتھ

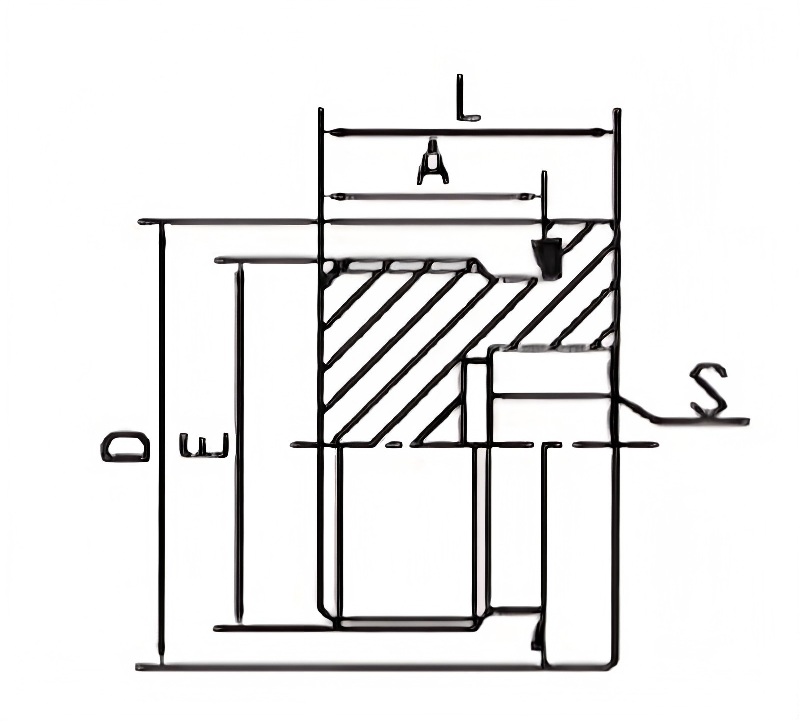

پارٹنو	تھریڈ	ای ڈی کیپٹیو	ڈائمینشنز
پارٹنو	E	ای ڈی کیپٹیو	A	L	S	D	N.M
TMN08	M8x1	ED-08	8	12	4	12	8-10
TMN10	M10x1	ED-10	8	12	5	14	10-12
TMN12	M12x1.5	ED-12	12	17	6	17	15-25
TMN14	M14x1.5	ED-14	12	17	6	19	20-35
ٹی ایم این 16	M16x1.5	ED-16	12	17	8	22	25-40
TMN18	M18x1.5	ED-18	12	17	8	24	30-45
TMN20	M20x1.5	ED-20	14	19	10	26	35-50
TMN22	M22x1.5	ED-22	14	19	10	27	40-70
TMN24	M24x1.5	ED-24	14	19	10	29	40-70
TMN26	M26x1.5	ED-26	16	21	12	32	60-100
TMN27	M27×2	ED-27	16	21	12	32	100-135
TMN33	M33x2	ED-33	16	22	17	40	150-240
TMN42	M42x2	ED-42	16	22	22	50	250-360
TMN48	M48x2	ED-48	16	22	24	55	300-400
TMN60	M60x2	ED-60	18	26	27	70	380-450

اکثر پوچھے گئے سوالات

（1） آپ کی مصنوعات کن معیارات پر پورا اترتی ہیں؟

ہمارا ہولو ہیکساگون میل آئل پلگ اڈاپٹر DIN 910 معیار (بشنگ کے ساتھ متوازی دھاگوں، تبدیل کرنے کے قابل سیلنگ انگوٹی) اور DIN 909 معیار (مخروطی دھاگے، دھات سے دھات کی سگ ماہی) کے مطابق تیار کیا گیا ہے۔

（2） کھوکھلی مسدس مرد تیل پلگ اڈاپٹر کے لئے کون سا مواد استعمال کیا جا سکتا ہے؟

معیاری مواد میں کاربن اسٹیل (گریڈ 4.8، 6.8، 8.8، 10.9، 12.9)، سٹینلیس اسٹیل (A2‑70، A4‑80، 304، 316)، پیتل اور ایلومینیم شامل ہیں۔ ہم اعلی طاقت والے ایپلی کیشنز کے لیے الائے اسٹیل بھی فراہم کرتے ہیں۔

(3) کیا آپ نمونے فراہم کرتے ہیں؟ نمونے کے لئے لیڈ ٹائم کیا ہے؟

ہاں، معیاری سائز کے لیے مفت نمونے دستیاب ہیں۔ ذخیرہ شدہ نمونے ایکسپریس (DHL/FedEx) کے ذریعے 3-5 دنوں کے اندر بھیجے جاتے ہیں۔ اپنی مرضی کے نمونوں کی پیداوار کے لیے 15-20 دن درکار ہوتے ہیں۔
