ایک مربع ویلڈ نٹ ٹائپ کریں

ٹائپ اے مربع ویلڈ گری دار میوے کو دھات کی سطحوں پر ویلڈنگ کے لئے استعمال کیا جاتا ہے اور بولٹ کے لئے تھریڈڈ سوراخوں سے لیس ہیں۔ وہ دھات کے فریموں ، معاونت یا مکینیکل آلات کے ل suitable موزوں ہیں جن کے لئے مقررہ گری دار میوے کی ضرورت ہوتی ہے۔ ژیاوگو® فیکٹری جی بی/ٹی 13680-1992 میں مقرر کردہ معیارات کے مطابق تیار کرتی ہے۔

ماڈل:GB/T 13680-1992

انکوائری بھیجیں۔

مصنوعات کی وضاحت

ٹائپ ایک مربع ویلڈ گری دار میوے ایک قسم کی خصوصی ویلڈنگ گری دار میوے ہیں۔ ان کی مربع شکل اور چار ویلڈنگ پروٹریشن ہیں ، جو ویلڈنگ کے عمل کو زیادہ محفوظ بناتے ہیں۔ دھاگے بھی معیاری ہیں ، جس کی مدد سے وہ اچھی طرح سے فٹ ہوجاتے ہیںبولٹ.

ویلڈنگ کی تنصیب

A- قسم کا مربع ویلڈ نٹ ویلڈ کرنا آسان ہے صرف اسے ویلڈیڈ کرنے کے لئے اس جگہ پر رکھیں اور ویلڈنگ کے سامان کو ویلڈ کرنے کے لئے استعمال کریں۔ مزید یہ کہ ، اس کے چار پھیلا ہوا پوائنٹس ڈیزائن ویلڈنگ کے عمل کے دوران یکساں قوت کی تقسیم کو یقینی بناتا ہے ، جس سے ویلڈ کو انتہائی مضبوط اور کم ہونے کا امکان کم ہوجاتا ہے۔

جب ایم آئی جی یا اسپاٹ ویلڈنگ کے طریقوں کا استعمال کرتے ہوئے اسٹیل پلیٹوں کو ویلڈنگ کرتے ہو تو مربع ویلڈ گری دار میوے بہت عام ہوتے ہیں۔ ان کا فلیٹ بیس ویلڈنگ کے عمل کے دوران انہیں مستحکم رکھنے میں مدد کرتا ہے ، جبکہ چار چھوٹے پروٹریشن (بعض اوقات سوراخ) وہ جگہ ہیں جہاں انہیں بیس میٹریل میں دبایا جاتا ہے۔ یہ جلدی سے ایک مضبوط کنکشن قائم کرسکتا ہے۔

A- قسم کے مربع ویلڈ نٹ کی تنصیب بہت آسان ہے۔ دھات کی پلیٹ پر پوزیشن صاف کریں جہاں گری دار میوے لگانے کی ضرورت ہے۔ گری دار میوے کو صحیح طریقے سے پوزیشن میں رکھیں۔ گری دار میوے کے چار کونوں پر یا بیس ہول (اگر کوئی ہے) کے ذریعے ویلڈنگ گن اور ویلڈ کا استعمال کریں۔ گرمی دھات کی پلیٹ میں نٹ کے اڈے کو فیوز کرے گی۔ ٹھنڈا ہونے کے بعد ، اندرونی دھاگوں کو بولٹ رابطوں کے لئے استعمال کیا جاسکتا ہے۔

پروڈکٹ پیرامیٹرز

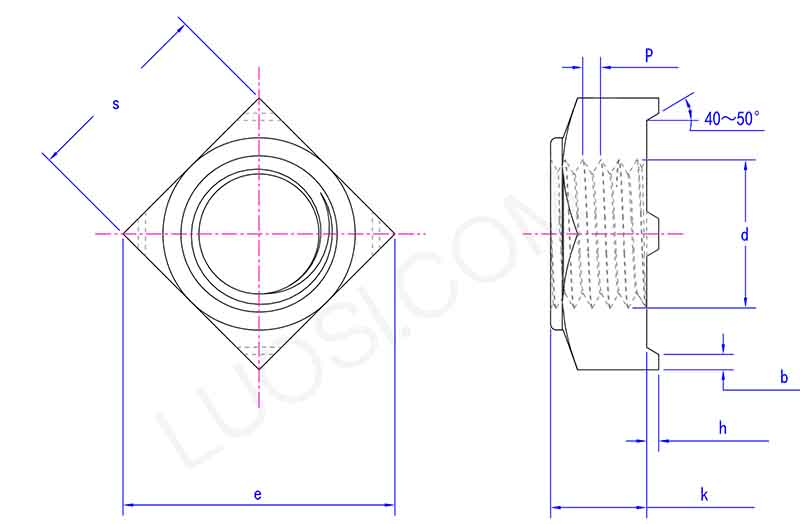

Type A Square Weld Nut parameter

پیر	ایم 4	ایم 5	M6	ایم 8	M10	M12	M14	M16
P	0.7	0.8	1	1.25	1.5	1.75	2	2
اور منٹ	8.63	9.93	12.53	16.34	20.24	22.84	26.21	30.11
H زیادہ سے زیادہ	0.7	0.9	0.9	1.1	1.3	1.5	1.5	1.7
H منٹ	0.5	0.7	0.7	0.9	1.1	1.3	1.3	1.3
K میکس	3.5	4.2	5	6.5	8	9.5	11	13
K منٹ	3.2	3.9	4.7	6.14	7.64	9.14	10.3	12.3
ایس میکس	7	8	10	13	16	18	21	24
ایس منٹ	6.64	7.64	9.64	12.57	15.57	17.57	20.16	23.16
بی میکس	0.8	1	1.2	1.5	1.8	2.0	2.5	2.5
بی منٹ	0.5	0.7	0.9	1.2	1.4	1.6	2.1	2.1

مصنوعات کی خصوصیات

ٹائپ اے اسکوائر ویلڈ گری دار میوے کی مربع ظاہری شکل تنصیب کے دوران تلاش کرنا آسان بناتی ہے اور ان کے گھومنے کا امکان نہیں ہے۔ چار ویلڈنگ پروٹریشن کی اونچائی اور سائز ایک ہی ہے ، جو ویلڈنگ کے معیار کو یقینی بناتا ہے۔ مزید یہ کہ اس کے دھاگے کی درستگی زیادہ ہے اور بولٹ کو بغیر کسی مسئلے کے آسانی سے خراب کیا جاسکتا ہے جیسے کہ خراب ہونے یا ڈھیلنے کے قابل نہ ہونا۔
