U3 پروجیکشن ویلڈ اسٹڈ ٹائپ کریں

ٹائپ U3 پروجیکشن ویلڈ اسٹڈز اسٹیل سطحوں پر ویلڈ کرنا آسان ہیں ، اور ان کے میٹرک تھریڈز معیاری گری دار میوے کے ساتھ بالکل فٹ ہیں۔ یہ دھات کے منصوبوں میں فوری رابطے کے لئے انتہائی موزوں ہے۔ Xiaguo® سپلائر IFI 148-1-2002 کے معیارات پر سختی سے عمل کریں۔

ماڈل:IFI 148-1-2002

انکوائری بھیجیں۔

مصنوعات کی وضاحت

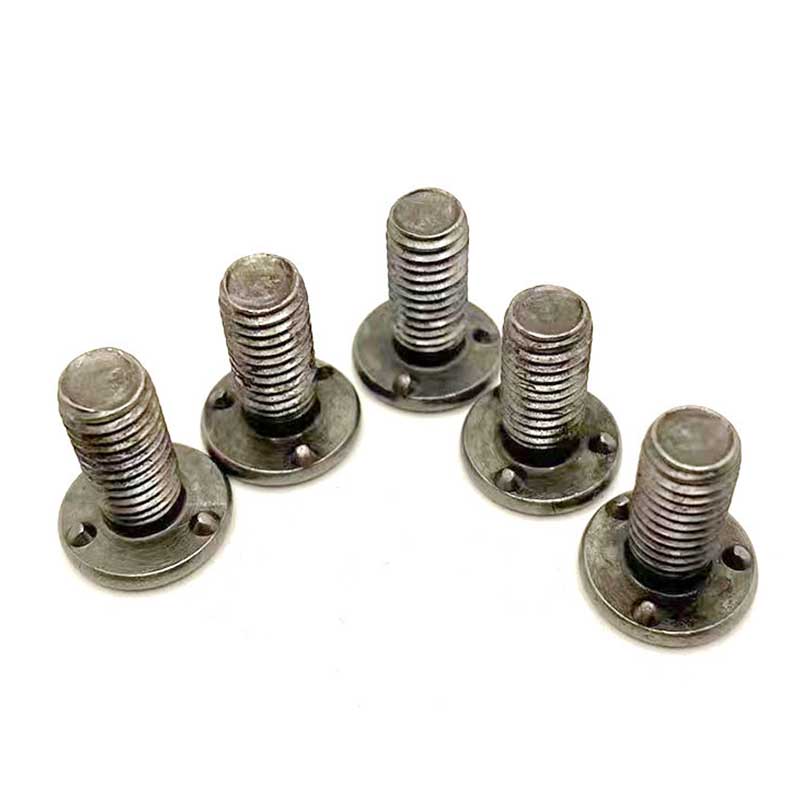

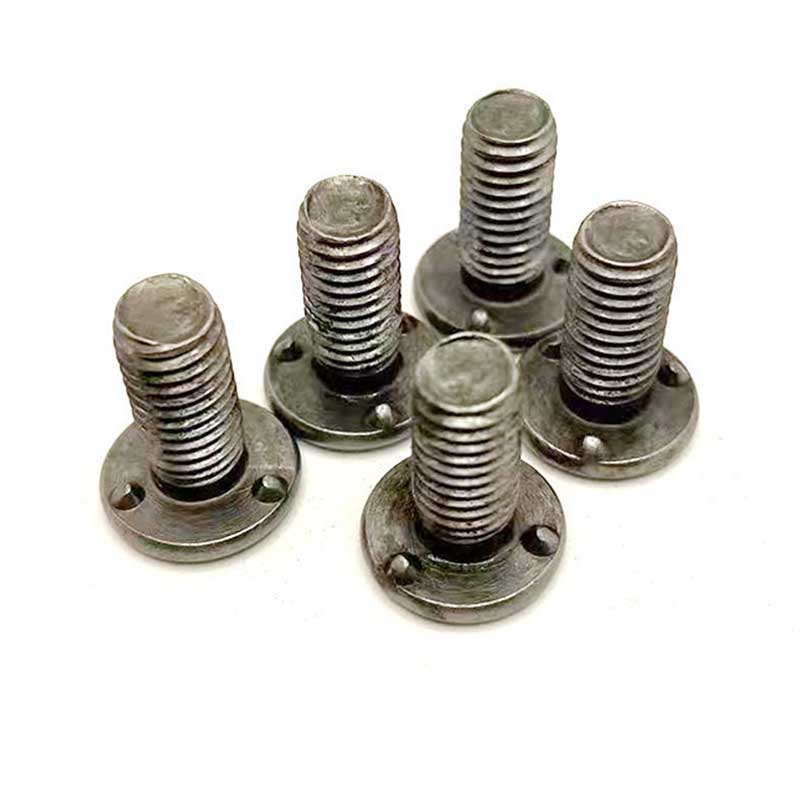

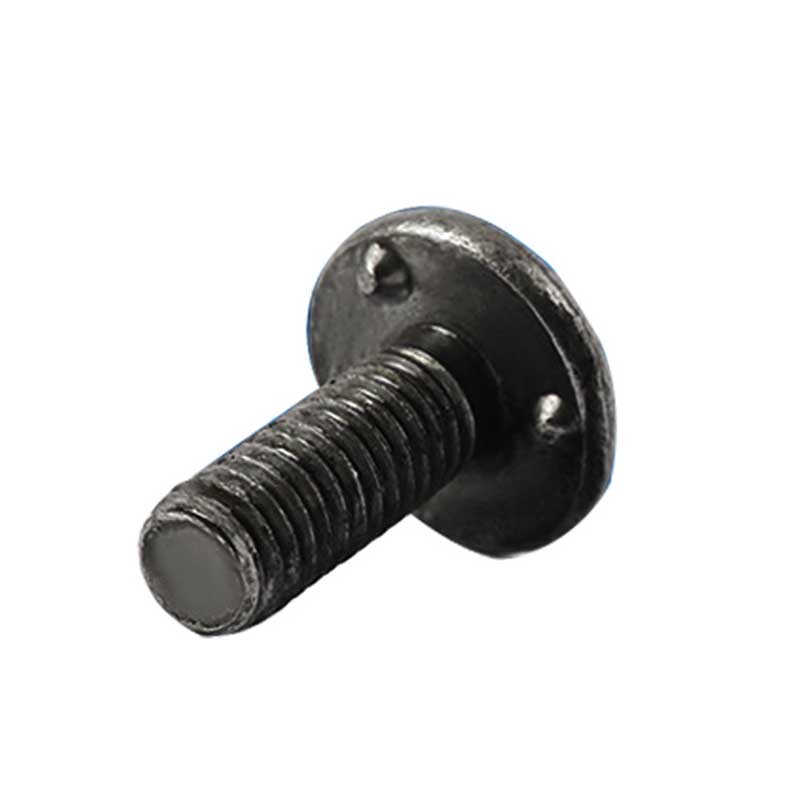

ٹائپ U3 پروجیکشن ویلڈ اسٹڈ ایک تیز رفتار حصہ ہے جو خاص طور پر ویلڈنگ کی تنصیبات کے لئے ڈیزائن کیا گیا ہے۔ ظاہری شکل سے ، اس جڑنا کے سر کے نیچے تین متوازی طور پر تقسیم شدہ چھوٹے پروٹریشن موجود ہیں ، اور یہ تینوں پروٹریشن ویلڈنگ کے لئے استعمال ہونے والے کلیدی ڈھانچے ہیں۔

درخواستیں اور پیرامیٹرز

پیر	#4	#6	#8	#10	1/4	5/16	3/8	1/2
P	40 \| 48	32 \| 40	32 \| 36	24 \| 32	20 \| 28 \| 32	18 \| 24 \| 32	16 \| 24 \| 32	13 \| 20 \| 28
ڈی کے میکس	0.26	0.323	0.385	0.448	0.575	0.755	0.88	1.005
ڈی کے منٹ	0.24	0.303	0.365	0.428	0.55	0.725	0.85	0.975
K میکس	0.046	0.052	0.068	0.068	0.083	0.099	0.114	0.146
K منٹ	0.036	0.042	0.058	0.058	0.073	0.089	0.104	0.136
D0 زیادہ سے زیادہ	0.045	0.055	0.075	0.085	0.105	0.125	0.135	0.155
D0 میرا	0.035	0.045	0.065	0.075	0.095	0.115	0.125	0.145
H زیادہ سے زیادہ	0.017	0.022	0.027	0.032	0.042	0.047	0.052	0.062
H منٹ	0.013	0.018	0.023	0.028	0.038	0.043	0.048	0.058
D1	0.18	0.226	0.0268	0.312	0.406	0.531	0.625	0.75
r زیادہ سے زیادہ	0.015	0.02	0.025	0.03	0.04	0.045	0.05	0.06

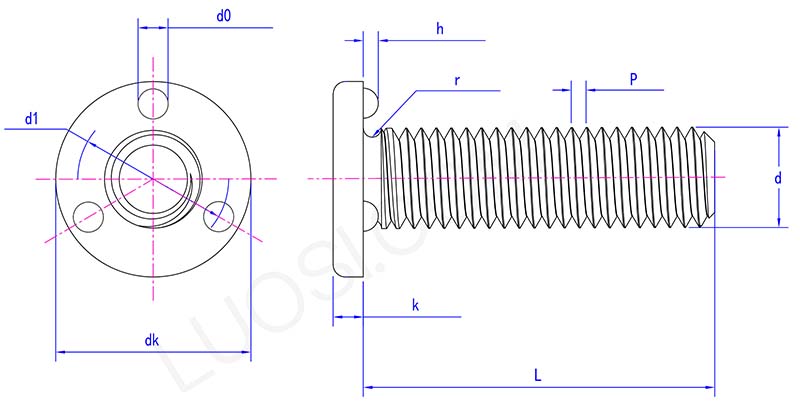

Type U3 projection weld stud parameter

ٹائپ U3 پروجیکشن ویلڈ اسٹڈز کو ٹریلر وائرنگ ہارنس کو ٹھیک کرنے کے لئے استعمال کیا جاسکتا ہے۔ وہ ٹریلر کی وائرنگ کے استعمال میں پھنس جانے کیبل تعلقات کے مسئلے کو حل کرسکتے ہیں۔ انہیں براہ راست ہر 12 انچ ٹریلر فریم میں ڈالیں۔ اس کی کنولر ویلڈنگ کی انگوٹھی اچھی طرح پگھل جاتی ہے اور ویلڈنگ کی رفتار تیز ہے۔ کلیمپ آن تار ہارنس فکسچر بغیر کسی سوراخ کی ضرورت کے جڑنا پر طے کیا جاتا ہے۔ کھردری سڑکوں پر ، اس کی زلزلہ کارکردگی بانڈڈ سپورٹ سے بہتر ہے۔

ٹائپ U3 پروجیکشن ویلڈ اسٹڈز شمسی پینل بریکٹ کی تعمیر کے لئے استعمال ہوتے ہیں۔ اگر آپ پتلی نالیدار چھت پر شمسی ریلیں انسٹال کرنا چاہتے ہیں تو ، وہ رساو کو روک سکتے ہیں۔ چھت کے پینل کے ذریعے شمسی ریل کو نیچے پورلن میں ویلڈ کریں۔ گرم پگھلنے والی سگ ماہی پانی کو گھسنے سے روک سکتی ہے۔ گائیڈ ریل کو براہ راست بولٹ کے ساتھ جڑوں پر ٹھیک کریں۔

کنویئر ریل فکسشن کے لئے U3 پروجیکشن ویلڈ اسٹڈز ٹائپ کریں۔ پتلی فریم پر گائیڈ بولٹ گر چکے ہیں ، لہذا آپ اسے بریکٹ کو تقویت دینے کے لئے استعمال کرسکتے ہیں۔ ہر 18 انچ فریم کے ساتھ ویلڈ کریں۔ بولٹ کے ساتھ جڑوں پر گائیڈ ریل کو ٹھیک کریں۔ تھریڈ لاتعلقی کی وجہ سے فوڈ فیکٹریوں میں ٹائم ٹائم کو کم کریں۔

ویلڈنگ

ویلڈنگ کے دوران U3 پروجیکشن ویلڈ اسٹڈز ٹائپ کریں ، سر کے نیچے تین پروٹریشن ورک پیس کی سطح پر مکمل طور پر رابطہ کرسکتے ہیں۔ ویلڈنگ کرنٹ کے ذریعہ پیدا ہونے والی گرمی کے ذریعے ، پروٹریشن اور ورک پیس تیزی سے پگھل جاتے ہیں اور ایک ساتھ مل جاتے ہیں ، جس سے ایک بہت ہی مستحکم کنکشن تشکیل ہوتا ہے جو کافی ٹینسائل اور قینچ قوتوں کا مقابلہ کرسکتا ہے۔
