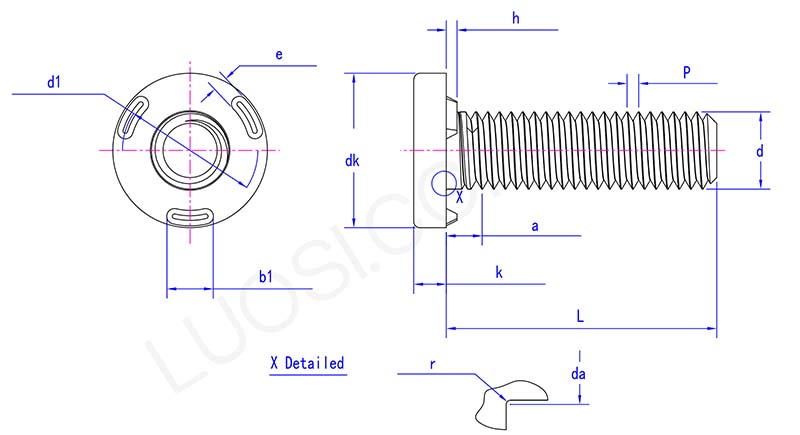

پیر |
ایم 5 | M6 | ایم 8 | M10 | M12 | M14 |
P |
0.8 | 1 | 1.25 | 1.5 | 1.5 | 1.5 |
ایک زیادہ سے زیادہ |
2.4 | 2.8 | 3.7 | 4.4 | 4.6 | 4.6 |
ڈی کے میکس |
10 | 12 | 16 | 20 | 24 | 28 |
ڈی کے منٹ |
9.64 | 11.57 | 15.57 | 19.48 | 23.48 | 27.48 |
D1 منٹ |
7.85 | 9.75 | 13.25 | 17.15 | 21.15 | 25.20 |
D1 زیادہ سے زیادہ |
8.21 | 10.11 | 13.68 | 17.58 | 21.67 | 25.72 |
H زیادہ سے زیادہ |
0.8 | 0.8 | 1.2 | 1.4 | 1.6 | 1.6 |
H منٹ |
0.7 | 0.7 | 1.1 | 1.3 | 1.5 | 1.5 |
K میکس |
2.2 | 2.7 | 3.2 | 4.2 | 5 | 5.8 |
K منٹ |
1.8 | 2.3 | 2.8 | 3.8 | 4.6 | 5.4 |
r منٹ |
0.1 | 0.15 | 0.15 | 0.15 | 0.15 | 0.2 |
اور زیادہ سے زیادہ |
1.7 | 1.7 | 2.2 | 2.2 | 2.2 | 2.7 |
ای منٹ |
1.3 | 1.3 | 1.8 | 1.8 | 1.8 | 2.3 |
B1 میکس |
3.9 | 4.4 | 5.9 | 7.9 | 9.4 | 11.5 |
B1 منٹ |
3.1 | 3.6 | 5.1 | 7.1 | 8.6 | 10.5 |
ہاں زیادہ سے زیادہ |
5.3 | 6.4 | 8.4 | 10.5 | 13 | 15 |

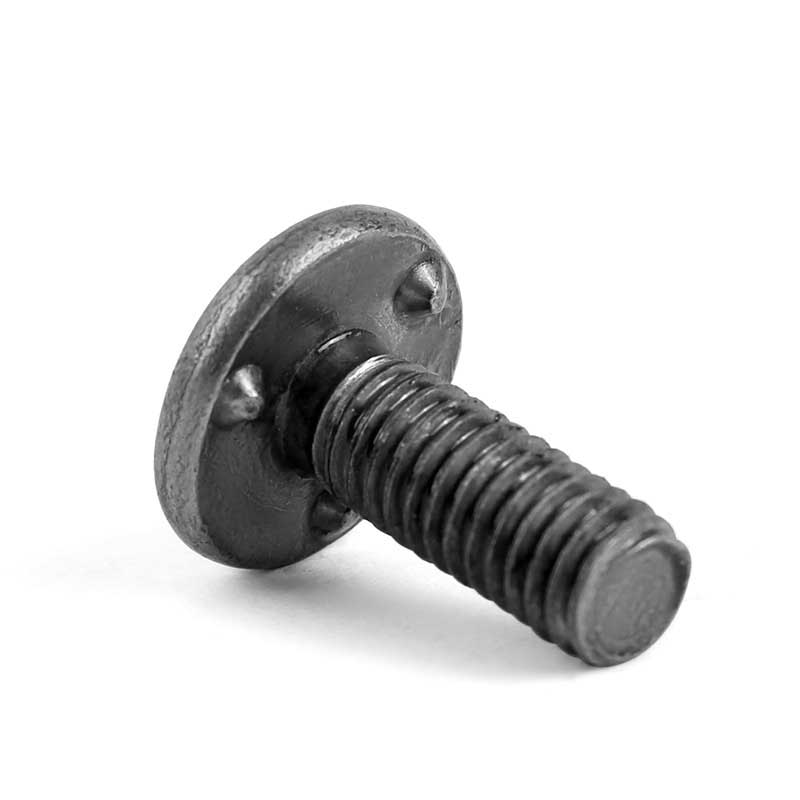

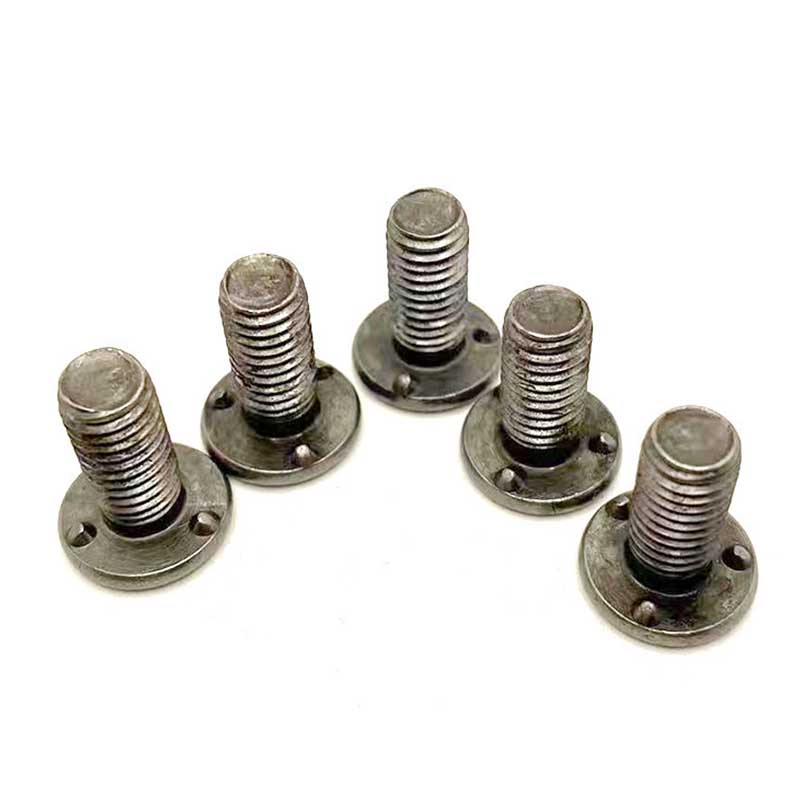

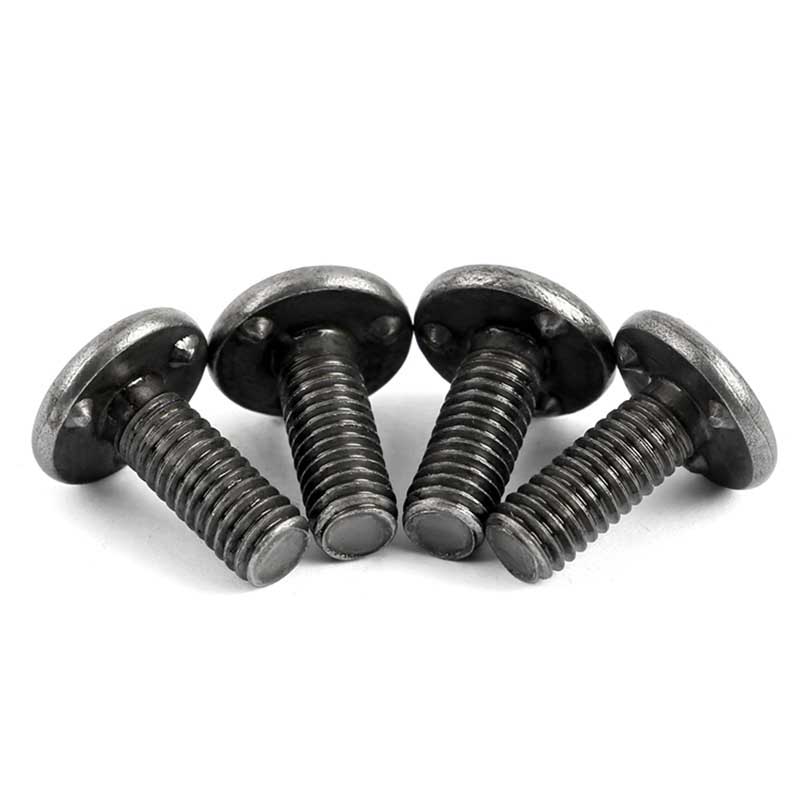

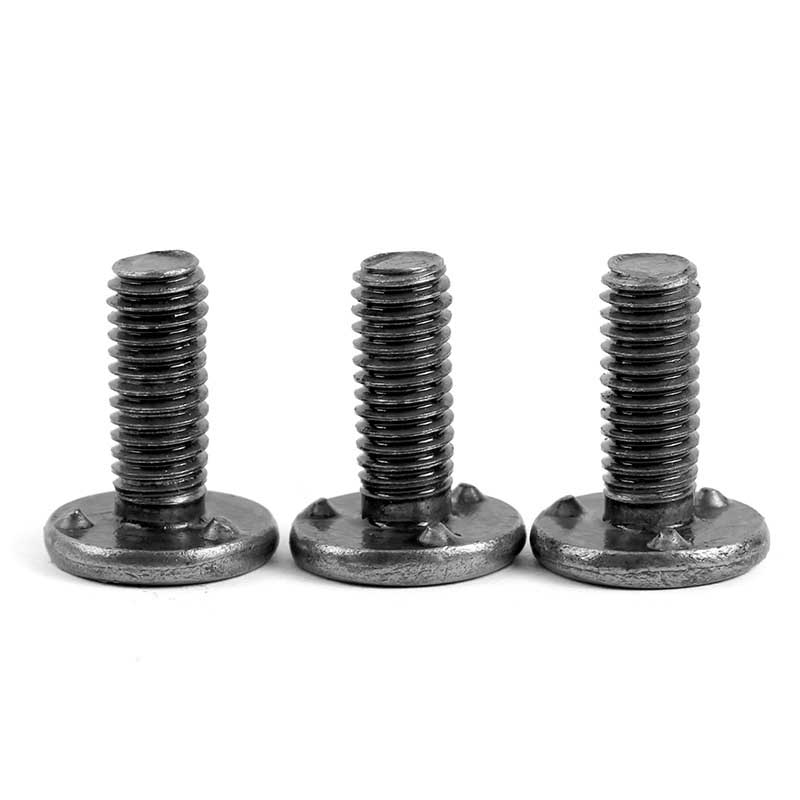

میٹرک تھریڈ کے ساتھ ویلڈ سکرو ویلڈنگ کے ذریعہ ورک پیس پر طے ہوتا ہے۔ اس قسم کا سکرو دونوں سر اور غیر ہیڈ شیلیوں میں آتا ہے۔ دھاگے کے مطابق ، اس کو مزید بیرونی دھاگے ویلڈیڈ سکرو اور اندرونی تھریڈ ویلڈیڈ سکرو میں درجہ بندی کیا جاسکتا ہے۔ وضاحتیں عام طور پر M5 سے M14 تک ہوتی ہیں۔
میٹرک دھاگوں کے ساتھ ویلڈ پیچ راستہ بریکٹ کی مرمت کے لئے استعمال ہوتے ہیں۔ اگربولٹراستہ بریکٹ کے سوراخ پہنے ہوئے ہیں ، ان کا استعمال کرکے ان کی مرمت کی جاسکتی ہے۔ فریم پر اسپاٹ ویلڈ پوائنٹس کو صاف کریں ، پیچ انسٹال کریں ، اور واشروں کے سوراخوں کے ذریعے اسپاٹ ویلڈنگ انجام دیں۔ بریکٹ کو بولٹ سے سخت کریں۔ اس میں صرف 3 منٹ کا وقت لگتا ہے اور اس میں دوبارہ سرخ ہونے یا ٹیپ کرنے کی ضرورت نہیں ہے۔ یہ سڑک کے کمپنوں کو ڈھیلے کیے بغیر برداشت کرسکتا ہے۔
میٹرک تھریڈ کے ساتھ ویلڈ سکرو کنویر بریکٹ کو اپ گریڈ کرنے کے لئے استعمال کیا جاتا ہے۔ اگر آپ کو موجودہ کنویر میں سینسر شامل کرنے کی ضرورت ہے تو ، بریکٹ کو جلدی سے انسٹال کرنے کے لئے ان کا استعمال کریں۔ مطلوبہ فریم گائیڈ ریلوں پر M8 سکرو ویلڈ کریں۔ کلیدی ڈھانچے میں سوراخوں کو ڈرل کرنے کی ضرورت نہیں ہے۔ سینسر بریکٹ براہ راست بولٹ کے ساتھ نئے دھاگے پر طے کیا جاتا ہے۔ اس سے تزئین و آرائش اور تنصیب کے دوران دوبارہ کام کرنے کے لئے درکار وقت کی بچت ہوتی ہے۔
ویلڈ سکرو ہائیڈرولک پائپنگ کو انسٹال کرنے کے لئے استعمال ہوتے ہیں۔ اگر سامان پر ہائیڈرولک نلی کلیمپ کو ٹھیک کرنا ضروری ہے تو ، ان کا استعمال لرزنے سے بچ سکتا ہے۔ ہر 18 انچ فریم کے ساتھ ساتھ M6 سکرو ویلڈ کریں۔ فکسچر بریکٹ براہ راست بولٹ کے ساتھ سکرو پر طے ہوتا ہے۔ وہ شیٹ میٹل سکرو سے بہتر مسلسل کمپن کا مقابلہ کرسکتے ہیں۔ رگڑ کی وجہ سے نلی کو پہننے سے روکیں۔
میٹرک تھریڈ کے ساتھ ویلڈ سکرو کی خصوصیت ویلڈنگ فکسنگ کے طریقہ کار کے استعمال میں ہے۔ عام مکینیکل کنکشن کے مقابلے میں ، ویلڈنگ پیچ اور بیس مادے کو ایک سخت بانڈ بنا سکتی ہے ، جو تقریبا almost مربوط ہے۔ میٹرک تھریڈز کے ڈیزائن کو مستقبل میں دوسرے حصوں کی تنصیب میں سہولت فراہم کرتے ہوئے ، داخلی دھاگوں کے ساتھ گری دار میوے یا اجزاء کے ساتھ آسانی سے ملاپ کیا جاسکتا ہے۔ مزید یہ کہ دھاگوں کی جہتی درستگی میٹرک کے معیارات کے مطابق ہوتی ہے ، جس سے یہ انتہائی ورسٹائل ہوتا ہے۔
