12 پوائنٹ فلینج سکرو

Xiaoguo® 12 Point Flange Screw کے لیے بلک میں فوری طور پر آرڈر دیں۔ اس پروڈکٹ میں ایک منفرد 12 نکاتی ہیڈ ڈیزائن ہے، اور یہ 12.9-گریڈ کے الائے اسٹیل سے بنا ہے جو بجھانے اور ٹیمپرنگ کے عمل سے گزرا ہے، جس کی حتمی ٹینسائل طاقت 1200 MPa سے زیادہ ہے، جو انجن کے ہیوی ڈیوٹی حصوں میں استعمال کے لیے موزوں ہے۔

انکوائری بھیجیں۔

مصنوعات کی وضاحت

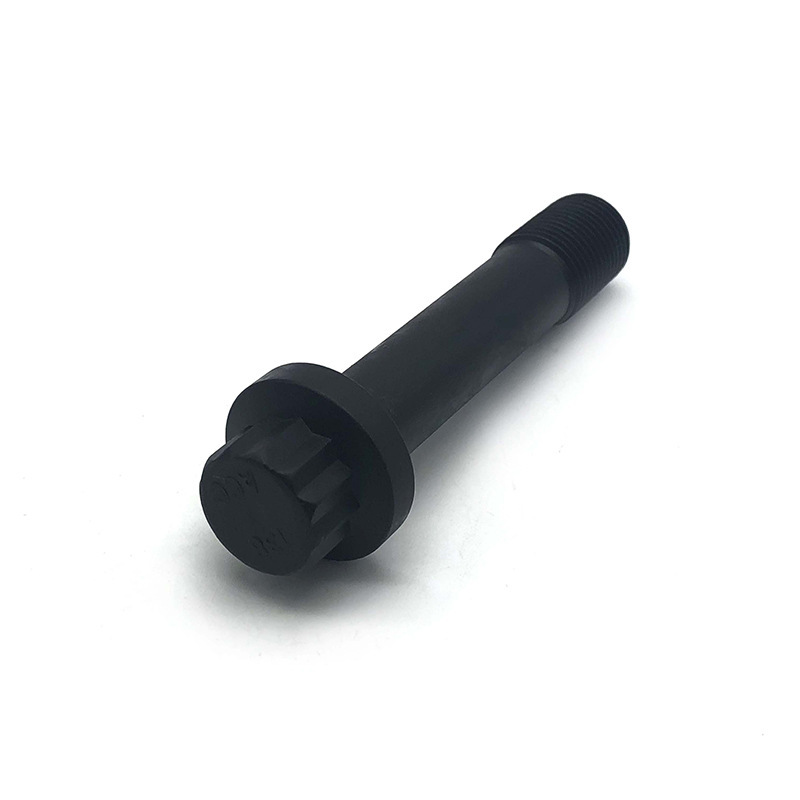

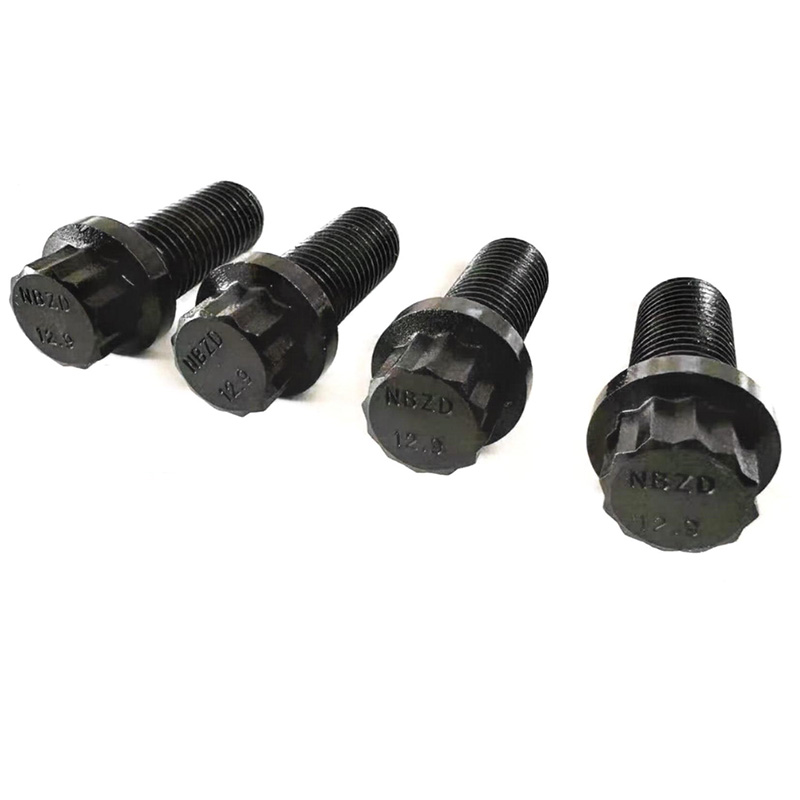

12 پوائنٹ فلینج اسکرو ایک اعلی کارکردگی والا فاسٹنر ہے جس کا سر بارہ کونوں پر مشتمل ہے اور نیچے کی طرف بڑھی ہوئی فلینج سپورٹ سطح ہے۔ اس کے سر کی شکل دوہرے ہیکساگونل ڈیزائن کو اپناتی ہے، جس میں بارہ نکاتی ڈرائیو اور ایک مربوط فلینج ڈھانچہ شامل ہے، خاص طور پر ہائی ٹارک اور کمپن ڈھیلے ہونے کی مزاحمت کے لیے ڈیزائن کیا گیا ہے۔

یہ 12 پوائنٹ فلینج سکرو عام طور پر آٹوموٹو ٹرانسمیشن سسٹم، انجن بلاکس، ہوائی جہاز کے انجن اور اعلیٰ طاقت والے صنعتی آلات میں استعمال ہوتا ہے۔ یہ روایتی ہیکساگونل ہیڈ بولٹ اور اندرونی ہیکساگونل سلنڈر ہیڈ سکرو کو تبدیل کرنے کے لیے ایک مثالی حل ہے۔ بارہ رخی ڈرائیو کی سطح کا ڈیزائن رنگ اسپینر یا بارہ رخی ساکٹ کے استعمال کی اجازت دیتا ہے، معیاری ہیکساگونل ہیڈز کے مقابلے میں تنگ جگہوں پر 30° ریپوزیشننگ آپریشن کو قابل بناتا ہے، جس کے نتیجے میں انسٹالیشن کی کارکردگی زیادہ ہوتی ہے۔

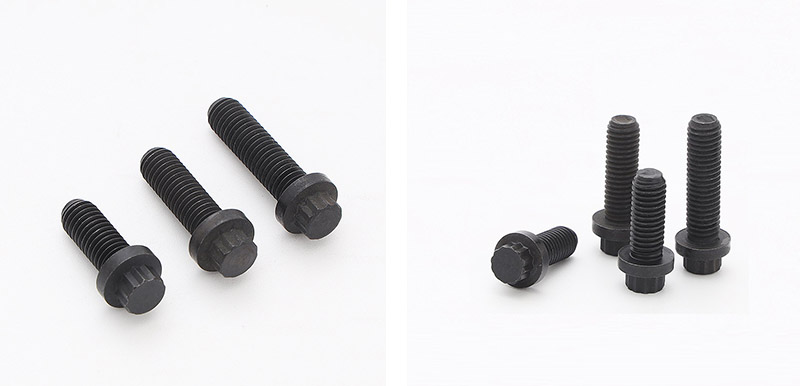

12 Point Flange Screw

بنیادی فائدہ

12 پوائنٹ فلینج سکرو کے بنیادی فوائد بنیادی طور پر درج ذیل پہلوؤں سے ظاہر ہوتے ہیں۔

(1) بارہ نکاتی سر کی قسم

مزید رابطے کی سطحیں: بارہ نکاتی سر کی قسم میں ہیکساگونل ہیڈ سے دوگنا زیادہ رابطہ سطحیں ہوتی ہیں، جو اسے سر کو نقصان پہنچائے بغیر زیادہ سخت ٹارک کو برداشت کرنے کے قابل بناتی ہیں۔

سلائیڈنگ اینگل کا خطرہ کم ہے: طاقت کی تقسیم زیادہ یکساں ہے، جس سے یہ ان ایپلی کیشنز کے لیے موزوں ہے جن کو زیادہ پری لوڈ کی ضرورت ہوتی ہے۔

（2） انٹیگریٹڈ فلانج

خود ساختہ فلینج کی سطح: کسی اضافی گسکیٹ کی ضرورت نہیں ہے۔ فلینج کے نچلے حصے میں سیرٹیڈ یا ابھرا ہوا ڈھانچہ ورک پیس کی سطح کے ساتھ تعاون کرتا ہے، مضبوط رگڑ قوت پیدا کرتا ہے۔

ہائی وائبریشن مزاحمت: یہ ہلتے ہوئے ماحول میں بھی پری لوڈ کو برقرار رکھ سکتا ہے، متحرک بوجھ والے علاقوں کے لیے موزوں ہے۔

（3） آسان تنصیب، جگہ بچاتا ہے

30 ° گردش: بارہ نکاتی سر کو 30 ° سے گھمایا جا سکتا ہے تاکہ رینچ میں ری پوزیشننگ کے لیے داخل کیا جا سکے۔ یہ ہیکساگونل ہیڈ کی 60° گردش کے مقابلے میں آدھی جگہ بچاتا ہے۔ محدود جگہ کے لیے موزوں ہے۔

(4) بڑا بیئرنگ ایریا

بڑھی ہوئی فلینج کی سطح رابطے کے علاقے کو بڑھاتی ہے: مؤثر طریقے سے دباؤ کو منتشر کرتی ہے اور نرم مواد جیسے ایلومینیم اور کاسٹ آئرن کو خراب ہونے سے روکتی ہے۔

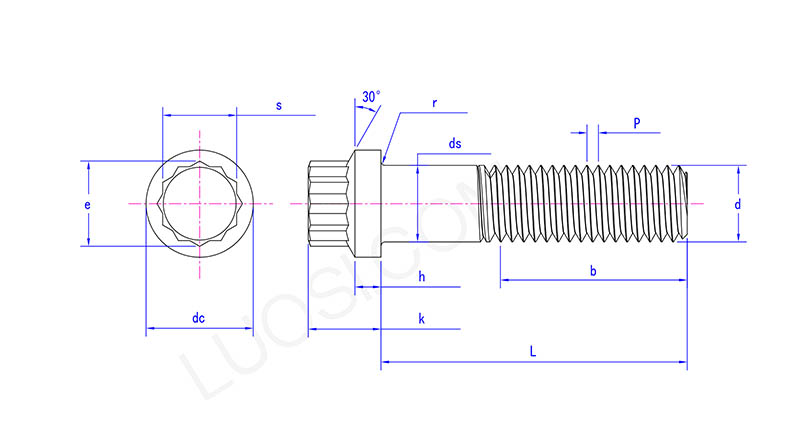

12 Point Flange Screw

پیر	ایم 22	M24	ایم 27	M30	ایم 33	ایم 36	ایم 39	ایم 42	ایم 45	ایم 48	M52
P	2.5	3	3	3.5	3.5	4	4	4.5	4.5	5	5
ڈی سی زیادہ سے زیادہ	33.3	38.1	38.1	42.8	47.5	52.3	57	61.7	66.5	76	76
ڈی سی منٹ	32.68	37.48	37.48	42.18	46.88	51.56	56.26	60.96	65.76	75.26	75.26
ڈی ایس زیادہ سے زیادہ	22	24	27	30	33.0	36	39	42.0	45.0	48	52
ڈی ایس منٹ	21.79	23.79	26.79	29.79	32.75	35.75	38.75	41.75	44.75	47.75	51.7
ای منٹ	25.4	27.7	27.7	34.6	36.90	41.60	47.30	47.30	53.10	57.70	57.70
h زیادہ سے زیادہ	6.9	7.98	7.98	9.21	9.62	10.82	12.71	12.56	15.65	16.1	16.1
گھنٹہ منٹ	6.54	7.35	7.35	8.78	9.19	10.39	12.28	12.13	15.13	15.58	15.58
k زیادہ سے زیادہ	22.36	25.56	25.56	28.96	32.0	35.2	38.3	41.4	44.7	51.03	51.03
k منٹ	22.04	25.24	25.24	28.54	31.6	34.80	37.90	41.00	44.30	50.57	50.57
r زیادہ سے زیادہ	1	1.2	1.20	1.4	1.60	1.60	1.80	1.80	2.00	2.20	2.20
r منٹ	0.75	0.95	0.95	1.15	1.35	1.35	1.55	1.55	1.75	1.82	1.82
s زیادہ سے زیادہ	22	24	24	30	32.00	36.00	41.00	41.00	46.0	50.0	50.0
s منٹ	21.79	23.79	23.79	29.79	31.75	35.75	40.75	40.75	45.75	49.75	49.75

(5) متبادل ہیکس ساکٹ سکرو

ہیڈ بیرونی قطر کی مطابقت: 12 پوائنٹ فلینج سکرو میں سوراخ کا سائز معیاری ہیکساگونل بیلناکار ہیڈ سکرو کے برابر ہے، لہذا اسے سوراخ کی پوزیشن میں ترمیم کیے بغیر براہ راست تبدیل کیا جا سکتا ہے، اور یہ زیادہ پائیدار بھی ہے۔

（6） اعلی طاقت کے درجات کی مکمل رینج

8.8 گریڈ، 10.9 گریڈ، 12.9 گریڈ اور سٹینلیس سٹیل A2-70/A4-80 کا احاطہ کرتا ہے، عام مشینری سے لے کر انتہائی بھاری بوجھ تک کے تمام حالات کی ضروریات کو پورا کرتا ہے۔

（7） بھرپور سنکنرن مزاحم حل

سطح کے مختلف علاج پیش کرتے ہیں جیسے الیکٹرو-گیلوانائزنگ، ہاٹ-ڈِپ گیلوانائزنگ، ڈیکرومیٹ کوٹنگ، زنک-نِکل الائے، اور بلیکننگ، جو انڈور، آؤٹ ڈور، میرین اور کیمیائی ماحول کے لیے موزوں ہے۔

(8) ایپلیکیشن فیلڈز کی وسیع رینج

آٹوموبائل (انجن، ٹرانسمیشن، چیسس)، ایرو اسپیس (انجن کے فریم، لینڈنگ گیئرز)، ہوا کی طاقت، کان کنی، پیٹرو کیمیکل، بحری جہاز، جنرل مشینری وغیرہ۔
