Flange کے ساتھ 6 پروجیکشن ہیکس ویلڈ نٹ

چین کے سپلائر اور مینوفیکچرر Xiaoguo® 6 پروجیکشن ہیکس ویلڈ نٹ کو فلینج کے ساتھ درست کولڈ ہیڈنگ کے عمل کے ذریعے تیار کیا جاتا ہے، یکساں ویلڈنگ پوائنٹس اور یہاں تک کہ ویلڈنگ کے معیار کو یقینی بناتا ہے۔ فیکٹری میں اعلی پیداواری کارکردگی ہے اور مصنوعات کی اہلیت کی شرح زیادہ سے زیادہ 99.8٪ ہے، جو صارفین کی بڑے پیمانے پر خریداری کی ضروریات کو پورا کر سکتی ہے۔

انکوائری بھیجیں۔

مصنوعات کی وضاحت

فلینج کے ساتھ 6 پروجیکشن ہیکس ویلڈ نٹ کا استعمال کیسے کریں؟

فلینج کے ساتھ 6 پروجیکشن ہیکس ویلڈ نٹ کے درست استعمال میں تین مراحل شامل ہیں: ویلڈنگ سے پہلے کی تیاری، ویلڈنگ آپریشن، اور ویلڈ کے بعد معائنہ اور بولٹ اسمبلی۔

【1】 ویلڈ سے پہلے کی تیاری

（1） گری دار میوے کی خصوصیات کی تصدیق کریں۔

چیک کریں کہ آیا دھاگے کی وضاحتیں، کارکردگی کے درجات، اور سطح کے علاج ڈیزائن کے مطابق ہیں۔ غلط وضاحتیں استعمال کرنے کے نتیجے میں بولٹ مناسب طریقے سے فٹ نہیں ہوں گے یا ویلڈنگ کی طاقت ناکافی ہوگی۔

（2） بنیادی مواد کا معائنہ کریں۔

بنیادی مواد ایک ویلڈ ایبل دھات ہونا چاہئے (جیسے کم کاربن اسٹیل، جستی اسٹیل، سٹینلیس سٹیل، وغیرہ)، جس کی موٹائی نٹ کے لیے تجویز کردہ حد کے اندر ہو (عام طور پر 0.8 سے 3.0 ملی میٹر)

6 Projection Hex Weld Nut with Flange

【2】ویلڈنگ آپریشن

（1） دستی ویلڈنگ (ایک ٹکڑوں یا چھوٹے بیچوں کے لئے)

نچلے الیکٹروڈ پوزیشننگ پن پر فلینج کے ساتھ 6 پروجیکشن ہیکس ویلڈ نٹ رکھیں، جس میں فلینج کی سطح نیچے کی طرف ہو اور ورک پیس کے ساتھ رابطے میں پروٹریشنز۔

ورک پیس (بیس میٹریل) کو نٹ کے اوپر ڈھانپیں، تاکہ نٹ کے پروٹریشنز ورک پیس کے ساتھ قریبی رابطے میں آجائیں۔

ویلڈنگ مشین شروع کریں، اوپری الیکٹروڈ کو نیچے کریں، دباؤ لگائیں اور پاور آن کریں۔

تھوڑے عرصے کے لیے دباؤ کو برقرار رکھیں (دباؤ برقرار رکھنا)، جس کی وجہ سے پگھلا ہوا کور مضبوط ہو جاتا ہے۔

الیکٹروڈ کو اٹھائیں اور ورک پیس کو ہٹا دیں۔

（2） خودکار ویلڈنگ (بڑا بیچ)

خود کار طریقے سے کھانا کھلانے کے لیے ہلتی ہوئی میز کا استعمال کرتے ہوئے، گری دار میوے کو نچلے الیکٹروڈ پوزیشننگ چیمبر میں بھیجا جاتا ہے۔

روبوٹ یا کنویئر بیلٹ ورک پیس کو ویلڈنگ اسٹیشن پر لے جاتے ہیں۔

ویلڈنگ کے عمل کو PLC کے ذریعے کنٹرول کیا جاتا ہے اور پیرامیٹرز کی اصل وقت میں نگرانی کی جاتی ہے۔

ویلڈنگ کے بعد خودکار مادہ۔

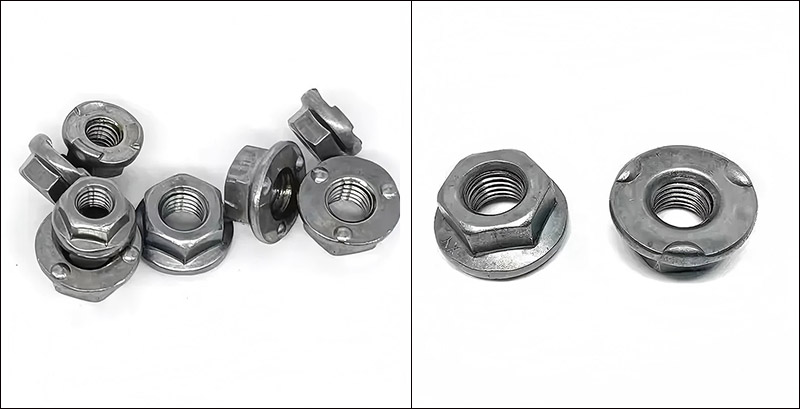

6 Projection Hex Weld Nut with Flange

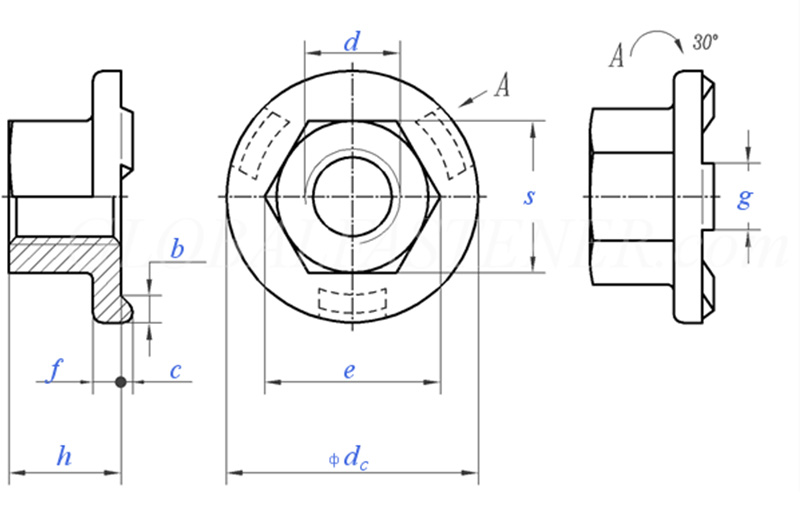

دھاگے کا سائز			M5	ایم 6	M8	ایم 10	ایم 12	ایم 14	ایم 16
d			M5	ایم 6	M8	ایم 10	ایم 12	ایم 14	ایم 16
P	موٹے دھاگے کی پچ		0.8	1	1.25	1.5	1.75	2	2
P	فائن تھریڈ پچ		/	/	/	/	15	1.5	1.5
C	برائے نام سائز	±0.1	0.8	0.8	1	1.2	1.2	1.2	1.2
ڈی سی	زیادہ سے زیادہ		15.5	18.5	22.5	26.5	30.5	33.5	36.5
ڈی سی	منٹ		14.5	17.5	21.5	25.5	29.5	32.5	35.5
e	منٹ		8.2	10.6	13.6	16.9	19.4	22.4	25
e	زیادہ سے زیادہ		8.5	10.9	14	17.5	20	23	26
f	برائے نام سائز	±0.25	1.7	2	2.5	3	3	4	4
g	برائے نام سائز	±0.1	4	5	6	7	8	8	8
m	منٹ		4.7	6.64	9.64	12.57	14.57	16.16	18.66
m	زیادہ سے زیادہ		5	7	10	13	15	17	19.5
S	زیادہ سے زیادہ		8	10	13	16	18	21	24
S	منٹ		7.64	9.64	12.57	15.57	17.57	20.48	23.48
b	زیادہ سے زیادہ = برائے نام سائز		2.2	2.7	2.7	2.95	3.2	3.45	3.7
b	منٹ		2	2.5	2.5	2.75	3	3.25	3.5
فی 1000 یونٹ ایس سی جی			/	5.7	12.2	21.8	29.4	45.8	/

【3】پوسٹ ویلڈ معائنہ

（1） ظاہری شکل: بصری معائنہ کے ذریعہ، چیک کریں کہ نٹ جھکا ہوا نہیں ہے، اور فلینج مضبوطی سے ورک پیس سے منسلک ہے۔

（2） تھریڈ گیج: جانچنے کے لئے تھریڈ گیج کا استعمال کریں، تھریڈ گیج آسانی سے گزرتا ہے، اور سٹاپ گیج رک جاتا ہے۔

（3） ٹارک ٹیسٹ: ٹارک رینچ کا استعمال کرتے ہوئے ویلڈڈ نٹ پر ٹارک لگائیں۔ نٹ گھومتا نہیں ہے، اور ویلڈ پوائنٹ آنسو نہیں ہے.

【4】فاسٹنر اسمبلی

فلینج کے ساتھ 6 پروجیکشن ہیکس ویلڈ نٹ کے ٹھیک ہونے کے بعد، انہیں بولٹ لگانے کے لیے استعمال کیا جا سکتا ہے۔

（1） دھاگے کی سیدھ: سب سے پہلے، بولٹ کو 2 سے 3 موڑوں میں اسکرو کرنے کے لیے اپنے ہاتھوں کا استعمال کریں۔ ایک بار جب اس کے ہموار ہونے کی تصدیق ہو جائے تو پھر ایک ٹول استعمال کریں۔

（2） ٹارک کو سخت کرنا: ٹارک رینچ کا استعمال کریں اور وضاحتوں کے مطابق ٹارک کو کنٹرول کریں۔

（3） بے ترکیبی: اسے باقاعدہ رنچ کا استعمال کرتے ہوئے آسانی سے جدا کیا جا سکتا ہے۔
