ہیکساگون فلینج ویلڈ گری دار میوے

چائنا مینوفیکچرر Xiaoguo® ہیکساگون فلانج ویلڈ نٹ بالکل درست پروسیسنگ کے ساتھ گریڈ 10.9 کے اعلیٰ معیار کے الائے اسٹیل سے بنا ہے۔ اس کی تناؤ کی طاقت 1000 MPa سے زیادہ ہے۔ ویلڈنگ پوائنٹس مستحکم ہیں، بوجھ برداشت کرنے کی صلاحیت زیادہ ہے، اور ٹیسٹ رپورٹ حاصل کی جا سکتی ہے۔

انکوائری بھیجیں۔

مصنوعات کی وضاحت

ہیکساگون فلانج ویلڈ نٹ ایک خاص فاسٹنر ہے جس کے نیچے ایک سرکلر فلینج اور اوپر ہیکساگونل شکل ہوتی ہے۔ فلینج کی نچلی سطح پر عام طور پر تین ویلڈنگ پروٹریشنز ہوتے ہیں (یا مالک کہتے ہیں)۔ اس نٹ کو پروٹروشن پگھلنے کے بعد مزاحمتی ویلڈنگ (باس ویلڈنگ) کے ذریعے دھات کی چادر میں مضبوطی سے ویلڈ کیا جاتا ہے، اس طرح ایک مستقل تھریڈڈ کنکشن حاصل ہوتا ہے۔

عام ویلڈنگ گری دار میوے کے مقابلے میں، ہیکساگون فلینج ویلڈ گری دار میوے میں فلینج کی سطح شامل ہوتی ہے، جو دباؤ کو تقسیم کرنے اور پتلی شیٹ کے اجزاء کو کچلنے سے بچانے کے لیے فلیٹ واشرز کی جگہ لے سکتی ہے۔ ایک ہی وقت میں، ہیکساگونل ہیڈ ڈیزائن بولٹ اسمبلی کے لیے معیاری رنچ یا ساکٹ استعمال کرنا آسان بناتا ہے۔ یہ پروڈکٹ پتلی شیٹ میٹل ڈھانچے جیسے آٹوموٹیو باڈیز، ہوم اپلائنس شیلز، الیکٹریکل کیبنٹ اور مکینیکل آلات کے تھریڈڈ کنکشن کے منظرناموں میں بڑے پیمانے پر استعمال ہوتی ہے۔

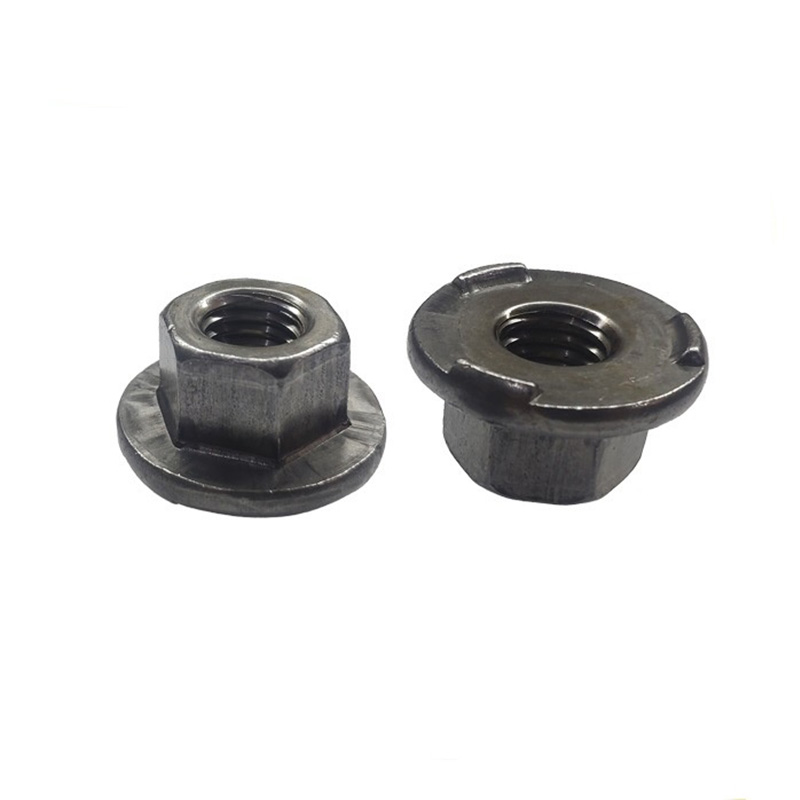

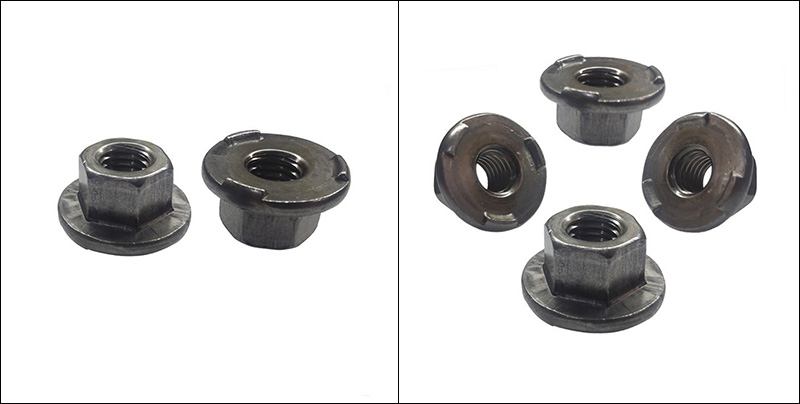

Hexagon Flange Weld Nuts

بنیادی ساختی خصوصیات

ہیکساگون فلانج ویلڈ نٹ کا ساختی ڈیزائن تین اہم اہداف کے گرد مرکوز ہے: "قابل اعتماد ویلڈنگ، درست پوزیشننگ، اور آسان اسمبلی"۔ بنیادی ساختی خصوصیات کا خلاصہ اس طرح کیا جا سکتا ہے:

(1) ہیکس ہیڈ

شکل: باقاعدہ مسدس۔ مخالف سمتوں کے طول و عرض ISO/DIN معیاری رواداری کی تعمیل کرتے ہیں۔

فنکشن: اسے کسی خاص ٹولز کی ضرورت کے بغیر اوپن اینڈ رینچ یا ساکٹ کا استعمال کرکے آسانی سے سخت کیا جاسکتا ہے۔

فائدہ: عام ہیکساگونل گری دار میوے کے ساتھ مطابقت رکھتا ہے، سائٹ پر اسمبلی اور دیکھ بھال کی سہولت فراہم کرتا ہے.

(2) فلینج بیس

شکل: بڑھا ہوا فلانج سطح

فنکشن: ورک پیس کے ساتھ رابطے کے علاقے میں اضافہ کریں، دباؤ کو تقسیم کریں، اور پتلی شیٹ کے مواد کو خراب ہونے سے روکیں۔

فلیٹ واشرز کو تبدیل کریں اور اجزاء اور اسمبلی کے مراحل کی تعداد کو کم کریں۔

فوائد: کنکشن کی وشوسنییتا کو بڑھاتا ہے اور مجموعی اخراجات کو کم کرتا ہے۔

(3) ویلڈ پروجیکشنز

یہ سب سے اہم خصوصیت ہے جو ہیکساگون فلانج ویلڈ گری دار میوے کو عام فلینج گری دار میوے سے ممتاز کرتی ہے۔

فیچر	تفصیل
مقدار	معیاری ڈیزائن 3 ٹکڑوں پر مشتمل ہوتا ہے، جو فلینج کی نچلی سطح کے ساتھ 120° پر یکساں طور پر تقسیم ہوتا ہے۔
شکل	کروی یا مخروطی ٹاپ، بغیر تیز کناروں کے ایک ہموار اور گول چوٹی کے ساتھ۔
اونچائی	0.5 - 0.8 ملی میٹر (بیس مواد کی موٹائی کے مطابق ایڈجسٹ)
فنکشن	① مزاحمتی ویلڈنگ کے دوران، پروٹریشن پہلے پگھلتے ہیں، ایک مستحکم پگھلا ہوا کور بنتا ہے؛ ② ویلڈنگ کی تبدیلی کو روکنے کے لیے تین نکاتی خودکار سینٹرنگ حاصل کی جاتی ہے۔ ③ جب ویلڈنگ کے عمل میں نہ ہو، تو ورک پیس کو عارضی طور پر جگہ پر رکھا جا سکتا ہے، جس سے خودکار پروڈکشن لائن کی پوزیشننگ میں آسانی ہوتی ہے۔
فوائد	ویلڈنگ کی رسائی یکساں ہے، پوزیشننگ کی درستگی زیادہ ہے، اور یہ روبوٹائزڈ خودکار ویلڈنگ کے لیے موزوں ہے۔

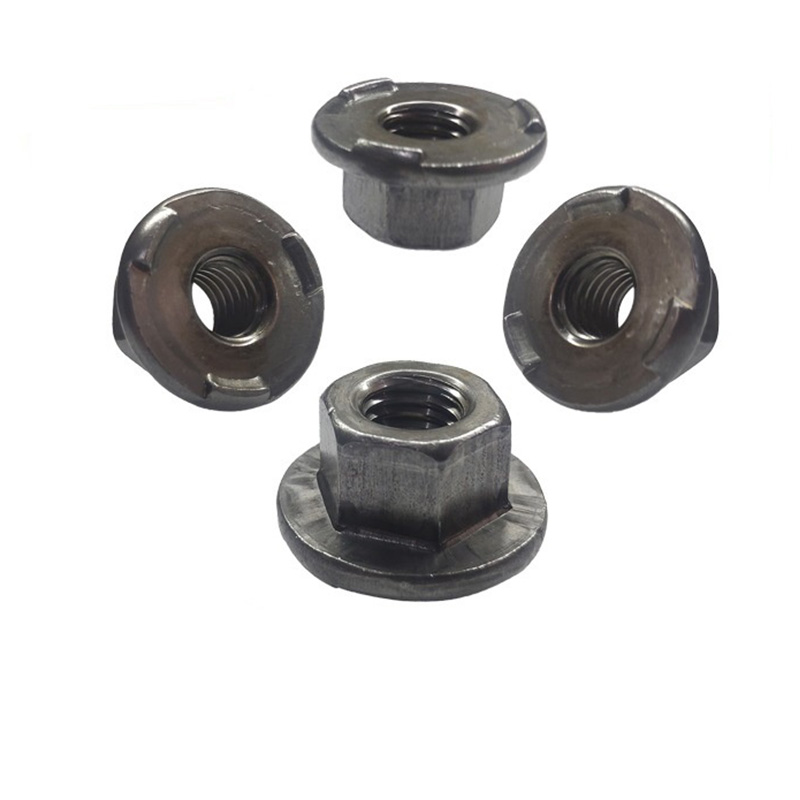

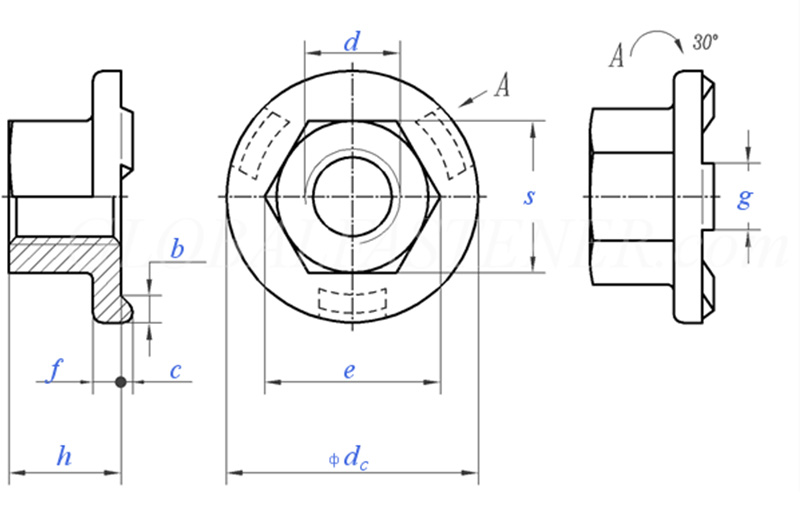

Hexagon Flange Weld Nuts

دھاگے کا سائز			M5	ایم 6	M8	ایم 10	ایم 12	ایم 14	ایم 16
d			M5	ایم 6	M8	ایم 10	ایم 12	ایم 14	ایم 16
P	موٹے دھاگے کی پچ		0.8	1	1.25	1.5	1.75	2	2
P	فائن تھریڈ پچ		/	/	/	/	15	1.5	1.5
C	برائے نام سائز	±0.1	0.8	0.8	1	1.2	1.2	1.2	1.2
ڈی سی	زیادہ سے زیادہ		15.5	18.5	22.5	26.5	30.5	33.5	36.5
ڈی سی	منٹ		14.5	17.5	21.5	25.5	29.5	32.5	35.5
e	منٹ		8.2	10.6	13.6	16.9	19.4	22.4	25
e	زیادہ سے زیادہ		8.5	10.9	14	17.5	20	23	26
f	برائے نام سائز	±0.25	1.7	2	2.5	3	3	4	4
g	برائے نام سائز	±0.1	4	5	6	7	8	8	8
m	منٹ		4.7	6.64	9.64	12.57	14.57	16.16	18.66
m	زیادہ سے زیادہ		5	7	10	13	15	17	19.5
S	زیادہ سے زیادہ		8	10	13	16	18	21	24
S	منٹ		7.64	9.64	12.57	15.57	17.57	20.48	23.48
b	زیادہ سے زیادہ = برائے نام سائز		2.2	2.7	2.7	2.95	3.2	3.45	3.7
b	منٹ		2	2.5	2.5	2.75	3	3.25	3.5
فی 1000 یونٹ ایس سی جی			/	5.7	12.2	21.8	29.4	45.8	/
