Hex Flange ویلڈنگ گری دار میوے

ویلڈنگ کا عمل

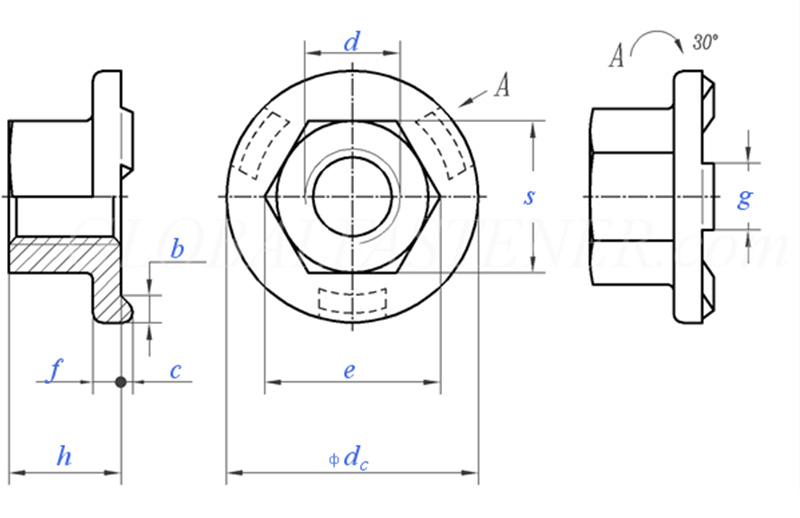

ہیکس فلانج ویلڈنگ گری دار میوے کی بنیادی ویلڈنگ کا عمل مزاحمتی جگہ ویلڈنگ ہے۔ یہ ایک موثر اور قابل اعتماد کنکشن طریقہ ہے۔ کام کرنے کا اصول ہوشیار ہے: نٹ کی فلینج سطح احتیاط سے ڈیزائن کیے گئے پروٹریشنز سے لیس ہے۔ جب ویلڈنگ کا کرنٹ گزرتا ہے، تو یہ پروٹریشنز مزاحمت کے سب سے زیادہ ارتکاز والے علاقے بن جاتے ہیں۔ بہت زیادہ دباؤ کے تحت، وہ تیزی سے پگھل جاتے ہیں، اس طرح ایک مضبوط ویلڈ کور بنتا ہے۔ کام کرنے کے عمل کو چار مراحل میں تقسیم کیا جا سکتا ہے:

(1) پوزیشننگ اور پریشرائزیشن

خودکار کھانا کھلانے کا نظام ہیکس فلانج ویلڈنگ گری دار میوے کو بیس میٹریل پر بالکل ٹھیک پوزیشن دیتا ہے۔ اوپری اور نچلے الیکٹروڈز پہلے سے طے شدہ دباؤ کا اطلاق کرتے ہیں، نٹ اور شیٹ میٹل کے درمیان سخت فٹ ہونے کو یقینی بناتے ہیں۔

（2） الیکٹرک ہیٹنگ

کئی ہزار ایمپیئر کا کرنٹ ایک لمحے میں پروٹریشنز سے گزرتا ہے، جس کی وجہ سے ان کے نیچے کا علاقہ تیزی سے پگھل جاتا ہے۔

（3） دباؤ برقرار رکھنے اور کرسٹاللائزیشن

کرنٹ منقطع ہونے کے بعد، الیکٹروڈ پریشر برقرار رہتا ہے، جس سے پگھلی ہوئی دھات ٹھنڈا ہو جاتی ہے اور دباؤ میں کرسٹلائز ہوتی ہے، جس سے ایک گھنے ویلڈ کور بنتا ہے۔

(4) ری سیٹ اور تکمیل

الیکٹروڈ اٹھا لیا جاتا ہے، اور ایک ویلڈنگ سائیکل مکمل ہو جاتا ہے۔ ویلڈیڈ نٹ کو شیٹ میٹل کے ساتھ مربوط کیا جاتا ہے، اور اس کے دھاگے کی طاقت عام طور پر بنیادی مواد سے زیادہ ہوتی ہے۔

کلیدی عمل کے پیرامیٹرز

ہیکس فلانج ویلڈنگ گری دار میوے کے لیے بہترین ویلڈنگ کا معیار حاصل کرنے کے لیے، درج ذیل تین کلیدی پیرامیٹرز پر درست کنٹرول بہت اہمیت کا حامل ہے:

(1) ویلڈنگ کرنٹ

یہ ویلڈنگ کی طاقت کو متاثر کرنے والا بنیادی عنصر ہے۔ اگر کرنٹ بہت کم ہے تو اس کے نتیجے میں نامکمل ویلڈنگ ہو گی۔ اگر یہ بہت زیادہ ہے، تو یہ ہیکس فلینج ویلڈنگ کے گری دار میوے کے چھڑکنے یا یہاں تک کہ "برن تھرو" کا سبب بن سکتا ہے۔

(2) الیکٹروڈ پریشر

یہ یقینی بنانے کے لیے کافی دباؤ فراہم کرنا ضروری ہے کہ ورک پیس مضبوطی سے رابطے میں ہے، لیکن ضرورت سے زیادہ دباؤ وقت سے پہلے پروٹریشن کو کچل سکتا ہے، اس طرح ویلڈنگ کا اثر کمزور ہو جاتا ہے۔

(3) ویلڈنگ کا وقت

یہ عام طور پر بہت مختصر ہوتا ہے (چند دسیوں ملی سیکنڈ) اور گرمی کے ان پٹ کو کنٹرول کرنے کے لیے استعمال کیا جاتا ہے، نٹ کو زیادہ گرم ہونے سے روکتا ہے۔

مثال کے طور پر ایک عام M8 ہیکس فلانج ویلڈنگ نٹ کے ساتھ 1.5 ملی میٹر کم کاربن اسٹیل پلیٹ کی ویلڈنگ کو لیں۔ حوالہ کے پیرامیٹرز ہیں:

الیکٹروڈ پریشر: 2.5 - 4.0 kN

ویلڈنگ کرنٹ: 8 - 11 kA

ویلڈنگ کا وقت: 8 - 15 سائیکل (تقریبا 0.16 - 0.3 سیکنڈ)
