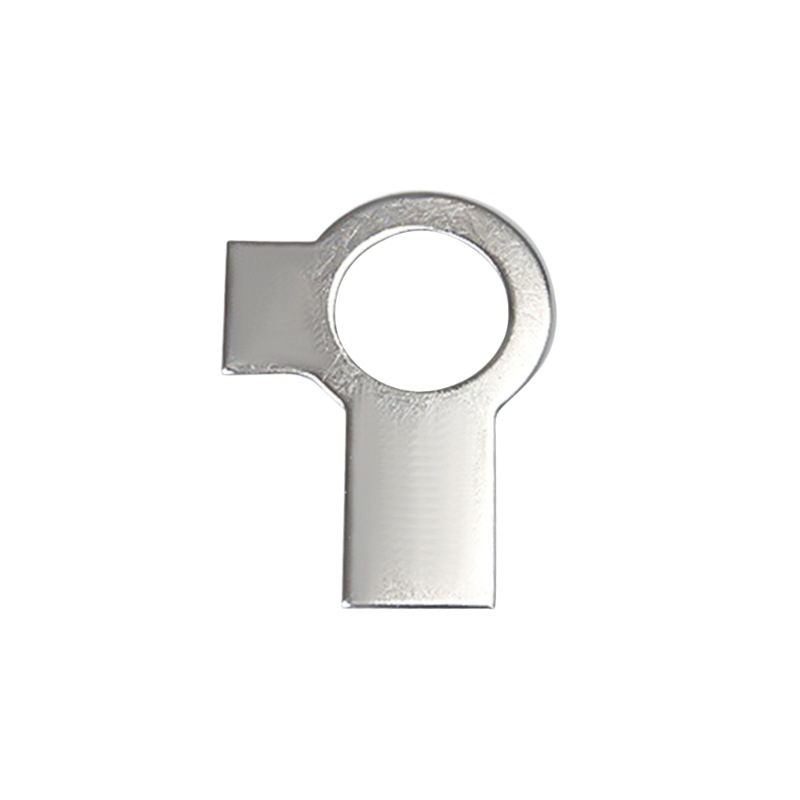

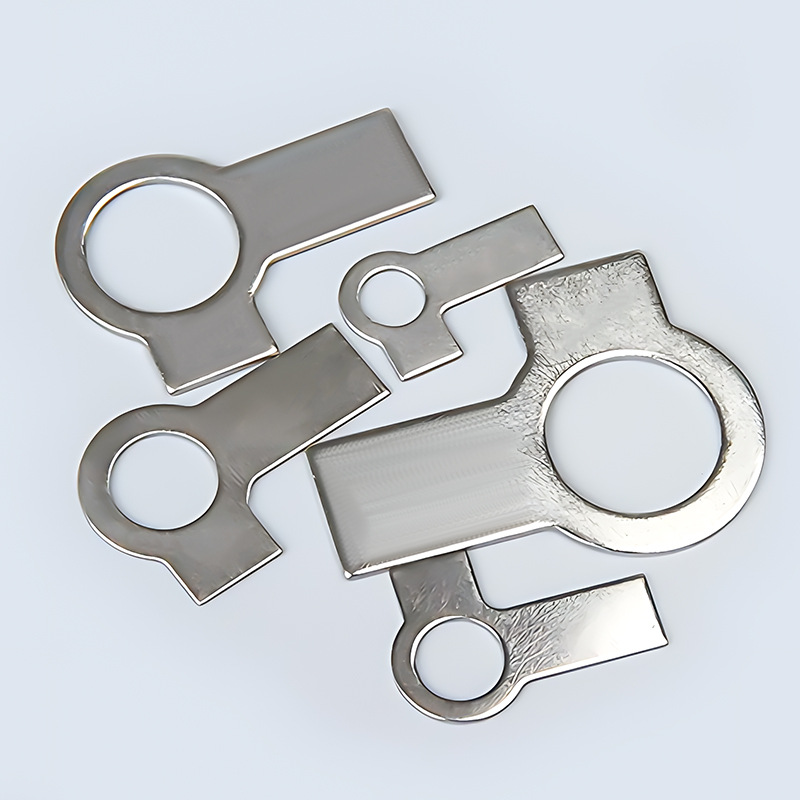

لمبی ٹیب اور ونگ کے ساتھ سیاہ اسٹیل ٹیب واشر

Xiaoguo® فیکٹری کے ذریعہ تیار کردہ لانگ ٹیب اور ونگ کے ساتھ بلیک اسٹیل ٹیب واشرز کا ڈھانچہ سادہ ہے، جو چلانے اور استعمال میں آسان ہے۔ تنصیب کے دوران، صرف ایک باقاعدہ رنچ کی ضرورت ہے، اور کسی اضافی ٹولز کی ضرورت نہیں ہے۔

انکوائری بھیجیں۔

مصنوعات کی وضاحت

لانگ ٹیب اور ونگ کے ساتھ بلیک اسٹیل ٹیب واشرز کی تنصیب میں چار آسان مراحل شامل ہیں۔ براہ کرم محفوظ لاکنگ اثر کو یقینی بنانے کے لیے آپریشن کے لیے درج ذیل ترتیب پر عمل کریں۔

【1】آلہ

رنچ (گری دار میوے یا بولٹ کو سخت کرنے کے لیے استعمال کیا جاتا ہے)

نوک دار ناک کا چمٹا یا چپٹی ناک کا چمٹا (کان کے ٹکڑوں کو موڑنے کے لیے استعمال کیا جاتا ہے)

(اختیاری) ہتھوڑا + فلپس سکریو ڈرایور (موٹے واشروں کے لیے)

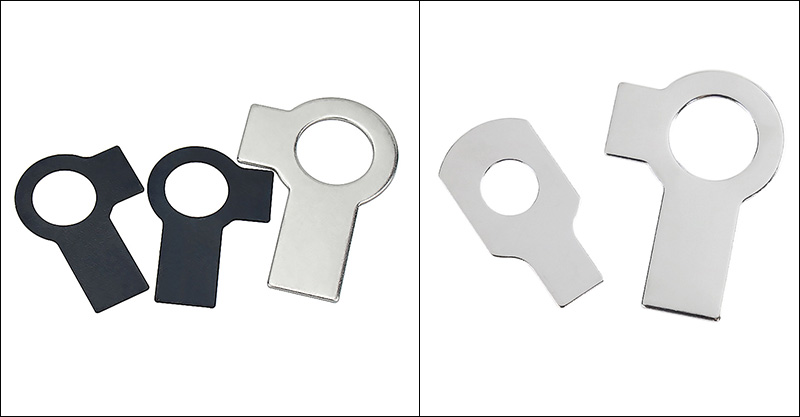

Black Steel Tab Washers With Long Tab and Wing

【2】انسٹالیشن کے مراحل

(1) واشر کو فٹ کریں۔

بولٹ کو ورک پیس کے سوراخ سے گزریں۔ لمبی ٹیب اور ونگ والے بلیک اسٹیل ٹیب واشرز کو بولٹ پر لگائیں، لمبے ٹیب اور چھوٹے ٹیب دونوں کو باہر کی طرف رکھیں۔ اس بات کو یقینی بنائیں کہ واشر سطح کے خلاف چپٹا ہے۔

(2) نٹ کو سخت کریں۔

نٹ کو باندھنے کے لیے رینچ کا استعمال کریں جب تک کہ یہ مطلوبہ ٹارک تک نہ پہنچ جائے۔

（3） مختصر ٹیب کو موڑیں۔

چمٹا کے ساتھ مختصر ٹیب کو پکڑو اور اسے اوپر کی طرف موڑ دیں۔

（4） لمبے ٹیب کو موڑیں۔

لمبے ٹیب کو نیچے یا سائیڈ پر موڑنے کے لیے چمٹا استعمال کریں۔ اسے حصے کی نالی میں فولڈ کریں، یا حصے کے کنارے سے مضبوطی سے موڑیں۔

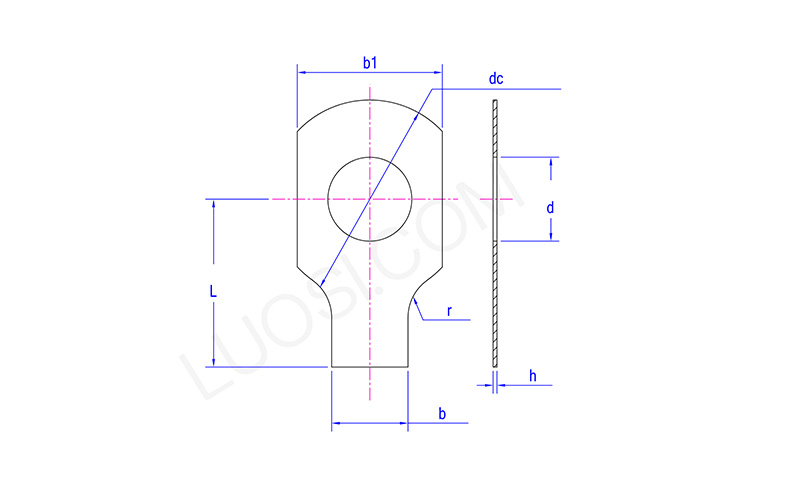

Black Steel Tab Washers With Long Tab and Wing

پیر	φ3	φ 4	φ5	φ6	φ8	φ10	φ12	φ14	φ16	φ18	φ20
ڈی زیادہ سے زیادہ	3.5	4.5	5.6	6.76	8.76	10.93	13.43	15.43	17.43	19.52	21.52
ڈی منٹ	3.2	4.2	5.3	6.4	8.4	10.5	13	15	17	19	21
ڈی سی زیادہ سے زیادہ	10	14	17	19	22	26	32	32	40	45	45
ڈی سی منٹ	9.64	13.57	16.57	18.48	21.48	25.48	31.38	31.38	39.38	44.38	44.38
L منٹ	11.65	13.65	15.65	17.65	19.58	21.58	27.58	27.58	31.5	35.5	35.5
L زیادہ سے زیادہ	12.35	14.35	16.35	18.35	20.42	22.42	28.42	28.42	32.5	36.5	36.5
h	0.4	0.4	0.5	0.5	0.5	0.5	1	1	1	1	1
b1	7	9	11	12	16	19	21	25	32	38	38
r	2.5	2.5	2.5	4	4	6	10	10	10	10	10

【3】انسٹالیشن کا معائنہ

چھوٹے کان نٹ کے جہاز کے ساتھ مضبوطی سے جڑے ہوتے ہیں، نٹ کو گھومنے سے روکتے ہیں۔

لمبے کان مضبوطی سے لگے ہوئے ہیں اور لمبے ٹیب اور ونگ والے بلیک اسٹیل ٹیب واشر ورک پیس کی نسبت نہیں گھوم سکتے ہیں۔

دونوں کانوں کے ٹکڑوں میں کوئی دراڑ نہیں ہے اور نہ ہی ضرورت سے زیادہ موڑنے یا نقصان پہنچا ہے۔

【4】 نوٹس برائے توجہ

（1） واحد استعمال: تنصیب کے بعد، کان کے ٹکڑے مستقل طور پر جھکے ہوئے ہیں۔ ہٹاتے وقت، انہیں ہتھوڑے یا کاٹ کر سیدھا کرنا چاہیے۔ لمبی ٹیب اور ونگ والے بلیک اسٹیل ٹیب واشرز کو دوبارہ استعمال نہیں کیا جا سکتا۔

（2）زیادہ موڑیں: بار بار موڑنے یا ضرورت سے زیادہ موڑنے والے زاویے کان کے ٹکڑے کی جڑ کو ٹوٹنے کا سبب بن سکتے ہیں، اس کے لاکنگ فنکشن کو کھو سکتے ہیں۔

（3） اسے غلط نہ سمجھیں: چھوٹے کان ہمیشہ اوپر کی طرف اور لمبے کانوں کو نیچے کی طرف اشارہ کرنا چاہئے۔
