لمبے ٹیب اور پروں کے ساتھ ٹیب واشر

Xiaoguo® فیکٹری کے ذریعہ تیار کردہ لانگ ٹیب اور پنکھوں کے ساتھ ٹیب واشرز اینٹی لوزنگ فنکشن کے لحاظ سے انتہائی قابل اعتماد ہیں۔ یہاں تک کہ مسلسل کمپن اور اثر کے حالات کے تحت، وہ ایک اچھی تالا کی حالت کو برقرار رکھ سکتے ہیں.

انکوائری بھیجیں۔

مصنوعات کی وضاحت

لانگ ٹیب اور ونگز والے ٹیب واشرز کے کام کرنے والے اصول رگڑ یا لچک کے بجائے خالص مکینیکل لاکنگ پر مبنی ہیں۔ بنیادی طریقہ کار یہ ہے کہ کان کے دو ٹکڑوں کو موڑ دیا جائے، اس طرح جسمانی طور پر نٹ (یا بولٹ ہیڈ) کو ورک پیس کی نسبت گھومنے سے روکا جاتا ہے۔

【1】مخصوص کامعمل

（1） عام تنصیب، کان کے ٹیبز کے ساتھ محفوظ ہیں۔

ٹیب واشرز کو لمبی ٹیب اور پنکھوں کے ساتھ بولٹ پر رکھیں، پھر نٹ کو سخت کریں۔ اس مقام پر، دونوں کان کے ٹیب سیدھے رہتے ہیں اور جھکے نہیں ہوتے۔

（2） چھوٹے کانوں کو موڑیں اور گری دار میوے کو لاک کریں۔

چھوٹے کانوں کو اوپر کی طرف موڑنے کے لیے چمٹا استعمال کریں، تاکہ وہ نٹ کے ایک طرف مضبوطی سے چپک جائیں۔ چھوٹے کانوں کو نٹ کے ہوائی جہاز کے خلاف آرام کرنا چاہئے تاکہ اسے گھومنے سے روکا جاسکے۔

（3） لمبے کانوں کو موڑیں اور ٹیب واشرز کو لمبے ٹیب اور پروں کے ساتھ ٹھیک کریں

لمبے کانوں کو نیچے کی طرف یا ایک طرف موڑیں، تاکہ وہ ورک پیس کے کنارے کو پکڑ سکیں، ورک پیس پر سلاٹ ہولز میں داخل کر سکیں یا فکسڈ پروٹرشن کے خلاف آرام کریں۔

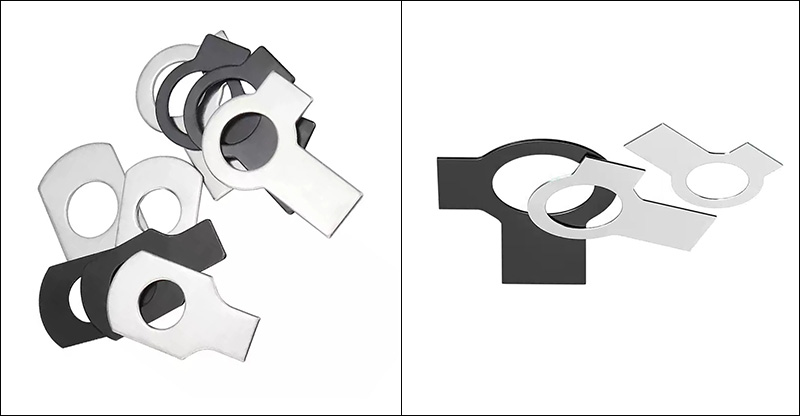

Tab Washers With Long Tab And Wings

【2】حتمی اثر کا تعین

لمبے کان نے واشر کو ورک پیس پر لگا دیا، اس بات کو یقینی بناتے ہوئے کہ واشر گھوم نہ سکے۔

چھوٹے کان نٹ اور واشر کو ایک ساتھ بند کر دیتے ہیں، اور نٹ بھی نہیں گھوم سکتا۔

چونکہ واشر اور نٹ کے درمیان کوئی رشتہ دار حرکت نہیں ہو سکتی، اس لیے بولٹ کنکشن مکمل طور پر مقفل ہے۔

【3】رگڑ پر مبنی اینٹی لوزنگ میکانزم سے فرق

رگڑ تالا: یہ مزاحمت پیدا کرکے گردش کو روکتا ہے۔ کمپن اس مزاحمت پر قابو پا سکتی ہے اور ڈھیلی پڑ سکتی ہے۔

لمبے ٹیب اور پنکھوں کے ساتھ ٹیب واشر: براہ راست جسمانی مداخلت کے ذریعہ، جب تک کہ کان کا ٹکڑا جھکا یا خراب نہ ہو، نٹ بالکل نہیں گھومے گا۔ یہ تالا لگانے کا طریقہ کار کمپن، چکنا یا درجہ حرارت کی تبدیلیوں سے متاثر نہیں ہوتا ہے۔

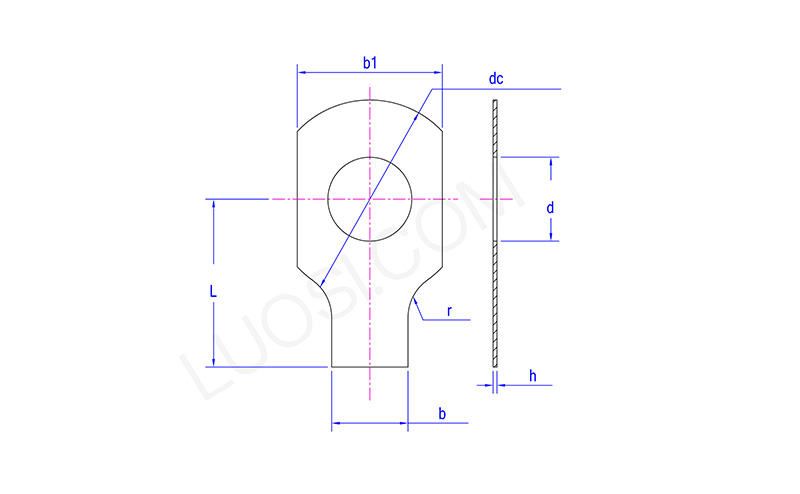

Tab Washers With Long Tab And Wings

پیر	φ3	φ 4	φ5	φ6	φ8	φ10	φ12	φ14	φ16	φ18	φ20
ڈی زیادہ سے زیادہ	3.5	4.5	5.6	6.76	8.76	10.93	13.43	15.43	17.43	19.52	21.52
ڈی منٹ	3.2	4.2	5.3	6.4	8.4	10.5	13	15	17	19	21
ڈی سی زیادہ سے زیادہ	10	14	17	19	22	26	32	32	40	45	45
ڈی سی منٹ	9.64	13.57	16.57	18.48	21.48	25.48	31.38	31.38	39.38	44.38	44.38
L منٹ	11.65	13.65	15.65	17.65	19.58	21.58	27.58	27.58	31.5	35.5	35.5
L زیادہ سے زیادہ	12.35	14.35	16.35	18.35	20.42	22.42	28.42	28.42	32.5	36.5	36.5
h	0.4	0.4	0.5	0.5	0.5	0.5	1	1	1	1	1
b1	7	9	11	12	16	19	21	25	32	38	38
r	2.5	2.5	2.5	4	4	6	10	10	10	10	10
