لمبی اور مختصر ٹیب کے ساتھ ٹیب واشر

Xiaoguo® فیکٹری کے ذریعہ تیار کردہ لمبی اور مختصر ٹیب والے ٹیب واشر رگڑ کے بجائے میکانکی طور پر بند کردیئے جاتے ہیں۔ مکینیکل لاکنگ بنیادی طور پر گردش کو روکتا ہے اور لاکنگ کا اثر بہت واضح ہے۔

انکوائری بھیجیں۔

مصنوعات کی وضاحت

طویل اور مختصر ٹیب کے ساتھ ٹیب واشر، جو DIN 463 مکینیکل لاکنگ رِنگ کے ساتھ مطابقت رکھتا ہے، ایک واحد ٹکڑا ہے، خالصتاً مکینیکل لاکنگ اینٹی لوزنگ رِنگ۔ یہ ایک ہی ڈائی کاسٹنگ کے عمل کے ذریعے بنتا ہے، جس میں ایک لمبا کان کا ٹکڑا اور ایک چھوٹا کان کا ٹکڑا ہوتا ہے، جس کے دو کان کے ٹکڑے تقریباً 90° کا زاویہ بناتے ہیں۔ یہ ہیکساگونل بولٹ/نٹس کے لیے استعمال کیا جاتا ہے، ایک لمبے اور ایک چھوٹے کان کے ٹکڑے کو موڑنے کے ذریعے اینٹی لوزنگ حاصل کرنے کے لیے، اور یہ ہائی وائبریشن، متحرک بوجھ اور تھرمل توسیع اور سکڑاؤ کے حالات کے لیے موزوں ہے۔ یہ ڈھانچہ نٹ یا بولٹ کی رشتہ دار گردش کو مکمل طور پر روک سکتا ہے، قابل بھروسہ مکینیکل لاکنگ کو حاصل کرتا ہے۔

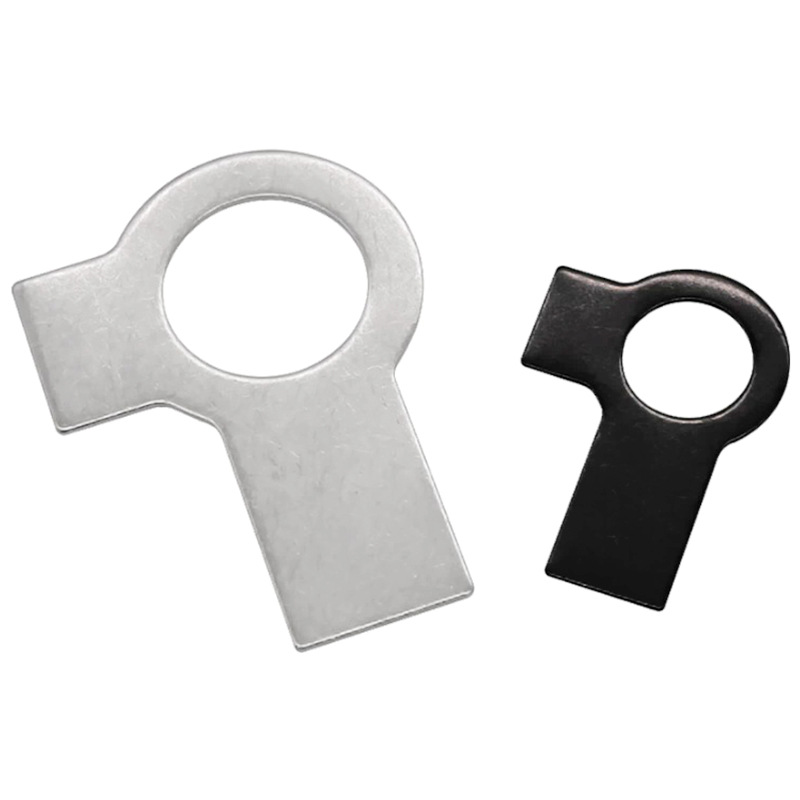

< style="text-align:center;"> Tab Washers With Long And Short Tab

ساختی خصوصیات

طویل اور مختصر ٹیب والے ٹیب واشرز کی ساختی خصوصیات درج ذیل ہیں:

（1） انٹیگریٹڈ سٹیمپنگ مولڈنگ

لمبے اور چھوٹے ٹیب والے پورے ٹیب واشر کو کولڈ سٹیمپنگ کے عمل کے ذریعے دھات کی ایک شیٹ سے بنایا گیا ہے۔ کوئی ویلڈنگ یا اضافی اجزاء نہیں ہے، جس کے نتیجے میں ایک سادہ ساخت، اعلی طاقت اور کم قیمت ہے.

（2） ڈبل کان ڈیزائن (ایک لمبا اور ایک چھوٹا)

لمبے اور چھوٹے ٹیب والے ٹیب واشرز کا مرکزی حصہ سرکلر ہوتا ہے، اور کان کے دو ٹکڑے بیرونی کنارے کے ساتھ باہر کی طرف بڑھتے ہیں:

مختصر ٹیب: لمبائی میں چھوٹا

لمبا ٹیب: لمبائی میں لمبا

دونوں کانوں کے ٹکڑے ایک دوسرے کے ساتھ تقریباً 90 ڈگری کا زاویہ بناتے ہیں۔

（3） کان کے ٹکڑے کی جڑ میں تناؤ کی رہائی کا ڈھانچہ ہے۔

کان کے ٹکڑے اور سرکلر باڈی کے درمیان کنکشن پوائنٹ پر، گول کونے یا معمولی چوڑائی کے سکڑاؤ کو موڑنے کے دوران تناؤ کے ارتکاز کو کم کرنے اور کان کے ٹکڑے کو ٹوٹنے سے روکنے کے لیے ڈیزائن کیا گیا ہے۔

(4) بیلناکار جسم

جسم کی موٹائی یکساں ہے۔ جسم پر کوئی دانت یا مائل سطحیں نہیں ہیں، اور سطح عام طور پر ہموار ہوتی ہے۔

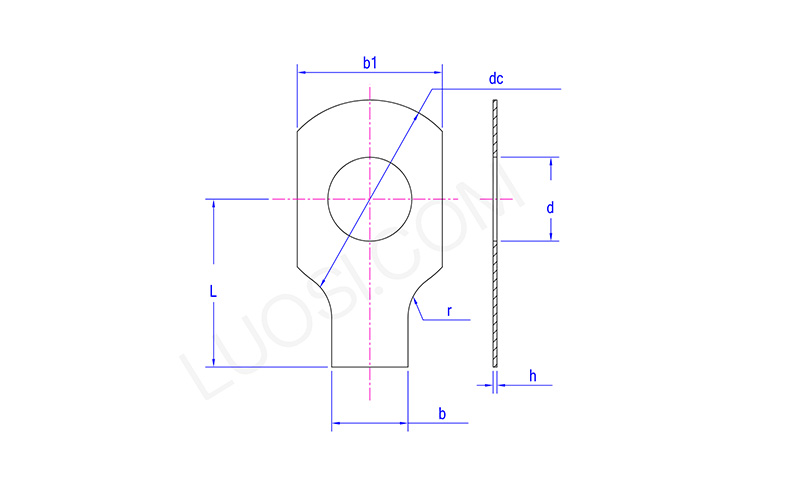

< style="text-align:center;"> Tab Washers With Long And Short Tab

پیر	φ3	φ 4	φ5	φ6	φ8	φ10	φ12	φ14	φ16	φ18	φ20
ڈی زیادہ سے زیادہ	3.5	4.5	5.6	6.76	8.76	10.93	13.43	15.43	17.43	19.52	21.52
ڈی منٹ	3.2	4.2	5.3	6.4	8.4	10.5	13	15	17	19	21
ڈی سی زیادہ سے زیادہ	10	14	17	19	22	26	32	32	40	45	45
ڈی سی منٹ	9.64	13.57	16.57	18.48	21.48	25.48	31.38	31.38	39.38	44.38	44.38
L منٹ	11.65	13.65	15.65	17.65	19.58	21.58	27.58	27.58	31.5	35.5	35.5
L زیادہ سے زیادہ	12.35	14.35	16.35	18.35	20.42	22.42	28.42	28.42	32.5	36.5	36.5
h	0.4	0.4	0.5	0.5	0.5	0.5	1	1	1	1	1
b1	7	9	11	12	16	19	21	25	32	38	38
r	2.5	2.5	2.5	4	4	6	10	10	10	10	10
