DIN 137A تفصیلات خمیدہ اسپرنگ واشرز

DIN 137A تصریحات خمیدہ اسپرنگ واشرز کے کام کا اصول دھات کی لچکدار اخترتی پر مبنی ہے۔

（1） مفت حالت (انسٹال نہیں)

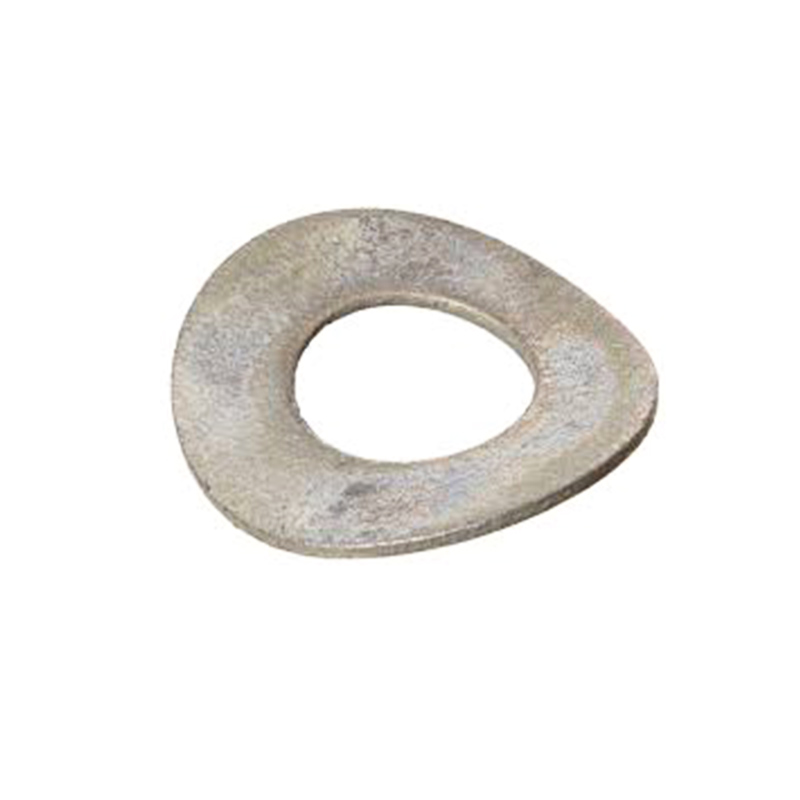

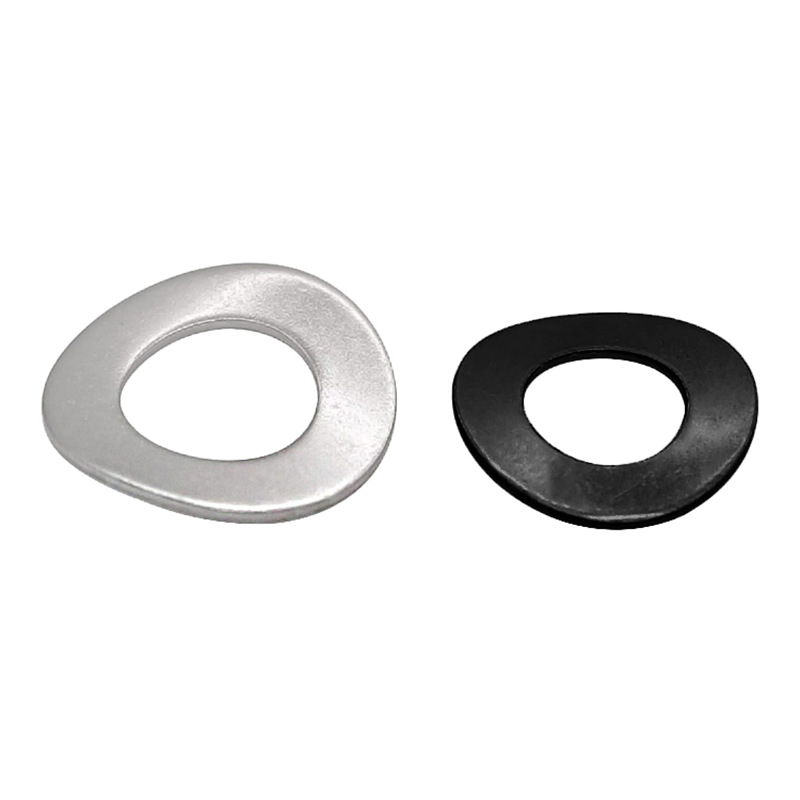

DIN 137A Specifications Curved Spring Washers اپنی فطری حالت میں فلیٹ نہیں ہے لیکن اس میں آرک کی شکل کا بلج (واحد لہر) یا ایک سے زیادہ لہریں (متعدد لہریں) ہیں۔ اس وقت، اس کی قدرتی اونچائی H ہے، جو گاسکیٹ کی موٹائی t سے زیادہ ہے۔

（2） کمپریشن کا عمل (بولٹ کو سخت کرنا)

جب بولٹ یا گری دار میوے کو سخت کیا جاتا ہے، تو واشرز کو بولٹ ہیڈ/نٹ اور ورک پیس کے درمیان سینڈوچ کیا جاتا ہے۔ جیسے جیسے سختی بڑھتی جاتی ہے، قوس نما یا لہراتی شکل آہستہ آہستہ چپٹی ہوتی جاتی ہے۔

اسمبلی اور سختی کے عمل کے دوران، بولٹ کا نچلا حصہ آرک کی شکل کے ڈھانچے کو فلیٹ دباتا ہے، جس کی وجہ سے واشر لچکدار ریباؤنڈ تناؤ پیدا کرتا ہے۔

(3) پری لوڈ کو برقرار رکھنا (کام کرنے کی حالت)

DIN 137A سپیکیفیکیشنز کروڈ اسپرنگ واشرز کے چپٹے ہونے کے بعد، یہ ہمیشہ اپنی اصل آرک شکل میں واپس آنا چاہتا ہے۔ یہ بحال کرنے والی قوت بولٹ کے سر اور ورک پیس کی سطح کے خلاف دباتے ہوئے، ایک مسلسل محوری زور میں تبدیل ہو جاتی ہے۔

سختی مکمل ہونے کے بعد، واشر مسلسل معکوس لچکدار تناؤ کو برقرار رکھتا ہے، مسلسل بولٹ کے سر اور جڑے ہوئے جزو کی سطح پر دباتا رہتا ہے۔

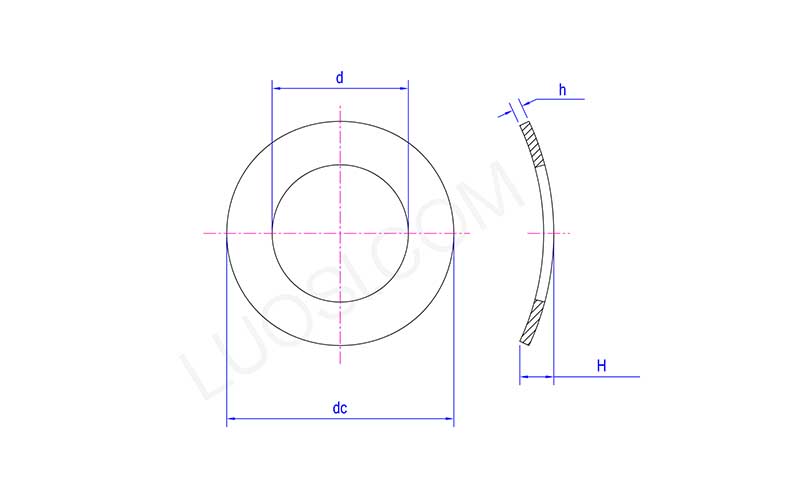

پیر	ɸ2	ɸ2.5	ɸ3	ɸ4	ɸ5	ɸ6	ɸ8	ɸ10
ڈی منٹ	2.2	2.7	3.2	4.3	5.3	6.4	8.4	10.5
ڈی زیادہ سے زیادہ	2.45	2.95	3.5	4.6	5.6	6.76	8.76	10.93
ڈی سی منٹ	4.2	5.2	5.7	7.64	9.64	10.57	14.57	17.57
ڈی سی زیادہ سے زیادہ	4.5	5.5	6	8	10	11	15	18
H منٹ	0.5	0.55	0.65	0.8	0.9	1.1	1.7	2
H زیادہ سے زیادہ	1	1.1	1.3	1.6	1.8	2.2	3.4	4
h	0.3	0.3	0.4	0.5	0.5	0.5	0.5	0.8

اپنی مرضی کے مطابق DIN 137A تفصیلات خمیدہ اسپرنگ واشرز

Xiaoguo® آپ کو DIN 137A تصریحات کو اپنی مرضی کے مطابق بنانے دیتا ہے اگرچہ آپ کو ضرورت ہو۔ آپ سائز، لہروں کی تعداد، مواد، سطح کی تکمیل، یا پیکیجنگ کو بھی تبدیل کر سکتے ہیں۔ اس طرح، ہر واشر آپ کے ڈیزائن میں بالکل فٹ بیٹھتا ہے۔

（1） اندرونی قطر ID / بیرونی قطر OD

M2 سے M100 یا اس سے بڑا، اندرونی اور بیرونی دونوں قطروں کو ڈرائنگ کے مطابق اپنی مرضی کے مطابق کیا جا سکتا ہے۔

صحت سے متعلق آلات چھوٹے سائز (M2–M5)، بھاری مشینری بڑے سائز (M36–M100)

(2) موٹائی ٹی

عام رینج: 0.3 ملی میٹر - 3.0 ملی میٹر۔ خصوصی ضروریات کے لیے، یہ پتلا یا موٹا ہو سکتا ہے۔

جب لوڈ کنٹرول اور محوری جگہ کمپیکٹ ہیں.

(3) مواد

اسپرنگ سٹیل، سٹینلیس سٹیل A2/A4، 17-7 PH، فاسفر کانسی، بیریلیم کاپر، انکونل، وغیرہ۔

باقاعدہ اعلی لچک، مورچا پروف، اعلی درجہ حرارت/ دھماکہ پروف/ غیر مقناطیسی

(4) سطح کا علاج

Galvanizing، Dacromet کوٹنگ، Blackening، Phosphating، Nickel Plating، Passivation، Trivalent Chromium passivation، وغیرہ۔

زنگ مخالف، چکنا، موصلیت، رگڑ گتانک کی بہتری

(5) پیکیجنگ

پلاسٹک کے تھیلے + کاغذ کے خانے، حسب ضرورت لیبل، مخلوط پیکیجنگ کٹس، خوردہ چھوٹے بکس، بیرونی باکس بارکوڈز، وغیرہ۔
