DIN 929 Hexagon Weld Nuts

ایک چائنا سپلائر کے طور پر، Xiaoguo® ہمیشہ اعلیٰ معیار کے DIN 929 Hexagon Weld Nuts کو انتہائی اعلیٰ کنکشن کی طاقت اور ایک مضبوط ڈھانچہ کے ساتھ لانا ہے۔ ویلڈنگ پوائنٹس وائبریشن کی وجہ سے ڈھیلے نہیں ہوں گے اور بار بار کمپن ہونے والے آلات کے لیے موزوں ہیں۔ خریدنے سے پہلے، آپ جانچ کے لیے مفت نمونے حاصل کرنے کے لیے درخواست دے سکتے ہیں۔

ماڈل:JIS B1196-1.1-1982

انکوائری بھیجیں۔

مصنوعات کی وضاحت

DIN 929 کی طرف سے DIN 929 Hexagon Weld Nuts کے لیے جو معیار بیان کیا گیا ہے وہ M3 سے M16 کے لیے موٹے اور باریک دھاگے کی وضاحتیں کرتا ہے، اور کلیدی جہتوں کی وضاحت کرتا ہے جس میں کنارے کی چوڑائی اور نٹ کی اونچائی شامل ہے۔ یہ گری دار میوے زیادہ تر A گریڈ کے ہوتے ہیں اور عام طور پر اسٹیل سے بنے ہوتے ہیں جن میں کاربن کا مواد 0.25% سے زیادہ نہیں ہوتا ہے۔ وہ مختلف کارکردگی کے درجات کے بولٹ کے ساتھ مل کر استعمال کیا جا سکتا ہے.

（1）میٹرک موٹے دھاگے کے سائز کی میز (یونٹ: ملی میٹر)

دھاگے کی تفصیلات d1	پچ پی	مخالف اطراف کی زیادہ سے زیادہ چوڑائی s (زیادہ سے زیادہ)	نٹ ایم کی زیادہ سے زیادہ اونچائی (زیادہ سے زیادہ)	کم از کم ترچھی چوڑائی e (منٹ)	وزن فی ہزار ٹکڑے (کلوگرام)
ایم 3	0.5	7.5	3	8.15	0.78
M4	0.7	9	3.5	9.83	1.13
M5	0.8	10	4	10.95	1.73
ایم 6	1	11	5	12.02	2.5
M8	1.25	14	6.5	15.38	5.27
ایم 10	1.5	17	8	18.74	9.58
ایم 12	1.75	19	10	20.91	13.7

DIN 929 Hexagon Weld Nuts

（2） عمدہ دھاگے کی تفصیلات

ایسی ایپلی کیشنز کے لیے جن کے لیے زیادہ درست ایڈجسٹمنٹ کی ضرورت ہوتی ہے، DIN 929 Hexagon Weld Nuts میٹرک فائن تھریڈڈ اسکرو کو بھی سپورٹ کرتا ہے، جس کا قطر 8mm سے 16mm تک ہوتا ہے۔ منتخب کرنے کے قابل باریک دھاگے والے پیچ کے لیے قطر اور پچوں کے امتزاج درج ذیل ہیں:

M8: باریک دھاگے کی پچ 1mm ہے (معیاری موٹے دھاگے کی پچ 1.25mm ہے)۔

M10: باریک دھاگے کی پچ 1mm یا 1.25mm ہو سکتی ہے (معیاری موٹے دھاگے 1.5mm ہے)۔

M12: باریک دھاگے کی پچ کو 1.25mm یا 1.5mm کے طور پر منتخب کیا جا سکتا ہے (معیاری موٹے دھاگے 1.75mm ہے)۔

M14/M16: 1.5mm باریک پچ تھریڈز فراہم کریں۔

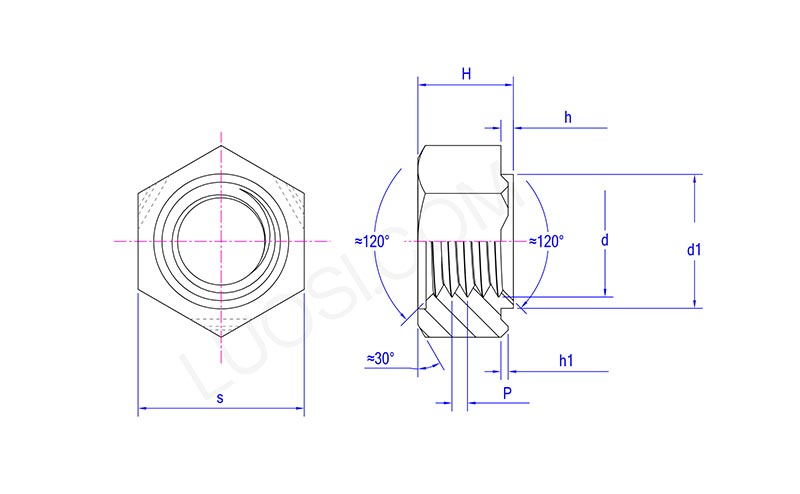

DIN 929 Hexagon Weld Nuts

پیر	M4	M5	ایم 6	M8	ایم 10	ایم 12
P	0.7	0.8	1	1\|1.25	1.25\|1.5	1.25\|1.75
s زیادہ سے زیادہ	11	11	13	15	17	19
s منٹ	10.57	10.57	12.57	14.57	16.57	18.48
H زیادہ سے زیادہ	5	5	6	7.5	9	11
H منٹ	4.7	4.7	5.7	7.14	8.64	10.57
d1 زیادہ سے زیادہ	6.9	6.9	8.9	10.9	12.9	14.9
d1 منٹ	6.7	6.7	8.7	10.7	12.7	14.7
h زیادہ سے زیادہ	0.8	0.8	0.8	0.8	1.2	1.2
گھنٹہ منٹ	0.6	0.6	0.6	0.6	1	1
h1 زیادہ سے زیادہ	0.5	0.5	0.5	0.5	0.7	0.7
h1 منٹ	0.3	0.3	0.3	0.3	0.5	0.5

مواد کا انتخاب

DIN 929 Hexagon Weld Nuts کے لیے مواد کا انتخاب ان کی ویلڈنگ کی کارکردگی، مکینیکل طاقت، سنکنرن مزاحمت اور لاگت کو براہ راست متاثر کرتا ہے۔

(1) ویلڈنگ کی کارکردگی

مزاحمتی جگہ کی ویلڈنگ کے لیے، نٹ کے مواد کا کاربن مواد ≤ 0.25% ہونا چاہیے۔ بصورت دیگر، ویلڈنگ گرمی سے متاثرہ زون میں دراڑیں یا ٹوٹنے والے فریکچر ہونے کا امکان ہے۔

کم کاربن اسٹیل بہترین انتخاب ہے، کیونکہ اس میں ویلڈنگ کی چوڑی کھڑکی، کم چھڑکنے والی، اور مستحکم ویلڈ نوگیٹ ہے۔

درمیانے کاربن سٹیل/میٹھے سٹیل (جیسے 35K، 40Cr) کو ویلڈنگ کرتے وقت پیرامیٹرز (موجودہ، وقت، کولنگ ریٹ) کو سختی سے کنٹرول کرنا ضروری ہے۔ ضرورت کی صورت میں پہلے سے گرم یا سست کولنگ کو اپنانا چاہیے۔

سٹینلیس سٹیل کی ویلڈنگ کی کارکردگی اچھی ہے، لیکن اسے سٹینلیس سٹیل کے بیس میٹریل کے ساتھ ملانے کی ضرورت ہے اور مخصوص الیکٹروڈز کا استعمال کیا جانا چاہیے۔

（2） مکینیکل طاقت کی ضروریات

4.8 / 6.8 گریڈ (کم کاربن اسٹیل): عام شیٹ میٹل کنکشن اور غیر بوجھ برداشت کرنے والے علاقوں کے لئے موزوں ہے۔

8.8 / 10.9 گریڈ (میڈیم کاربن اسٹیل/الائے اسٹیل): ان ڈھانچے کے لیے موزوں ہے جنہیں اہم تناؤ یا کمپن (جیسے کار کی چیسس، نشستیں) کا سامنا کرنا پڑتا ہے۔

A2-70/A4-70 (سٹینلیس سٹیل): طاقت کی حد گریڈ 6.8 اور گریڈ 8.8 کے درمیان ہے، جو زیادہ تر درمیانے بوجھ کی ضروریات کو پورا کرنے کے قابل ہے۔

(3) سنکنرن مزاحم ماحول

اندرونی خشک ماحول: کم کاربن اسٹیل + الیکٹرو-گیلوانائزنگ کافی ہے۔

بیرونی نمی کے خلاف مزاحمت: کم کاربن اسٹیل + ہاٹ ڈِپ گالوانائزنگ یا ڈیکرومیٹ کوٹنگ۔

ہائی نمک سپرے / سمندری ماحول: سٹینلیس سٹیل 316 (A4-70) یا 304 (A2-70) جوش کے علاج کے ساتھ۔

خوراک/صحت: سٹینلیس سٹیل 304 اپنے قدرتی رنگ میں۔

(4) لاگت کا کنٹرول

کم کاربن سٹیل کی قیمت سب سے کم ہے، جبکہ سٹینلیس سٹیل کی قیمت کم کاربن سٹیل سے تقریباً 2 سے 3 گنا زیادہ ہے۔

کارکردگی کی ضروریات کو پورا کرتے ہوئے، کم کاربن اسٹیل DIN 929 ہیکساگون ویلڈ نٹس کو ترجیح دی جانی چاہیے تاکہ خریداری کی لاگت کو کم کیا جا سکے۔
