ہیکس پروجیکشن ویلڈ گری دار میوے

بولٹ اور واشرز کے امتزاج کے مقابلے میں، Xiaoguo® Hex Projection Weld Nuts زیادہ ہموار ہیں اور انوینٹری کے انتظام کو آسان بناتے ہیں۔ اگر کوئی دلچسپی رکھنے والے گاہک دستیاب ہیں، تو ہم ان کا ایک حصہ ابتدائی مصنوعات کی جانچ کے لیے مفت نمونے کے طور پر پیش کر سکتے ہیں۔

ماڈل:JIS B1196-1.1-1982

انکوائری بھیجیں۔

مصنوعات کی وضاحت

ہیکس پروجیکشن ویلڈ نٹس کی تنصیب بنیادی طور پر مزاحمتی جگہ ویلڈنگ کے ذریعے مکمل کی جاتی ہے۔ یہاں انسٹالیشن گائیڈ ہے۔

【1】ویلڈنگ کی تیاری

(1) ورک پیس کی تیاری

①مواد کے تقاضے: بنیادی مواد ویلڈ ایبل دھات ہونا چاہیے (جیسے کم کاربن اسٹیل، جستی اسٹیل، سٹینلیس اسٹیل وغیرہ)، جس کی موٹائی عام طور پر 0.5 ملی میٹر سے 5.0 ملی میٹر تک ہوتی ہے۔

②سطح کی صفائی: ویلڈنگ سے پہلے، تمام آلودگیوں جیسے تیل، زنگ، پینٹ، اور جستی تہوں کو بنیادی مواد کے ویلڈنگ ایریا میں ہٹا دینا چاہیے۔

③ کھودنے والے سوراخوں کی پروسیسنگ: پائلٹ شدہ گری دار میوے کے لیے (گائیڈ پن کے ساتھ)، کھوج لگانے والے سوراخوں کو بیس میٹریل پر پہلے سے ڈرل کرنے کی ضرورت ہے۔

(2) ویلڈنگ کا سامان

①ویلڈنگ پاور سورس: درمیانی فریکوئنسی انورٹر ڈائریکٹ کرنٹ ویلڈنگ مشین استعمال کرنے کی سفارش کی جاتی ہے۔

②ویلڈنگ مشین کی گنجائش: ویلڈنگ مشین میں اس بات کو یقینی بنانے کے لیے کافی طاقت کی گنجائش ہونی چاہیے کہ ویلڈنگ کے پیرامیٹرز اس کی عام آپریٹنگ رینج کے اندر ہوں۔

Hex Projection Weld Nuts

【2】 ویلڈنگ پیرامیٹر کی ترتیبات

(1) الیکٹروڈ پریشر

چھوٹے کم کاربن اسٹیل ویلڈنگ گری دار میوے: 300 - 1,000 psi (تقریبا 2.1 - 6.9 MPa)

بڑے ویلڈنگ گری دار میوے: 1,000 - 2,000 psi (تقریبا 6.9 - 13.8 MPa)

سٹینلیس سٹیل ویلڈنگ گری دار میوے: 1,500 ~ 5,000 psi (تقریبا 10.3 ~ 34.5 MPa)

(2) ویلڈنگ کرنٹ

ویلڈنگ کرنٹ کا تعین ٹرائل ویلڈنگ کے ذریعے ہیکس پروجیکشن ویلڈ نٹس کی خصوصیات، بیس میٹریل کی موٹائی اور مواد کی بنیاد پر کیا جانا چاہیے۔ اگر کرنٹ بہت کم ہے تو اس کے نتیجے میں نامکمل ویلڈنگ ہو گی۔ اگر یہ بہت زیادہ ہے، تو یہ چھڑکنے یا ویلڈنگ کا سبب بن سکتا ہے۔

(3) ویلڈنگ کا وقت

یہ عام طور پر سائیکلوں میں ماپا جاتا ہے۔ 1 سائیکل = 1/50 سیکنڈ = 0.02 سیکنڈ (50 ہرٹج پاور سپلائی کے لیے)۔

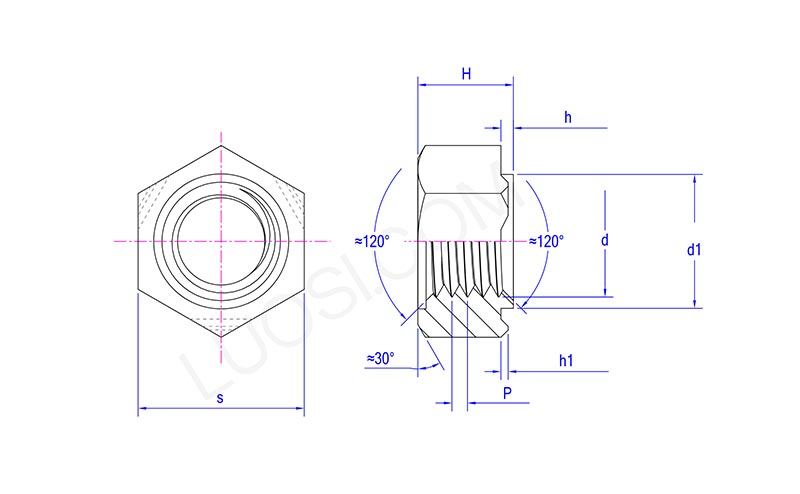

Hex Projection Weld Nuts

پیر	M4	M5	ایم 6	M8	ایم 10	ایم 12
P	0.7	0.8	1	1\|1.25	1.25\|1.5	1.25\|1.75
s زیادہ سے زیادہ	11	11	13	15	17	19
s منٹ	10.57	10.57	12.57	14.57	16.57	18.48
H زیادہ سے زیادہ	5	5	6	7.5	9	11
H منٹ	4.7	4.7	5.7	7.14	8.64	10.57
d1 زیادہ سے زیادہ	6.9	6.9	8.9	10.9	12.9	14.9
d1 منٹ	6.7	6.7	8.7	10.7	12.7	14.7
h زیادہ سے زیادہ	0.8	0.8	0.8	0.8	1.2	1.2
گھنٹہ منٹ	0.6	0.6	0.6	0.6	1	1
h1 زیادہ سے زیادہ	0.5	0.5	0.5	0.5	0.7	0.7
h1 منٹ	0.3	0.3	0.3	0.3	0.5	0.5

【3】الیکٹروڈ کا انتخاب اور ڈیزائن

（1） الیکٹروڈ مواد

CuCrZr: اچھی برقی چالکتا اور سختی کے ساتھ تانبے کے مرکب کی ایک قسم

W/Cu: زیادہ سختی اور بہتر لباس مزاحمت

(2) الیکٹروڈ سطح

ہیکس پروجیکشن ویلڈ نٹس اور ورک پیس کے درمیان یکساں دباؤ کو یقینی بنانے کے لیے الیکٹروڈ کی سطح ہموار اور مرکز میں ہونی چاہیے۔

پاور الیکٹروڈ: فلیٹ ہیڈ الیکٹروڈ استعمال کرنے کی سفارش کی جاتی ہے۔

لوئر الیکٹروڈ: اسے ایک انسولیٹنگ لوکٹنگ پن سے لیس ہونا چاہیے۔ سیرامک یا سیرامک لیپت لوکٹنگ پنوں کی سفارش کی جاتی ہے۔

(3) الیکٹروڈ شکل اور سائز

الیکٹروڈ کے سائز اور شکل کو گری دار میوے اور ویلڈنگ کی پوزیشنوں کی وضاحتوں کے مطابق تیار کرنے کی ضرورت ہے۔ ٹی

【4】ویلڈنگ آپریشن کے اقدامات

（1）پوزیشننگ نٹ: ہیکس پروجیکشن ویلڈ نٹ کو نچلے الیکٹروڈ پوزیشننگ پن پر رکھیں، گائیڈ پن کو ورک پیس پر پہلے سے ڈرل کیے گئے سوراخ کے ساتھ سیدھ میں رکھیں، اور اس بات کو یقینی بنائیں کہ تین ویلڈنگ پروٹریشنز بنیادی مواد سے رابطہ کریں۔

（2） ورک پیس رکھیں: ورک پیس کو نٹ کے اوپر رکھیں، اس بات کو یقینی بناتے ہوئے کہ پروٹریشن بنیادی مواد کے ساتھ سخت رابطہ کریں۔

（3）دباؤ لگائیں: اوپری الیکٹروڈ کو نیچے کریں، پہلے سے سیٹ الیکٹروڈ پریشر لگائیں، اور نٹ کو ورک پیس کے خلاف سکیڑیں۔

（4） الیکٹریکل ویلڈنگ: ویلڈنگ کرنٹ کو جوڑیں۔ کرنٹ تین پروٹریشنز سے گزرتا ہے، اور پروٹریشنز گرم ہوتے ہیں اور پگھل کر ویلڈ کور بناتے ہیں۔

（5）پریشر برقرار رکھنے والا کرسٹلائزیشن: کرنٹ کو کاٹ دیں، الیکٹروڈ پریشر کو تھوڑے وقت کے لیے برقرار رکھیں، جس سے پگھلا ہوا نیوکلئس ٹھنڈا ہو جائے اور دباؤ میں ٹھوس ہو جائے۔

（6）ری سیٹ مکمل ہو گیا: الیکٹروڈ کو اٹھائیں اور ورک پیس کو ہٹا دیں۔
