ڈبل فولڈ ویج لاک واشر

Xiaoguo® فیکٹری کے ذریعہ تیار کردہ ڈبل فولڈ ویج لاک واشر میں ایک ڈبل پرت کا ڈھانچہ اور دوہری تالا لگانے والا ڈیزائن ہے۔ روایتی روایتی اینٹی لوزنگ فاسٹنرز کے مقابلے میں، ان کی کارکردگی بہت بہتر ہے۔

انکوائری بھیجیں۔

مصنوعات کی وضاحت

ڈبل فولڈ ویج لاک واشر ایک جدید اور اعلیٰ کارکردگی کا اینٹی لوزنگ فاسٹنر ہے۔ یہ روایتی طریقہ کے بجائے ایک منفرد ویج لاکنگ ٹیکنالوجی کا استعمال کرتا ہے جو رگڑ پر انحصار کرتا ہے۔ یہ ایک ڈبل لیئر فولڈ ویج ڈھانچہ اپناتا ہے، جس کے دونوں طرف سیرٹیڈ سطحیں ہیں۔ درحقیقت، یہ بالکل ایک جیسے واشروں کے جوڑے (دو ٹکڑے) پر مشتمل ہے۔ ہر واشر کی منفرد ساخت اس کی شاندار اینٹی لوزنگ کارکردگی کو حاصل کرنے کی کلید ہے۔

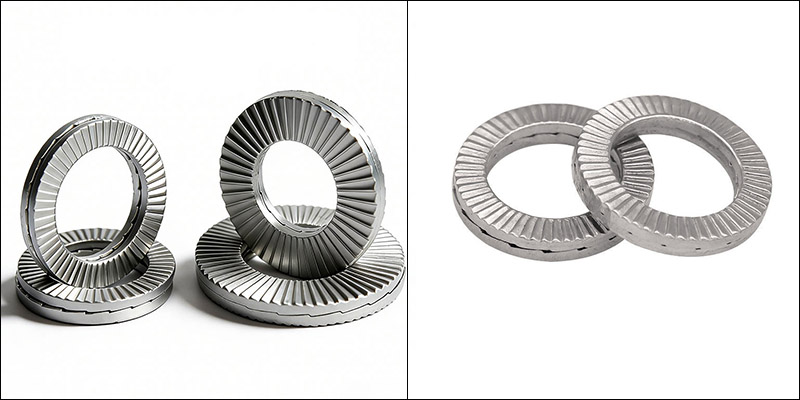

Double Fold Wedge Lock Washer

ساختی خصوصیات

ڈبل فولڈ ویج لاک واشر کی بنیادی ساختی خصوصیت اس کے دو گاسکیٹ کے ڈیزائن میں مضمر ہے، جس کی اندرونی اور بیرونی سطحیں بالترتیب لاکنگ اور فکسشن کے کام انجام دیتی ہیں۔

(1) جوڑا واشر

ایک سیٹ بنانے کے لیے دو ایک جیسی گسکیٹ کو ملایا جاتا ہے۔ یہ ڈیزائن روایتی سنگل پیس فارم سے الگ ہوجاتا ہے۔ دو گسکیٹ کو لاکنگ سسٹم بنانے کے لیے پروڈکشن کے دوران پہلے سے جمع کیا جاتا ہے۔ اس سڈول ڈیزائن کو دوبارہ استعمال کیا جا سکتا ہے اور جدا ہونے پر گسکیٹ کو نقصان نہیں پہنچے گا۔

(2) ریڈیل ابھری ہوئی سطح

یہ ابھرے ہوئے پیٹرن ڈبل فولڈ ویج لاک واشر کی طرف ہیں جو نٹ، بولٹ، یا منسلک جزو کی سطح کے ساتھ براہ راست رابطے میں آتے ہیں۔ سطح ٹھیک ریڈیل اٹھائے ہوئے پیٹرن / ڈینٹیکلز کی خصوصیات ہے۔ وہ بنیادی طور پر ڈبل فولڈ ویج لاک واشر کو اس سطح پر ٹھیک کرنے کا کام کرتے ہیں، اسے جگہ پر "لاک" کرتے ہیں اور ان کے درمیان کسی بھی طرح کے پھسلنے کو روکتے ہیں۔

(3) تکونی دانت کی سطح

یہ گسکیٹ کے مخالف سمت میں ملن کی سطح ہے۔ اندرونی سطح پچر کی شکل کے دانتوں کی سطحوں پر مشتمل ہوتی ہے جو فریم کے ساتھ یکساں طور پر تقسیم ہوتی ہے، جو کیم کی طرح ہوتی ہے اور اسے "پچر کی شکل کے دانت" یا "مائل دانتوں کی سطح" کے نام سے بھی جانا جاتا ہے۔

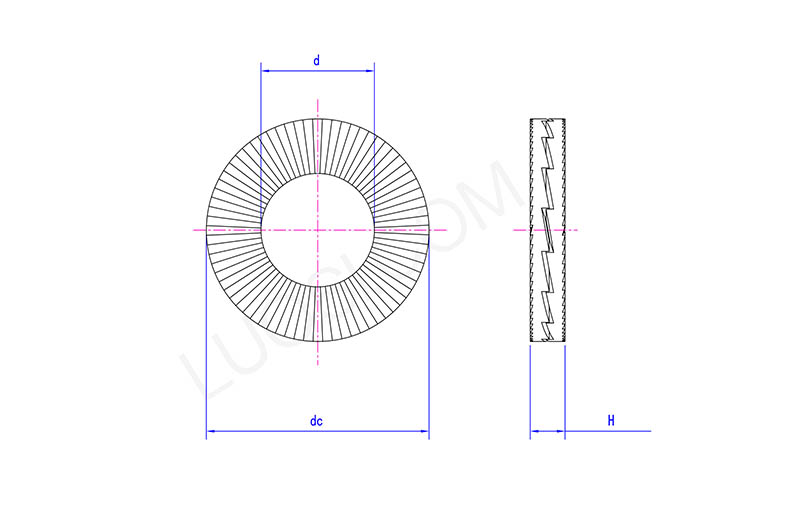

Double Fold Wedge Lock Washer

پیر	φ20	φ22	φ24	φ27	φ30	φ33	φ36	φ39	φ42	φ45	φ48
ڈی زیادہ سے زیادہ	21.6	23.6	25.5	28.6	31.6	34.6	37.6	40.6	43.5	46.7	50.1
ڈی منٹ	21.2	23.2	25.1	28.2	31.2	34.2	37.2	40.2	43	46.2	49.6
ڈی سی زیادہ سے زیادہ	30.9	34.7	39.2	42.3	47.3	48.8	55.3	58.8	63.3	70	75
ڈی منٹ	30.5	34.3	38.8	41.7	46.7	48.2	54.7	58.2	62.7	68	73
H زیادہ سے زیادہ	3.25	3.45	3.45	6.8	6.8	6.8	6.8	6.8	6.8	6.8	6.8
H منٹ	2.75	2.95	2.95	6.3	6.3	6.3	6.3	6.3	6.3	6.3	6.3
