ہیکس ویلڈ گری دار میوے

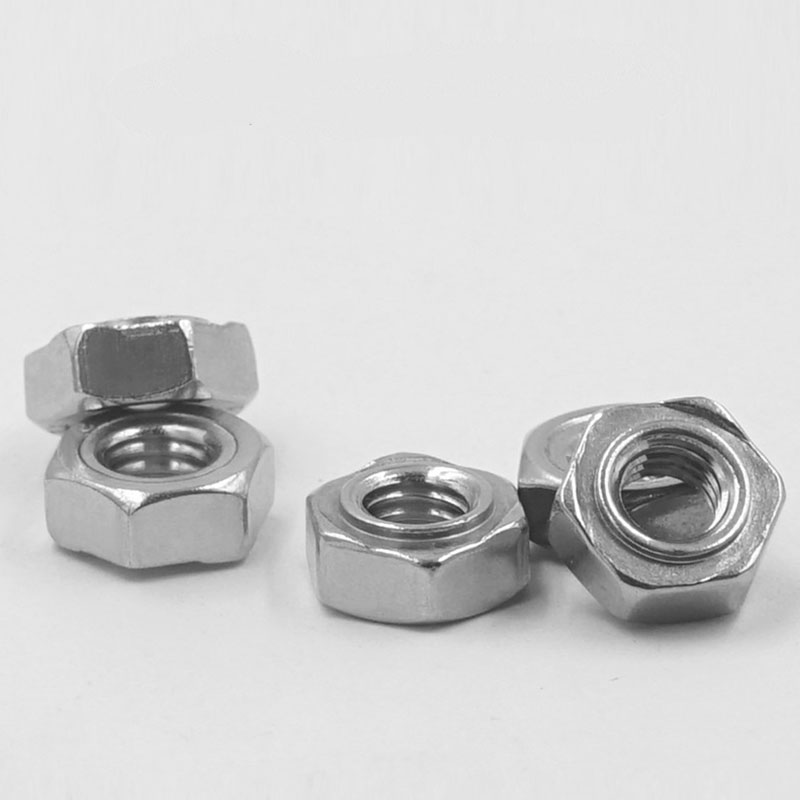

فوری طور پر Xiaoguo® Hex Weld Nuts خریدیں۔ یہ گری دار میوے نچلے حصے میں تین یکساں طور پر تقسیم شدہ ویلڈنگ پروٹریشنز کو نمایاں کرتے ہیں۔ کرنٹ مرتکز ہے، ویلڈ کور مستحکم ہے، اور ویلڈنگ کے بعد گری دار میوے کبھی ڈھیلے نہیں ہوں گے۔ یہ ویلڈنگ کے عمل کے دوران نٹ انحراف کے مسئلے کو مؤثر طریقے سے روکتا ہے۔

ماڈل:JIS B1196-1.1-1982

انکوائری بھیجیں۔

مصنوعات کی وضاحت

Hex Weld Nuts ایک قسم کا خصوصی فاسٹنر ہے جو DIN 929 معیار کے مطابق ہے۔ ان میں ایک ہیکساگونل شکل اور نچلے حصے میں تین ویلڈنگ پروٹریشن (کچھ پوزیشننگ پن کے ساتھ) نمایاں ہیں۔ وہ ریزسٹنس اسپاٹ ویلڈنگ کے ذریعے دھاتی چادروں پر مستقل طور پر فکس ہوتے ہیں اور بعد میں بولٹ کنکشن کے لیے ایک اعلیٰ طاقت والا اندرونی دھاگے کا سوراخ فراہم کرتے ہیں۔ ان کی اہم خصوصیت یہ ہے کہ وہ ویلڈنگ کے بعد کبھی ڈھیلے نہیں ہوتے۔ ہیکس ویلڈ گری دار میوے بڑے پیمانے پر صنعتوں میں استعمال ہوتے ہیں جیسے آٹوموبائل، دھات کی چادریں، اور سانچوں. وہ ان جگہوں پر بھی کام کرتے ہیں جہاں باقاعدہ گری دار میوے کا استعمال نہیں کیا جاسکتا ہے یا جہاں ایک مضبوط اور مستقل تھریڈ کنکشن کی ضرورت ہوتی ہے، ایک مقررہ اندرونی تھریڈ کنکشن پوائنٹ کے طور پر کام کرتے ہیں۔

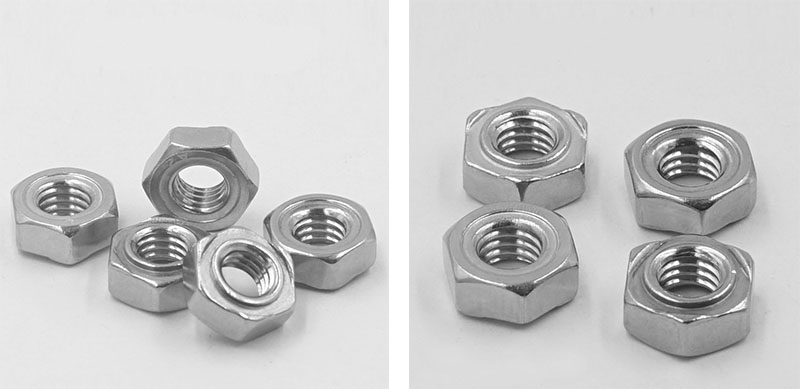

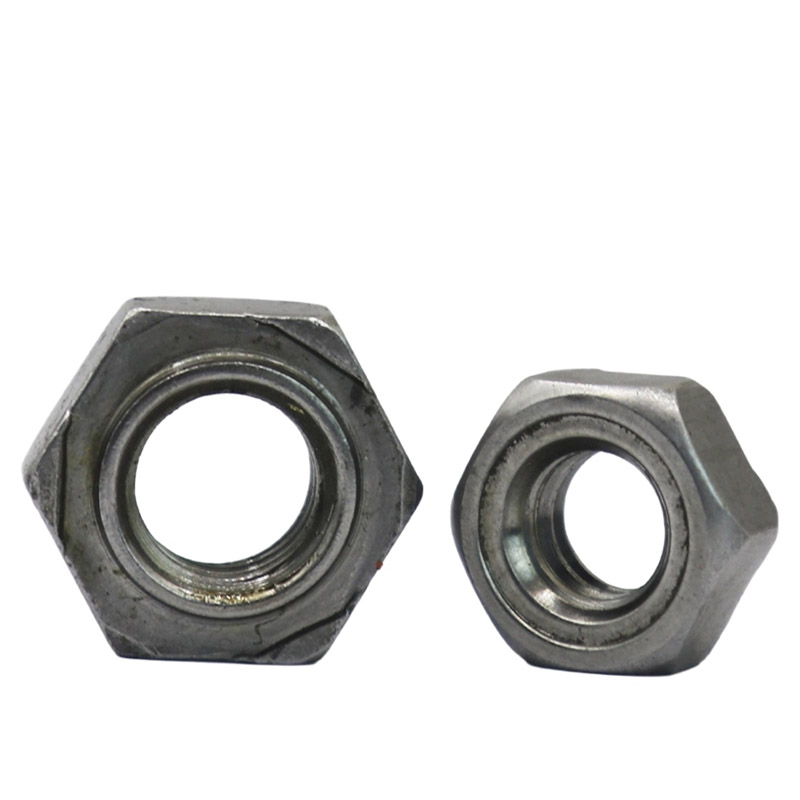

Hex Weld Nuts

ساختی خصوصیات

ہیکس ویلڈ نٹ کا ساختی ڈیزائن تین اہم اہداف کے ارد گرد مرکوز ہے: ویلڈنگ کی وشوسنییتا، پوزیشننگ کی درستگی، اور اسمبلی میں آسانی۔

【1】مسدس شکل

（1） شکل: باقاعدہ مسدس۔ مخالف سمتوں کے طول و عرض DIN 929 معیار کے مطابق ہیں۔ اسے باقاعدہ کھلی رنچ یا ساکٹ رنچ کا استعمال کرتے ہوئے سخت کیا جا سکتا ہے، بغیر کسی خاص ٹولز کی ضرورت کے۔

（2） مخالف سمت کی چوڑائی: مختلف وضاحتیں مختلف جہتیں رکھتی ہیں۔ مثال کے طور پر، M6 11mm، M8 14mm، اور M10 17mm ہے۔ رنچ کے لئے کافی رابطہ علاقہ فراہم کریں۔

（3） کل اونچائی: عام طور پر دھاگے کے برائے نام قطر کا 0.8 سے 1.0 گنا۔ دھاگے کی منگنی کی لمبائی کو یقینی بنائیں اور کنکشن کی طاقت فراہم کریں۔

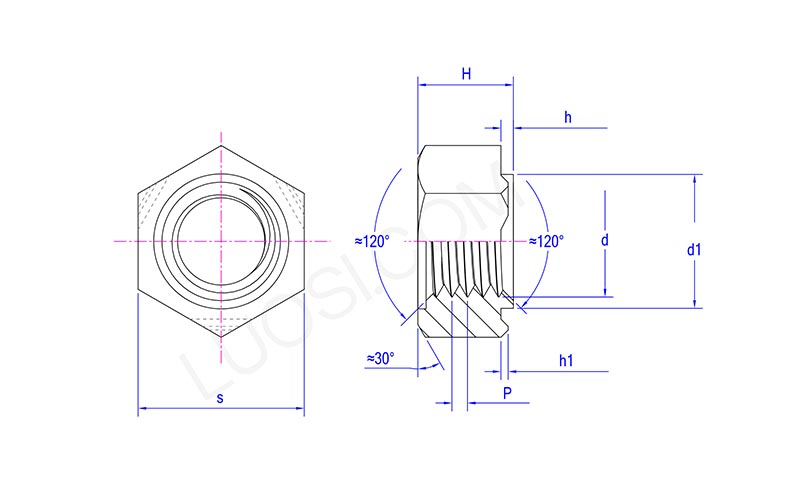

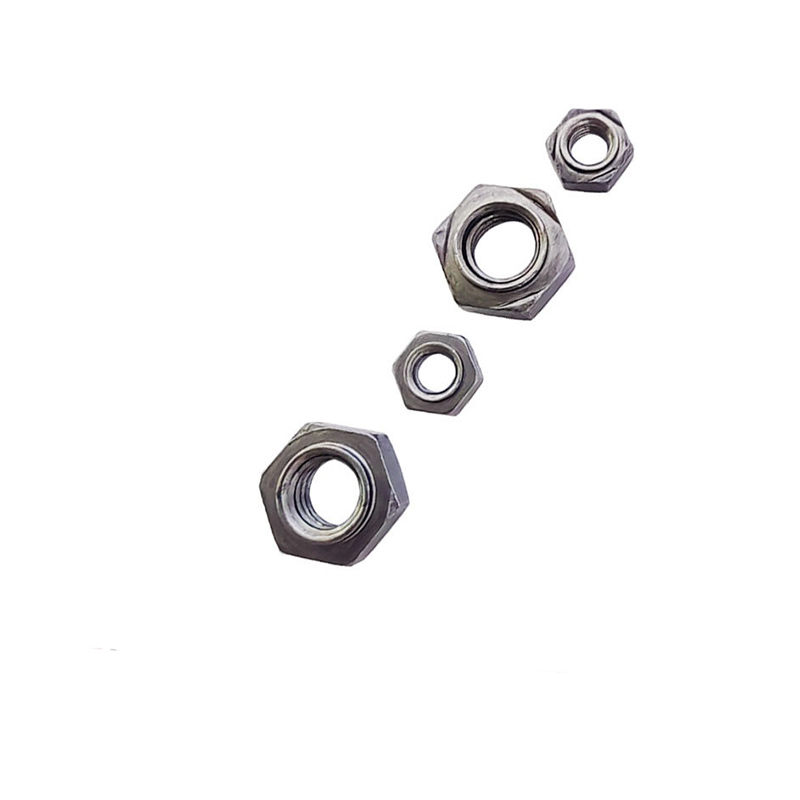

Hex Weld Nuts

پیر	M4	M5	ایم 6	M8	ایم 10	ایم 12
P	0.7	0.8	1	1\|1.25	1.25\|1.5	1.25\|1.75
s زیادہ سے زیادہ	11	11	13	15	17	19
s منٹ	10.57	10.57	12.57	14.57	16.57	18.48
H زیادہ سے زیادہ	5	5	6	7.5	9	11
H منٹ	4.7	4.7	5.7	7.14	8.64	10.57
d1 زیادہ سے زیادہ	6.9	6.9	8.9	10.9	12.9	14.9
d1 منٹ	6.7	6.7	8.7	10.7	12.7	14.7
h زیادہ سے زیادہ	0.8	0.8	0.8	0.8	1.2	1.2
گھنٹہ منٹ	0.6	0.6	0.6	0.6	1	1
h1 زیادہ سے زیادہ	0.5	0.5	0.5	0.5	0.7	0.7
h1 منٹ	0.3	0.3	0.3	0.3	0.5	0.5

【2】باٹم ویلڈنگ کا تخمینہ

（1） مقدار: 3 ٹکڑے (یکساں طور پر 120° پر تقسیم)۔ تین پوائنٹس ایک ہوائی جہاز کا تعین کرتے ہیں، اس بات کو یقینی بناتے ہوئے کہ ہیکس ویلڈ نٹ بنیادی مواد کے ساتھ محفوظ طریقے سے رابطے میں ہے۔ یہاں تک کہ اگر ورک پیس کی سطح قدرے ناہموار ہے، تب بھی قابل اعتماد ویلڈنگ کی ضمانت دی جا سکتی ہے۔

(2) پوزیشن: نیچے کی سطح کے کنارے پر، ویلڈنگ کے استحکام کو بہتر بنانے کے لیے۔

（3） شکل: کروی یا مخروطی، ایک ہموار چوٹی کے ساتھ۔ مزاحمتی ویلڈنگ کے دوران، کرنٹ مرتکز ہوتا ہے، اور یہ ایک نیوکلئس بنانے کے لیے پگھلنے کو ترجیح دیتا ہے۔

（4） اونچائی: 0.5 - 1.0 ملی میٹر (مخصوص اقدار تصریح اور پلیٹ کی موٹائی پر منحصر ہیں)۔ بنیادی مواد کے ساتھ سخت رابطے کو یقینی بنائیں اور کافی پگھلنے والی مقدار فراہم کریں۔

【3】پوزیشننگ گائیڈ پن (پائلٹ، اختیاری ڈھانچہ)

（1） گائیڈ پن کا قطر: ورک پیس کے پہلے سے ڈرل شدہ سوراخ سے کم (جیسے M8 φ9.6mm یا φ11.6mm کے لئے)

(2) گائیڈ پن کی اونچائی: 1.5 ~ 2.5 ملی میٹر (بورڈ کی موٹائی کے مطابق منتخب کیا گیا)

【4】اندرونی دھاگہ

（1） تھریڈ کی وضاحتیں: میٹرک موٹے دھاگے M3 سے M16 تک (باریک دھاگہ دستیاب)، امپیریل UNC 1/4″ سے 5/16″

（2） دھاگے کی درستگی: 6H (میٹرک)، 2B (امپیریل)

（3） دھاگے کی لمبائی: کافی دھاگے کی منگنی کی لمبائی فراہم کریں۔

（4） دھاگے کی سمت بندی: داخلی راستے میں چیمفرنگ ہو سکتی ہے۔
