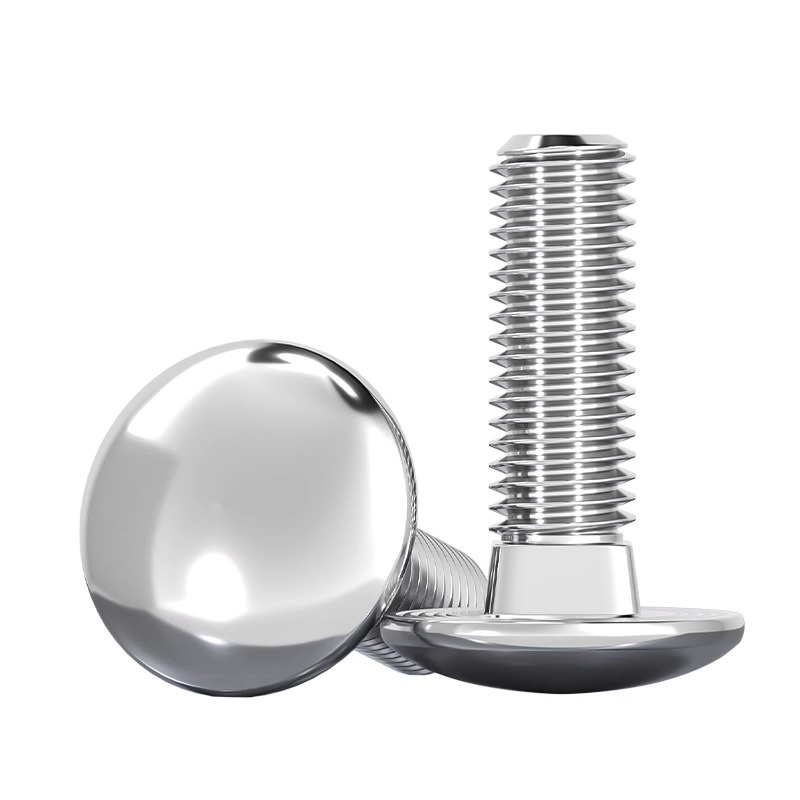

راؤنڈ ہیڈ کوچ بولٹ

مصر دات اسٹیل جس نے گرمی کا علاج کیا ہے منتخب کیا جاتا ہے. Xiaoguo® ہول سیل راؤنڈ ہیڈ کوچ بولٹ کا پرفارمنس گریڈ 10.9 ہے اور حتمی ٹینسائل طاقت 1000 MPa سے زیادہ ہے۔ یہ بھاری مشینری، پلوں اور زیادہ بوجھ والے ڈھانچے کے لیے موزوں ہے۔

انکوائری بھیجیں۔

مصنوعات کی وضاحت

گول ہیڈ کوچ بولٹ (کیریج بولٹ کی ایک قسم) اور کیریج بولٹ ایک ہی پروڈکٹ کے زمرے سے تعلق رکھتے ہیں۔ بنیادی فرق علاقائی ناموں میں ہے: شمالی امریکہ میں اسے عام طور پر کیریج بولٹ کہا جاتا ہے، جبکہ دولت مشترکہ کے ممالک (جیسے برطانیہ، آسٹریلیا اور نیوزی لینڈ) میں گول ہیڈ کوچ بولٹ کی اصطلاح زیادہ استعمال ہوتی ہے۔ یہ ایک فاسٹنر ہے جس میں نیم کروی سر (گول سر) اور گردن کے نیچے ایک مربع مخالف ڈھیلا ڈھانچہ ہے، خاص طور پر سنگل سائیڈ انسٹالیشن کے لیے ڈیزائن کیا گیا ہے۔

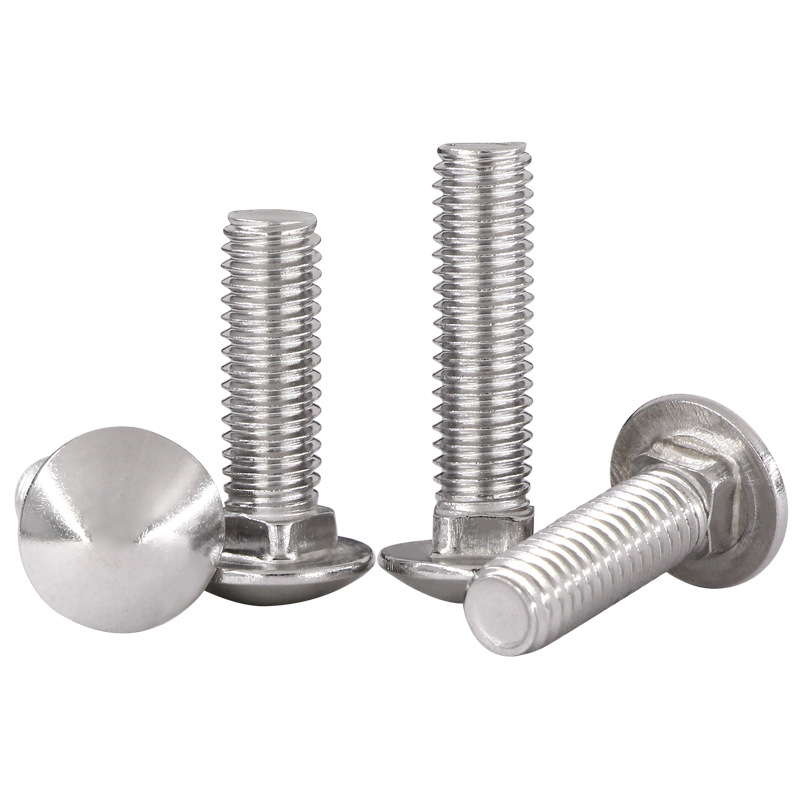

Round Head Coach Bolt

ساختی خصوصیات

گول ہیڈ کوچ بولٹ کا ساختی ڈیزائن "سنگل سائیڈ انسٹالیشن اور آٹومیٹک اینٹی ٹِپنگ" کے بنیادی مقصد کے گرد مرکوز ہے اور یہ بنیادی طور پر درج ذیل چار فعال حصوں پر مشتمل ہے:

(1) سر

شکل: نصف کرہ (گول سر) یا فلیٹ ٹاپ گول سر۔ سطح ہموار ہے، بغیر کسی ٹول انٹرفیس جیسے ہیکساگونل، مربع یا کراس سلاٹس کے۔

فنکشن اور مقصد:

بوجھ برداشت کرنے والی سطح کا ایک بڑا علاقہ فراہم کریں۔

جمالیات اور سلامتی

ہموار اور گول ڈیزائن

(2)گردن (گردن) - سب سے اہم اینٹی سلپ ڈھانچہ

شکل: براہ راست سر کے نیچے واقع ہے، یہ مربع (مربع) یا پسلی والا مربع (پسلی والا مربع) ہے۔

فنکشن اور مقصد:

مکینیکل اینٹی ٹرننگ فنکشن

معاون آلات کی ضرورت نہیں ہے۔

عین مطابق پوزیشننگ

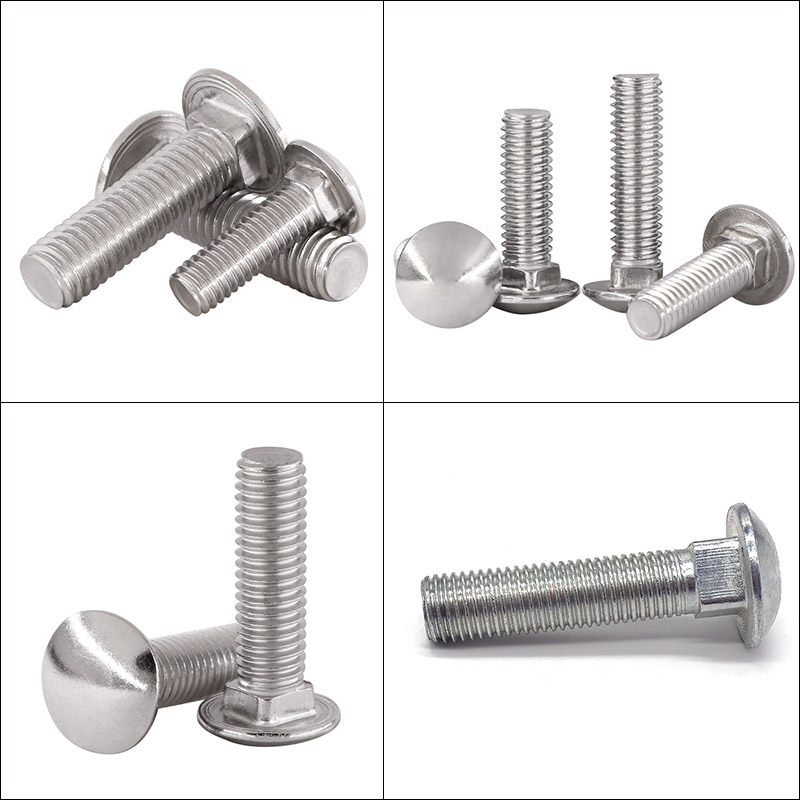

Round Head Coach Bolt

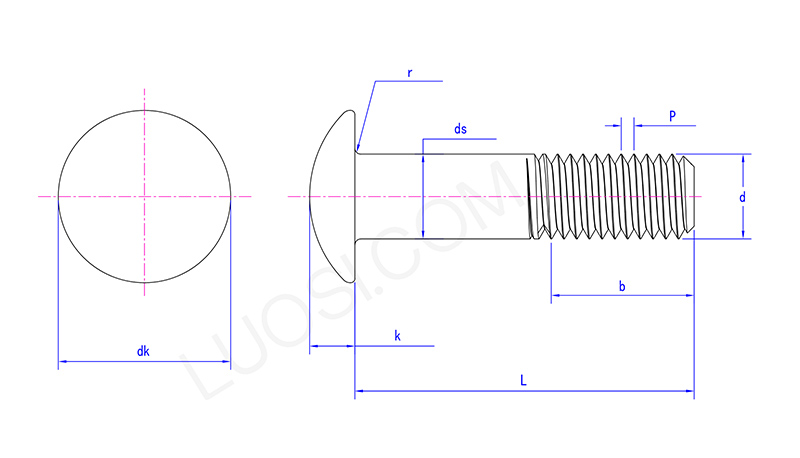

پیر	M5	ایم 6	M8	ایم 10	ایم 12	ایم 16	M20	ایم 24
P	0.8	1	1.25	1.5	1.75	2	2.5	3
ڈی کے زیادہ سے زیادہ	11.3	13.5	18	22.5	27	36	45	54
ڈی کے منٹ	10.2	12.4	16.9	21.2	25.7	34.4	43.4	52.1
ڈی ایس زیادہ سے زیادہ	5.48	6.48	8.58	10.58	12.7	16.7	20.84	24.84
ڈی ایس منٹ	4.52	5.52	7.42	9.42	11.3	15.3	19.16	23.16
k زیادہ سے زیادہ	3.2	3.6	4.8	5.8	6.8	8.9	10.9	13.1
k منٹ	2.5	3	4	5	6	8	10	12
r زیادہ سے زیادہ	0.5	0.5	0.5	0.5	1	1	1	1.5

（3） شافٹ سیکشن (پنڈلی / بغیر تھریڈڈ پورشن)

شکل: گردن اور دھاگوں کے درمیان واقع ہے، یہ ایک ہموار بیلناکار شافٹ ہے جس کی سطح ہموار ہوتی ہے اور کوئی دھاگہ نہیں ہوتا ہے۔

لمبائی: بولٹ کی کل لمبائی L سے دھاگے کی لمبائی b کو گھٹا کر اس کا حساب لگایا جاتا ہے۔ مختلف وضاحتیں معیاری تناسب ہیں.

فنکشن اور مقصد:

قینچ کا بوجھ برداشت کرنا

عین مطابق پوزیشننگ

دھاگوں پر طاقت کے استعمال سے گریز کرنا

(4) تھریڈڈ پورشن

شکل: گول ہیڈ کوچ بولٹ کے آخر میں واقع ہے، یہ ایک معیاری میٹرک موٹے دھاگے (ISO) یا امریکی معیاری UNC دھاگہ ہے۔

لمبائی (b):

معیاری شرائط: جب L ≤ 125mm، b ≈ 2d + 6mm (d برائے نام قطر ہے)؛ جب L > 125mm، b ≈ 2d + 12mm۔

اصل پروڈکٹ کے دھاگے کی لمبائی کو کسٹمر کی ضروریات کے مطابق بڑھایا جا سکتا ہے (مکمل دھاگے کی مرضی کے مطابق)۔

فنکشن اور مقصد:

نٹ کے ساتھ تعاون کرکے کلیمپنگ فورس بنائیں

پری لوڈ فورس کو ایڈجسٹ کریں۔

ساختی موازنہ

گول ہیڈ کوچ بولٹ کا فائدہ اس کی منفرد ساخت میں ہے۔ تو، بولٹ کی دیگر اقسام کے مقابلے میں، کیا اختلافات ہیں؟ براہ کرم درج ذیل ٹیبل پر ایک نظر ڈالیں اور آپ کو پتہ چل جائے گا!

موازنہ اشیاء	گول ہیڈ کوچ بولٹ	ہیکساگونل ہیڈ بولٹ	اندرونی ہیکساگونل بولٹ
سر کی شکل	نصف کرہ دار گول سر	مسدس	اندرونی ہیکساگونل سوراخ کے ساتھ بیلناکار سر
اینٹی لوزنگ طریقہ	مربع گردن کے ساتھ مکینیکل اینٹی لوزنگ	ایک رنچ کے ساتھ سر کو ٹھیک کرنے کی ضرورت ہے	سر کو ٹھیک کرنے کے لیے اندرونی ہیکساگونل رینچ استعمال کرنے کی ضرورت ہے۔
انسٹالرز کی تعداد	1	2	1
پری ڈرل کیا جا سکتا ہے؟	جی ہاں	نہیں،	نہیں،
عام ایپلی کیشنز	لکڑی، بیرونی فرنیچر، باڑ	سٹیل کی ساخت، میکانی اسمبلی	صحت سے متعلق مشینری، سانچوں
