کاؤنٹرسک ایکسٹرنل ٹوتھ سیریٹڈ کونیکل لاک واشرز

Xiaoguo® فیکٹری کے Countersunk External Tooth Serrated Conical Lock Washers میں بلٹ میں recessed شکل ہوتی ہے۔ جب آپ انہیں اندر ڈالتے ہیں، تو وہ حصے کی سطح کے ساتھ یا اس سے نیچے کی سطح پر بیٹھ جاتے ہیں، اس لیے پورا بیرونی چہرہ ہموار اور چپٹا ہو جاتا ہے۔

انکوائری بھیجیں۔

مصنوعات کی وضاحت

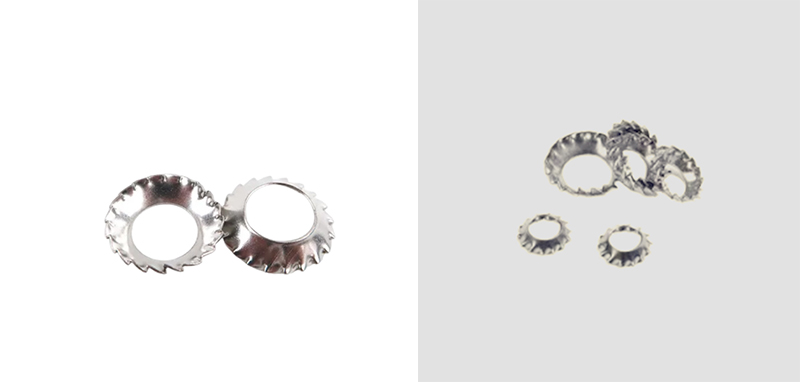

یہ Countersunk External Tooth Serrated Conical Lock Washers مخروطی شکل کے لاکنگ رِنگز ہیں جن میں دھنسے ہوئے پروفائل اور باہر کے کنارے کے گرد دانت ہیں۔ دھنسی ہوئی شکل ان کو دائیں جانب بڑھتے ہوئے سوراخوں میں فٹ ہونے دیتی ہے، اس لیے سکرو کا سر حصہ کی سطح کے ساتھ یا اس کے نیچے فلش ہوجاتا ہے۔ جب آپ سکرو کو سخت کرتے ہیں تو، مخروطی حصہ مستحکم موسم بہار کے دباؤ کے ساتھ پیچھے دھکیلتا ہے، اور بیرونی دانت بنیادی مواد میں کاٹتے ہیں۔ جب چیزیں ہلتی ہیں یا بوجھ کے نیچے چلتی ہیں تو یہ فاسٹنر کو ڈھیلا ہونے سے روکتا ہے۔

انسٹالیشن گائیڈ

یہاں کاؤنٹرسک ایکسٹرنل ٹوتھ سیریٹڈ کونیکل لاک واشرز کے لیے انسٹالیشن گائیڈ ہے۔ آپ اسے اپنے آپریشن کے لیے بطور حوالہ استعمال کر سکتے ہیں۔

(1) انتخاب کی تفصیلات

Countersunk External Tooth Serrated Conical Lock Washers کے متعلقہ اندرونی اور بیرونی قطروں کو کاؤنٹر سنک اسکرو کی وضاحتوں کے ساتھ ملائیں۔ بہت زیادہ بڑے یا بہت چھوٹے ہونے سے بچنے کے لیے تصریحات کو ہم آہنگ ہونا چاہیے، جو فٹ اور اینٹی لوزنگ اثر کو متاثر کر سکتا ہے۔

（2） تنصیب کی سمت (اہم نقطہ)

مخروطی محدب سطح + دانت کی بیرونی سطح جس کا رخ سکرو ہیڈ کی طرف ہے۔

فلیٹ پچھلی سطح کو ورک پیس شیٹ میٹل کی سطح کے ساتھ مضبوطی سے جوڑنا چاہئے۔

ریورس سمت میں انسٹال نہ کریں۔ الٹی سمت میں انسٹال کرنے سے لچکدار پہلے سے سخت اور دانتوں کی سطح کو لاک کرنے کے افعال ختم ہوجائیں گے۔

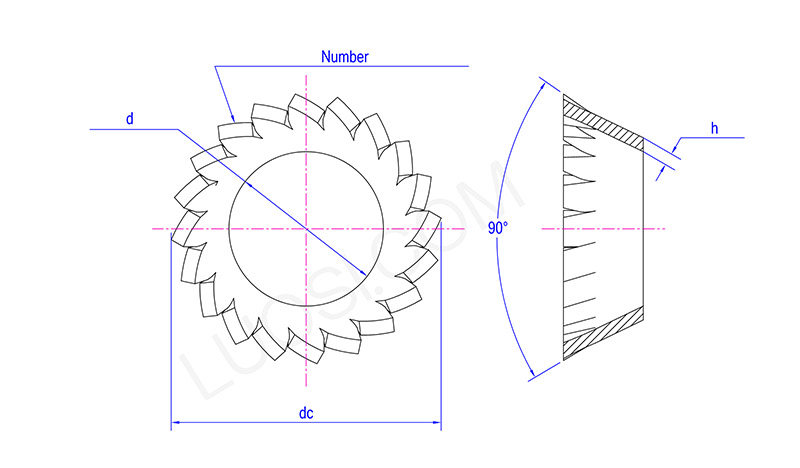

Countersunk External Tooth Serrated Conical Lock Washers

پیر	φ2.5	φ3	φ3.5	φ4	φ5	φ6	φ8	φ10	φ12	φ14	φ 16
ڈی منٹ	2.7	3.2	3.7	4.3	5.3	6.4	8.4	10.5	13	15	17
ڈی زیادہ سے زیادہ	2.84	3.38	3.88	4.48	5.48	6.62	8.62	10.77	13.27	15.27	17.27
ڈی سی	5.1	6	7	8	9.8	11.8	15.3	19	23	26.2	30.2
h	0.2	0.2	0.25	0.25	0.3	0.4	0.4	0.5	0.5	0.6	0.6
دانتوں کی تعداد کی تعداد کم سے کم	10	12	12	14	14	16	18	20	26	28	30

(3) واشر کو صحیح طریقے سے سیدھ کریں۔

Countersunk External Tooth Serrated Conical Lock Washers کو کاؤنٹر سنک اسکرو پر پھسلائیں، پھر پورے سیٹ کو بڑھتے ہوئے سوراخ میں ڈال دیں۔ واشر کا اندرونی ٹیپر سکرو ہیڈ کے زاویہ کو فٹ کرنے کے لیے خود کو سیدھ میں کر لے گا۔

(4) پہلے ہاتھ کو کسیں۔

ہاتھ سے سکرو موڑ کر شروع کریں۔ اسے واشر کے خلاف فلیٹ رکھیں اور یقینی بنائیں کہ یہ سیدھا ہے – کوئی جھکاؤ نہیں۔

(5) معیاری ٹارک کو سخت کریں۔

رینچ کا استعمال کریں اور معمول کے ٹارک کے انداز کو سخت کریں۔ شنک کو تھوڑا سا چپٹا کرنے کے لیے اسے نچوڑیں تاکہ اس سے موسم بہار میں کچھ تناؤ آئے، اور بیرونی دانتوں کو سطح پر آہستہ سے کاٹنے دیں۔

(6) کچھ چیزوں کا خیال رکھنا ہے۔

زیادہ سخت نہ کریں - تجویز کردہ ٹارک پر قائم رہیں۔ اسے ہتھوڑا مارنے کے لیے اثر رنچ کا استعمال نہ کریں۔

واشرز کو کبھی بھی اسٹیک نہ کریں - فی سکرو صرف ایک استعمال کریں۔ ان کا ڈھیر لگانا ناہموار دباؤ پیدا کرتا ہے، واشر کو موڑتا ہے، اور اس کی تالا لگانے کی صلاحیت کو ختم کر دیتا ہے۔
