DIN137A خمیدہ اسپرنگ واشر

ساخت کا تعارف

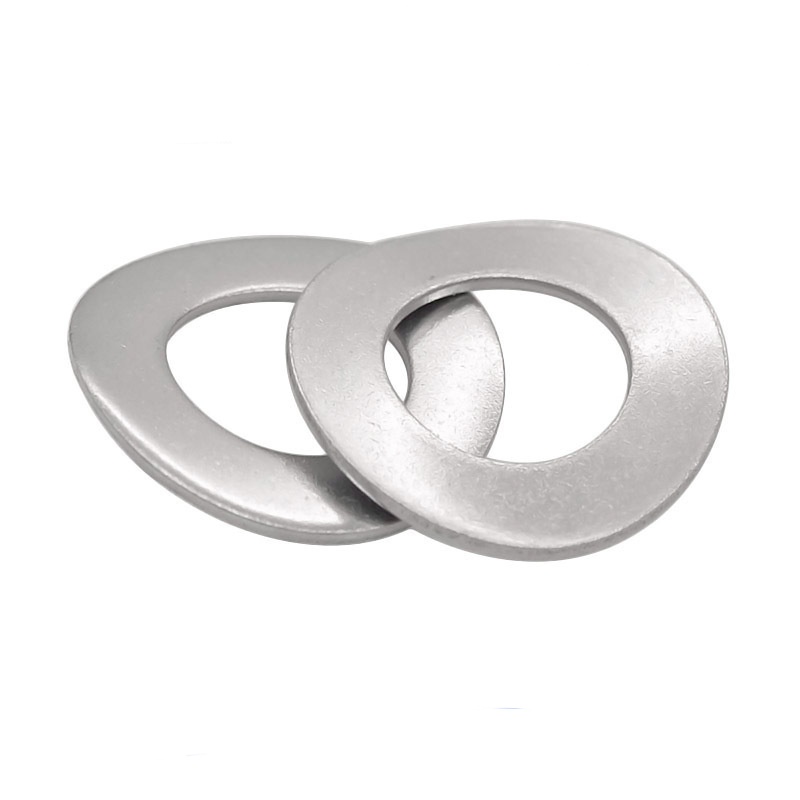

DIN137A خمیدہ اسپرنگ واشر کی ساخت کیسی نظر آتی ہے؟ سادہ الفاظ میں، یہ ایک چھوٹی سی دھات کی انگوٹھی ہے جس میں آرک کی شکل ہوتی ہے۔

【مجموعی شکل】

DIN137A منحنی اسپرنگ واشر ایک عام فلیٹ واشر نہیں ہے۔ اگر آپ اسے اپنے ہاتھ میں پکڑیں ​​گے، تو آپ دیکھیں گے کہ یہ چپٹا نہیں رہتا، خود ہی باہر نکل جاتا ہے۔ اس کے ابھرنے کے طریقے پر منحصر ہے، بنیادی طور پر دو ڈھانچے ہیں:

（1） سنگل ویو آرک شکل (جیسے ایک چھوٹا محراب والا پل)

پورے واشر میں ایک ہی آرک کی شکل ہوتی ہے، جس کا درمیانی حصہ اونچا اور اطراف نیچے ہوتے ہیں، جو ایک چھوٹے آرک برج کی طرح ہوتے ہیں۔ اس کی آزاد حالت میں، اس کی قدرتی اونچائی اس کی موٹائی سے بہت زیادہ ہے۔ جب یہ چپٹا ہوتا ہے، تو یہ ایک الٹا زور پیدا کرے گا۔

（2） ملٹی ویو (جیسے لہراتی آلو کے چپس)

واشر میں دو یا اس سے بھی زیادہ لہریں ہوتی ہیں، چوٹیاں اور وادیاں باری باری ہوتی ہیں اور فریم کے گرد گھومتی ہیں۔ جب اس ڈھانچے کو کمپریس کیا جاتا ہے تو، اخترتی ایک لہر کی طرح اہم نہیں ہوتی، لیکن لچک زیادہ یکساں ہوتی ہے۔

یہ دو قسم کے واشر دونوں مکمل سرکلر رِنگ ہوتے ہیں، جس کے درمیان میں سوراخ ہوتا ہے اور کناروں کے گرد کوئی کٹ نہیں ہوتا۔ مواد کی موٹائی بھر میں ایک ہی ہے.

【اہم ساختی حصے】

（1） قوس کی شکل کا سموچ (بنیادی)

گسکیٹ اپنی آزاد حالت میں فلیٹ نہیں ہے۔ اس کے بجائے، یہ سرکلر سمت کے ساتھ ایک واحد قوس کی سطح (جیسے آرک برج) یا متعدد لہریں (لہروں کی طرح) پیش کرتا ہے۔

یہ خمیدہ / لہر کی شکل لچک کا ذریعہ ہے۔

(2) بند لوپ نان کٹنگ

DIN137A کروڈ اسپرنگ واشر بغیر کسی سرپل کٹ کے ایک مکمل انگوٹھی ہے۔

(3) یکساں موٹائی والا حصہ

گاسکیٹ کی موٹائی پورے طواف میں یکساں ہے، بغیر کسی بتدریج تبدیلی یا مقامی پتلا ہونے کے۔

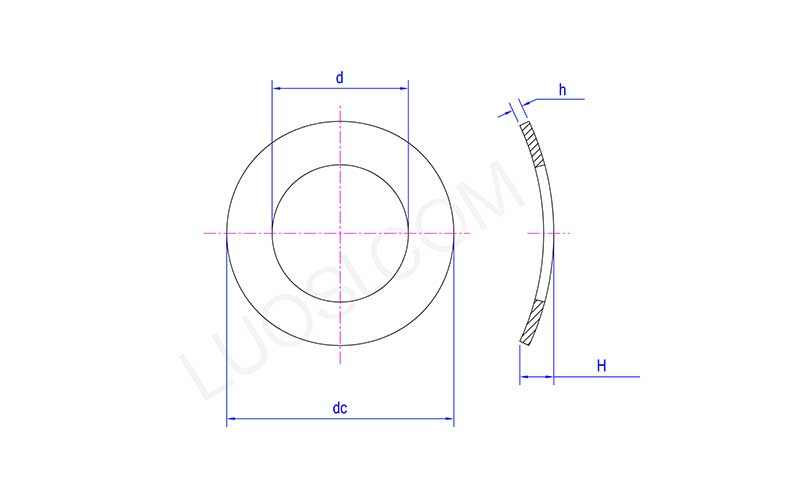

（4） بیرونی قطر سے اندرونی قطر کا تناسب

بیرونی قطر اور اندرونی قطر کا تناسب واشر کی سختی اور معاون علاقے کو متاثر کرتا ہے۔
