> مصنوعات > واشر > بہار واشر > ہیوی اسپلٹ لاک واشرز

ہیوی اسپلٹ لاک واشرز

Xiaoguo® کی طرف سے فراہم کردہ Heavy Split Lock Washers کے نمونے متعلقہ تصریحات کے ساتھ ہر صارف کے مختلف معیارات پر پورا اتر سکتے ہیں۔ مواد بھی اختیاری ہے، اور ان کا اطلاق زیادہ تر صنعتوں میں مضبوط استعداد کے ساتھ کیا جا سکتا ہے۔

انکوائری بھیجیں۔

مصنوعات کی وضاحت

Heavy Split Lock Washers کے لیے مواد کا انتخاب کرتے وقت، تین اہم عوامل پر غور کرنے کی ضرورت ہے: استعمال کا ماحول (چاہے وہ مرطوب ہو یا corrosive)، بولٹ کی مضبوطی کا درجہ، اور قیمت۔

（1） سب سے زیادہ استعمال ہونے والا مواد: کاربن سٹیل (اسپرنگ سٹیل) + سطح کا علاج

ہیوی اسپلٹ لاک واشرز کے لیے معیاری مواد اسپرنگ اسٹیل ہے (جیسے 65Mn، 70 اسٹیل، C67S)، جس میں اچھی لچک اور زیادہ سختی ہے (HRC 42–50)۔ تاہم، ننگے اسٹیل کو زنگ لگنے کا خطرہ ہے، اس لیے ان میں سے تقریباً سبھی سطحی علاج سے گزرتے ہیں۔

سطح کا علاج	مناسب منظرنامے۔	فوائد

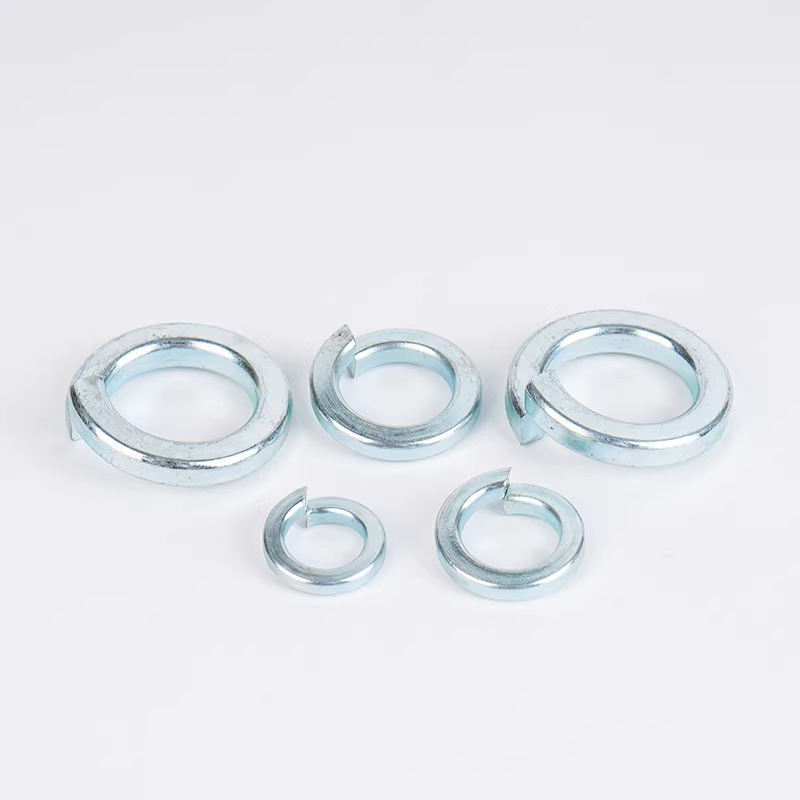

جستی (پیلا زنک / نیلے سفید زنک)	اندرونی خشک ماحول، عام صنعت	سب سے سستا، اچھی استعداد کے ساتھ
ڈیکرومیٹ (زنک-ایلومینیم کوٹنگ)	بیرونی، گاڑی کی چیسس، زیادہ نمی اور زیادہ نمکین ماحول	ہائیڈروجن کی خرابی نہیں، نمک کا اسپرے 500-1000+ گھنٹے
مکینیکل galvanization	اعلی طاقت والے بولٹ (10.9/12.9 گریڈ)	کوئی ہائیڈروجن کی خرابی نہیں، یکساں کوٹنگ

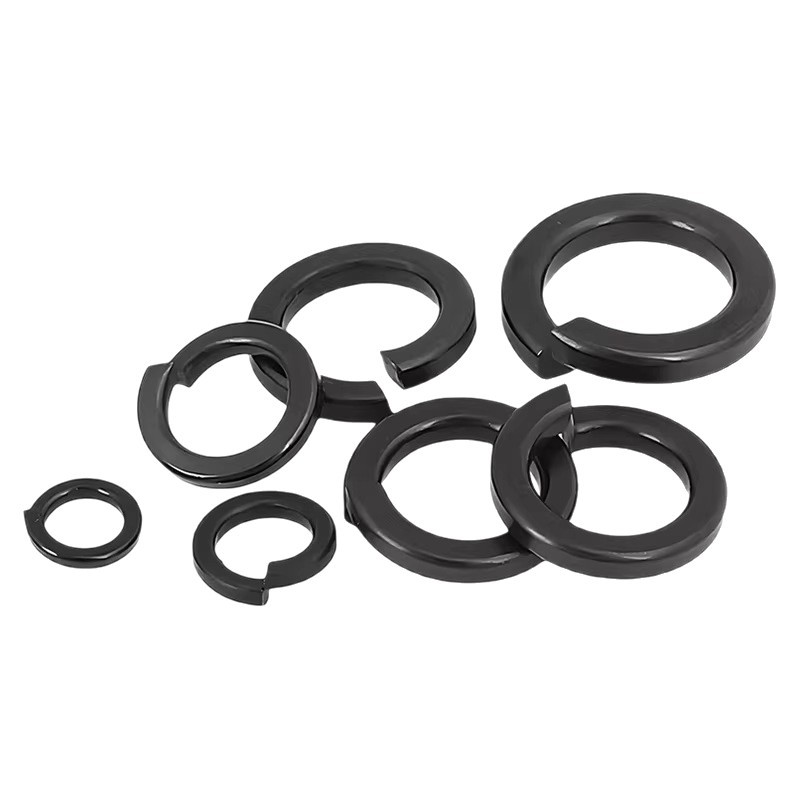

بلیک آکسائیڈ	عین مطابق اسمبلی، انڈور خشک، ظاہری شکل میں سیاہ	کوئی ہائیڈروجن کی خرابی نہیں، طول و عرض میں تقریبا کوئی تبدیلی نہیں
فاسفٹنگ	ان ایپلی کیشنز کے لیے جن کو چکنا یا کوٹنگ کی ضرورت ہوتی ہے۔	ہائیڈروجن کی خرابی نہیں، تیل ذخیرہ کرنے کی بہترین صلاحیت

（2） سٹینلیس سٹیل کا مواد (زنگ کی روک تھام کے لئے ترجیح)

اگر ہیوی اسپلٹ لاک واشرز پانی، مرطوب ہوا، کیمیکلز یا نمک کے اسپرے کے ساتھ رابطے میں آجائیں تو صرف سٹینلیس سٹیل کا انتخاب کریں۔

مواد	سنکنرن مزاحمت	قابل اطلاق ماحول	لاگت
A2 (304 سٹینلیس سٹیل)	عام سنکنرن مزاحمت	نم ماحول، باہر، اور کھانے کے سامان کے لیے عام	درمیانہ
A4 (316 سٹینلیس سٹیل)	کلورائڈ آئنوں کے خلاف مزاحم (نمک پانی، سمندر کنارے، کیمیائی صنعت)	آف شور پلیٹ فارمز، بحری جہاز، کیمیائی پلانٹس	اعلی

(3) بولٹ کی طاقت کا درجہ

ہیوی اسپلٹ لاک واشرز کی سختی کو بولٹ سے ملنے کی ضرورت ہے۔ ایک بہت نرم واشر کو کچل دیا جائے گا، جبکہ بہت سخت واشر بولٹ کو نقصان پہنچا سکتا ہے۔

(4) خاص ماحول

①زیادہ درجہ حرارت (>300°C) پر، باقاعدہ اسپرنگ اسٹیل اپنی لچک کھو دیتا ہے۔ اس صورت میں، گرمی سے بچنے والے مرکبات (جیسے انکونل) یا ڈسک کی شکل والے واشر استعمال کریں، یا واشر بالکل بھی استعمال نہ کریں۔

②انتہائی کم درجہ حرارت (-50°C اور اس سے کم) پر، روایتی کاربن سٹیل ٹوٹنے والا ہو جاتا ہے۔ لہذا، سٹینلیس سٹیل A2/A4 کا انتخاب کیا جانا چاہیے۔

③مضبوط مقناطیسی میدانوں کے قریب، فیرو میگنیٹک مواد (عام کاربن سٹیل) استعمال نہیں کیا جا سکتا۔ اس کے بجائے، پیتل یا سٹینلیس سٹیل (کمزور مقناطیسیت کے ساتھ) کا انتخاب کریں۔

④ چالکتا کے لیے، سٹینلیس سٹیل یا جستی کاربن سٹیل سے بنی ٹوتھ لاکنگ گسکیٹ (بیرونی دانت/اندرونی دانت) کا انتخاب کریں۔

⑤خوراک/دوا، سٹینلیس سٹیل A2 یا A4، غیر فعال ہونے کا علاج

اکثر پوچھے گئے سوالات

（1） معیاری اسپلٹ لاک واشر کے مقابلے ہیوی اسپلٹ لاک واشر کے اہم فوائد کیا ہیں؟

فائدہ اس کی زیادہ بوجھ کی گنجائش اور استحکام میں ہے۔ اس کا بیرونی قطر بڑا ہے، اس کی موٹائی زیادہ ہے، اور اس کا بیئرنگ ایریا چوڑا ہے، جو اسے زیادہ سخت ٹارک کا مقابلہ کرنے کے قابل بناتا ہے۔

（2） کیا اسے گریڈ 10.9 اور 12.9 کے اعلی طاقت والے بولٹ کے ساتھ استعمال کیا جا سکتا ہے؟

ہاں، لیکن اس کی حدود ہیں اور اس کی سفارش نہیں کی جاتی ہے۔

（3） کیا بھاری دھونے والے دوبارہ استعمال کیے جا سکتے ہیں؟

اسے دوبارہ استعمال کرنے کے خلاف سختی سے مشورہ دیا جاتا ہے۔ کیونکہ بھاری گسکیٹ اپنی پہلی تنصیب کے دوران نمایاں خرابی سے گزر چکا ہے، اور اس کے تیز کناروں کو پہنا اور نقصان پہنچا ہے۔

（4） اعلی وائبریشن والے آلات پر اسے استعمال کرنے کو ترجیح کیوں دی جاتی ہے؟

کیونکہ یہ خاص طور پر شدید کمپن، جھٹکے اور زیادہ متحرک بوجھ کو برداشت کرنے کے لیے ڈیزائن کیا گیا ہے۔

（5） کیا انسٹال کرتے وقت فلیٹ واشر کو ایک ساتھ استعمال کرنا ضروری ہے؟

عام طور پر، یہ ضروری نہیں ہے. واشر کو اصل میں دونوں اطراف کی سطحوں کو براہ راست باہم مربوط کرنے کے لیے ڈیزائن کیا گیا تھا تاکہ لاکنگ اثر حاصل کیا جا سکے۔ درمیان میں فلیٹ واشر ڈالنے سے اس کی عام انٹرلاکنگ میں مداخلت ہوگی اور یہ آسانی سے ڈھیلے ہونے کا سبب بن سکتا ہے۔

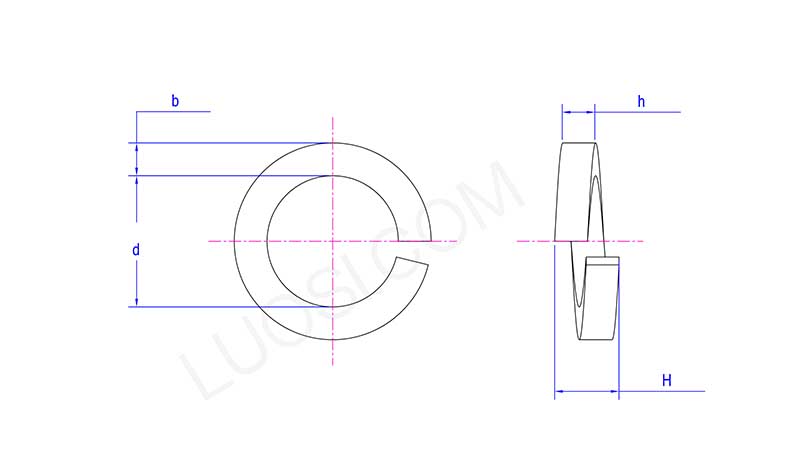

Heavy Split Lock Washers

پیر	φ18	φ20	φ22	φ2 4	φ27	φ30	φ33	φ36	φ39	φ42	φ45
ڈی منٹ	18.2	20.2	22.5	24.5	27.5	30.5	33.5	36.5	39.5	42.5	45.5
ڈی زیادہ سے زیادہ	19.04	21.04	23.34	25.5	28.5	31.5	34.7	37.7	40.7	43.7	46.7
ب منٹ	4.3	4.8	5.3	5.8	6.5	7.2	8.2	8.7	9.7	10.2	10.7
ب زیادہ سے زیادہ	4.7	5.2	5.7	6.2	7.1	7.8	8.8	9.3	10.3	10.8	11.3
گھنٹہ منٹ	4.3	4.8	5.3	5.8	6.5	7.2	8.2	8.7	9.7	10.2	10.7
h زیادہ سے زیادہ	4.7	5.2	5.7	6.2	7.1	7.8	8.8	9.3	10.3	10.8	11.3
H منٹ	9	10	11	12	13.6	15	17	18	20	21	22
H زیادہ سے زیادہ	11.25	12.5	13.75	15	17	18.75	21.25	22.5	25	26.25	27.5
