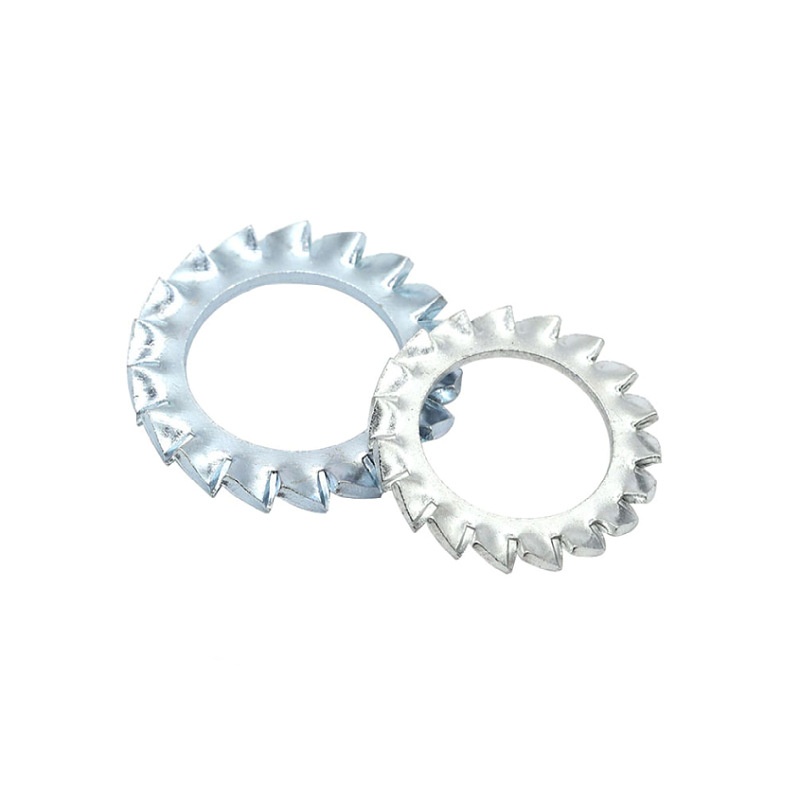

سیرٹیڈ ٹوتھڈ والے واشرز کو لاک کریں۔

سیرٹیڈ ٹوتھڈ کے ساتھ Xiaoguo® فیکٹری کے لاک واشرز کمپیکٹ اور ذخیرہ کرنے میں آسان ہیں، اور وہ تنگ تنصیب کی جگہوں پر اچھی طرح کام کرتے ہیں۔ ہم آپ کو بلک آرڈر دینے کا مشورہ دیتے ہیں، جس سے اسٹاک رکھنا آسان ہو جاتا ہے اور آپ کو یونٹ کی بہتر قیمتیں بھی ملتی ہیں۔

انکوائری بھیجیں۔

مصنوعات کی وضاحت

1） سیرٹیڈ ٹوتھڈ کے ساتھ لاک واشرز کو انسٹال کرتے وقت کیا مجھے ٹارک رینچ استعمال کرنے کی ضرورت ہے؟

اسے استعمال کرنے کی انتہائی سفارش کی جاتی ہے۔ بولٹ یا گری دار میوے کے لئے صرف معیاری تجویز کردہ ٹارک کے مطابق سخت کریں۔

（2） ہم کس طرح گسکیٹ کو ورک پیس کی سطح کو کھرچنے سے روک سکتے ہیں؟

دانت خود سطح پر کاٹ لیں گے، اور یہاں تک کہ معمولی خروںچ بھی مکمل طور پر گریز نہیں کیا جا سکتا.

（3） اگر واشر کو بہت زیادہ سخت کیا جائے تو کیا ہوگا؟

زیادہ سختی سے دانت مکمل طور پر چپٹے ہو جائیں گے، جس سے واشر اپنی لچک کھو دے گا اور اینٹی لوزنگ اثر تیزی سے کم ہو جائے گا۔

（4） کیا مجھے سیرٹیڈ ٹوتھڈ کے ساتھ لاک واشر لگانے سے پہلے سطح کو صاف کرنے کی ضرورت ہے؟

جی ہاں بولٹ ہیڈ/نٹ بیس پر تیل، آئرن فائلنگ، پینٹ یا آکسائیڈ کی تہہ اور ورک پیس کی سطح کو ہٹا دینا چاہیے۔

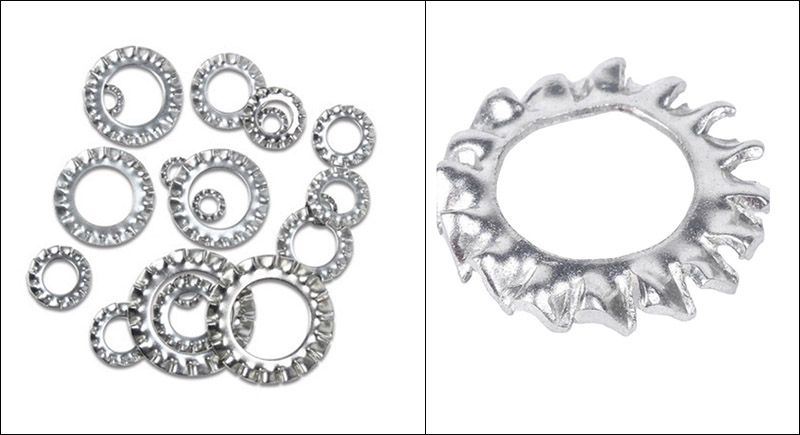

Lock Washers with Serrated Toothed

سیرٹیڈ ٹوتھڈ کے ساتھ لاک واشرز کی مناسب تنصیب اس کے اینٹی لوزنگ اثر اور برقی چالکتا کو یقینی بنانے کے لیے بہت ضروری ہے۔

(1) رابطے کی سطحوں کو صاف کریں۔

بولٹ یا گری دار میوے کے نیچے سے تیل، آئرن فائلنگ، پینٹ یا آکسائیڈ کی تہوں اور ورک پیس کی سطحوں کو ہٹا دیں۔

（2） واشر کی سمت کی تصدیق کریں (سب سے اہم)

دانت کی سطح کو بولٹ ہیڈ یا نٹ کی رابطہ سطح کا سامنا کرنا چاہئے، اور فلیٹ سطح کو ورک پیس کے باہر کا سامنا کرنا چاہئے۔

تنصیب کو ریورس کرنے کا نتیجہ یہ ہوگا: دانت مشغول نہیں ہوسکتے ہیں، اینٹی لوزنگ فنکشن کو مکمل طور پر کھو دیتے ہیں۔

(3) واشر کو انسٹال کریں لاک واشرز کو بولٹ ہیڈ یا نٹ کے نیچے سیرٹیڈ ٹوتھڈ کے ساتھ رکھیں، اور اسے بولٹ کے بیچ میں سیدھ میں رکھیں۔

(4) ہاتھ سے سخت کریں پہلے بولٹ یا نٹ کو ہاتھ سے مروڑیں جب تک کہ واشر حصہ کی سطح کو ہلکے سے نہ چھوئے۔ اس وقت دانت پوری طرح سے نہیں کاٹیں گے۔

(5) معیاری ٹارک کے ساتھ سخت کریں معیاری ٹارک کی ضروریات کے مطابق بولٹ اور نٹ کو سخت کرنے کے لیے ٹارک رینچ کا استعمال کریں۔ سخت کرتے وقت واشر کے دانت خود ہی سطح میں دھنس جائیں گے، ٹارک کو دوبارہ ایڈجسٹ کرنے کی ضرورت نہیں ہے۔ ضرورت سے زیادہ طاقت کے ساتھ اثر والی رینچ کا استعمال نہ کریں، ورنہ دانت دھونے کے لیے ڈھیلے ہو جائیں گے اور دانت ٹوٹ جائیں گے۔

(6) تنصیب کے بعد چیک کریں اگر الیکٹریکل گراؤنڈنگ کے لیے استعمال کیا جاتا ہے تو، مستحکم چالکتا کی ضمانت کے لیے سخت کرنے کے بعد ملٹی میٹر کے ساتھ بولٹ اور ورک پیس کے درمیان مزاحمت کی جانچ کریں۔ مزاحمت کی قدر 0 Ω کے قریب ہونی چاہئے۔

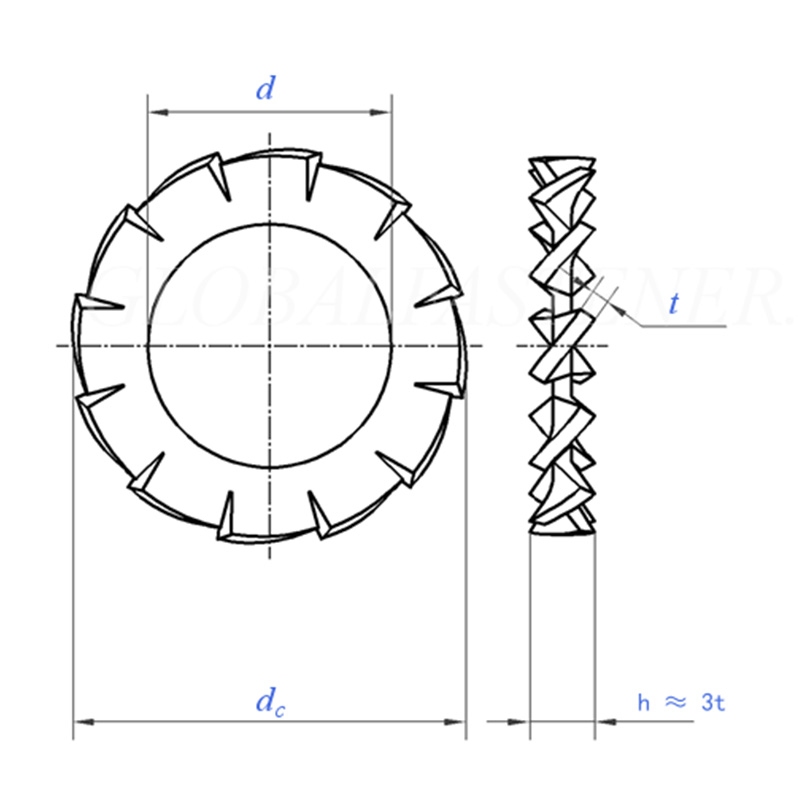

Lock Washers with Serrated Toothed

سائز		1.7	2.2	2.7	3.2	3.7	4.3	5.3	6.4	7.4	8.4
d	کم سے کم = برائے نام سائز	1.7	2.2	2.7	3.2	3.7	4.3	5.3	6.4	7.4	8.4
d	زیادہ سے زیادہ	1.84	2.34	2.84	3.38	3.88	4.48	5.48	6.62	7.62	8.62
ڈی سی	زیادہ سے زیادہ = برائے نام سائز	3.6	4.5	5.5	6	7	8	10	11	12.5	15
ڈی سی	منٹ	3.3	4.2	5.2	5.7	6.64	7.64	9.64	10.57	12.07	14.57
	t	0.3	0.3	0.4	0.4	0.5	0.5	0.6	0.7	0.8	0.8
دانتوں کی تعداد	منٹ	9	9	9	9	10	11	11	12	14	14
فی 1000 یونٹ ایس سی جی		0.02	0.03	0.045	0.06	0.11	0.14	0.28	0.36	0.5	0.8
برائے نام دھاگے کا قطر		M1.6	M2	M2.5	ایم 3	M3.5	M4	M5	ایم 6	M7	M8

سائز		10.5	13	15	17	19	21	23	25	28	31
d	کم سے کم = برائے نام سائز	10.5	13	15	17	19	21	23	25	28	31
d	زیادہ سے زیادہ	10.77	13.27	15.27	17.27	19.33	21.33	23.33	25.33	28.33	31.39
ڈی	زیادہ سے زیادہ = برائے نام سائز	18	20.5	24	26	30	33	36	38	44	48
ڈی	منٹ	17.57	19.98	23.48	25.48	29.48	32.38	35.38	37.38	43.38	47.38
	t	0.9	1	1	1.2	1.4	1.4	1.5	1.5	1.6	1.6
دانتوں کی تعداد	منٹ	16	16	18	18	18	20	20	20	22	22
فی 1000 یونٹ ایس سی جی		1.25	1.6	2.3	2.9	5	6	7.5	8	12	14
برائے نام دھاگے کا قطر		ایم 10	ایم 12	ایم 14	ایم 16	ایم 18	M20	ایم 22	M24	ایم 27	M30
