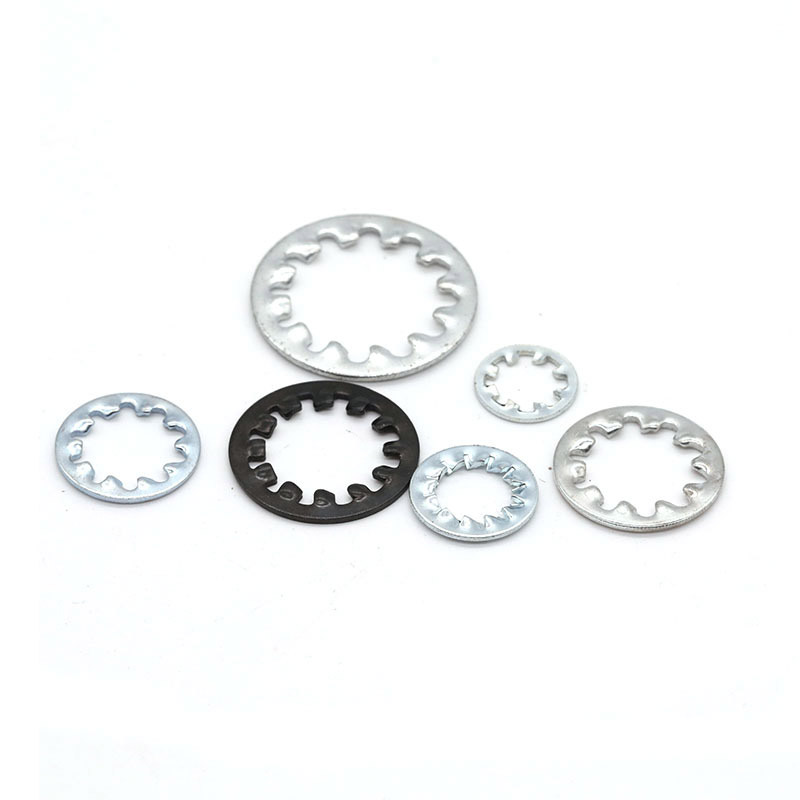

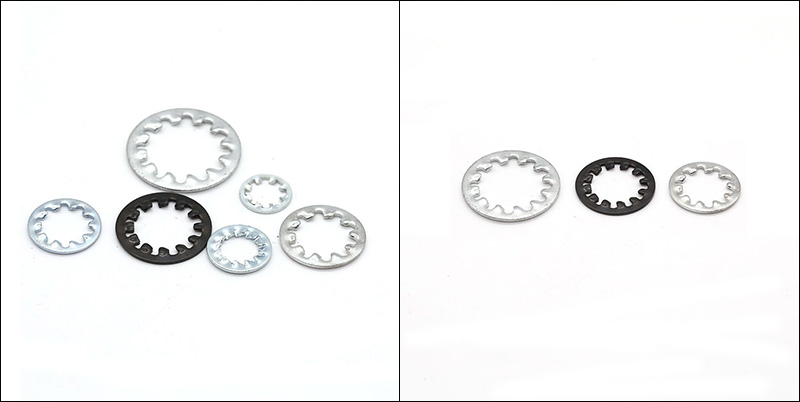

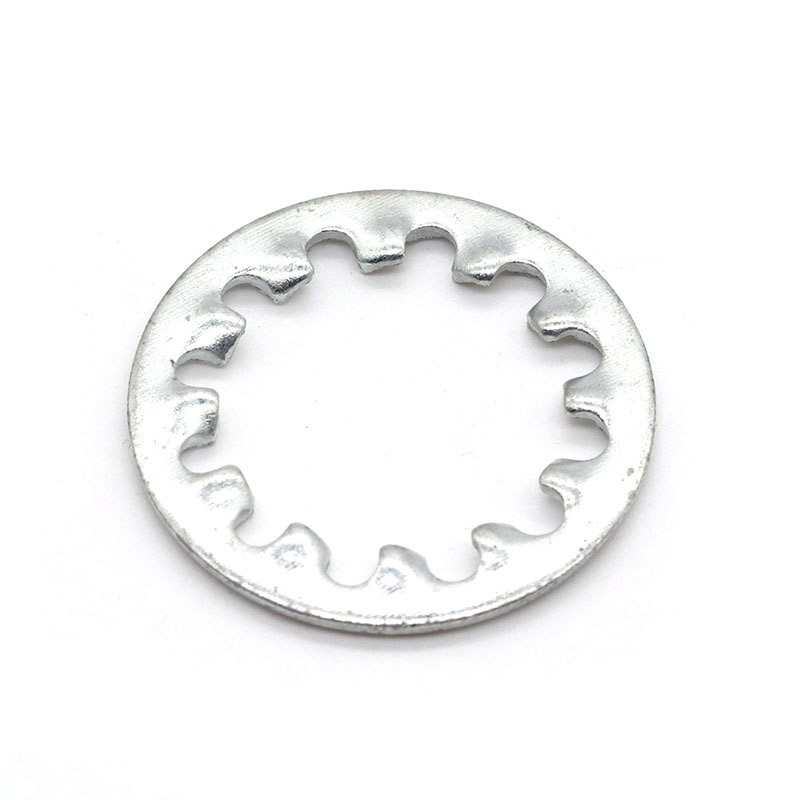

اندرونی دانتوں کے ساتھ واشرز کو لاک کریں۔

دانت اندرونی والے لاک واشرز کو بنیادی طور پر معیاری قسم (Type AW) اور بھاری قسم (Type IOW) میں تقسیم کیا گیا ہے۔ ان کے درمیان بنیادی فرق گیئر کی شکل کی گہرائی اور طاقت میں ہے۔

(1) AW ٹائپ کریں۔

بنیادی خصوصیت: بوجھ کو تقسیم کرنے کے لیے زیادہ گھنے بھرے اندرونی گیئر ڈیزائن کو اپنانا

تالا لگانے کا اصول: کاٹنے کے دوران رابطہ پوائنٹس کی تعداد بڑھا کر، رگڑ کو ڈھیلا ہونے سے روکنے کے لیے استعمال کیا جاتا ہے۔

ترجیحی مواد: روایتی کاربن سٹیل یا اقتصادی سٹینلیس سٹیل (جیسے SUS304)

بوجھ برداشت کرنے کی صلاحیت: درمیانے اور کم بوجھ، ہلکے وزن کے تعین کے لیے موزوں ہے۔

لاگت: اقتصادی قسم

عام ایپلی کیشن: دانتوں کے اندرونی کے ساتھ ٹائپ اے ڈبلیو لاک واشر الیکٹرانک سرکٹس، پی سی بی بورڈز، گھریلو آلات، آلے کے پینلز اور دیگر ہلکے بوجھ والے آلات کے لیے موزوں ہیں۔

(2) IOW ٹائپ کریں۔

بنیادی خصوصیت: دانت گہرے، تیز اور موٹے ہوتے ہیں، زیادہ کاٹنے کی طاقت کے ساتھ۔

تالا لگانے کا اصول: دھات کی سطح کو "پکڑنے اور کاٹنے" کے لیے دانتوں کے اشارے استعمال کرنے سے، مکینیکل لاکنگ فورس پیدا ہوتی ہے۔

مواد: 65Mn اسپرنگ اسٹیل سے بنا، سختی HRC 39-50

لوڈ کی کارکردگی: بھاری بوجھ اور شدید کمپن کے ساتھ کام کرنے والے ماحول کے لیے موزوں ہے۔

لاگت کی خصوصیت: قابل اعتماد کارکردگی کے لیے بڑی قدر

درخواست: دانتوں کے اندرونی حصے کے ساتھ IOW لاک واشرز ہیوی ڈیوٹی حصوں کے لیے مثالی ہیں۔ بڑے پیمانے پر آٹوموٹو چیسس اور انجنوں، صنعتی مشینری، اور تعمیراتی لفٹنگ کا سامان پر استعمال کیا جاتا ہے.

سیدھے الفاظ میں، معیاری AW اور ہیوی ڈیوٹی IOW میں سے کون سا انتخاب کرنا ہے بنیادی طور پر بولٹ پر کام کرنے والے دباؤ پر آتا ہے۔ الیکٹرانکس اور گھریلو آلات جیسے ہلکے بوجھ کے استعمال کے لیے، AW کی باقاعدہ قسم کافی اور زیادہ بجٹ کے موافق ہے۔

مضبوط کمپن یا اثر والے حالات کے لیے، جیسے کاریں اور بڑی صنعتی مشینیں، بولٹ کے جوڑوں کو محفوظ رکھنے کے لیے IOW ہیوی ڈیوٹی قسم کے ساتھ جائیں۔

M2	2.2	2.34	4.20	4.5	0.28	0.32
M2.5	2.7	2.84	5.20	5.5	0.37	0.43
ایم 3	3.2	3.38	5.70	6.0	0.37	0.43
M3.5	3.7	3.88	6.64	7.0	0.47	0.53
M4	4.3	4.48	7.64	8.0	0.47	0.53
M5	5.3	5.48	9.64	10.0	0.57	0.63
ایم 6	6.4	6.62	10.57	11.0	0.67	0.73
M7	7.4	7.62	12.07	12.5	0.77	0.83
M8	8.4	8.62	14.57	15.0	0.77	0.83
ایم 10	10.5	10.77	17.57	18.0	0.87	0.93
ایم 12	13.0	13.27	19.98	20.5	0.96	1.04
ایم 14	15.0	15.27	23.48	24.0	0.96	1.04
ایم 16	17.0	17.27	25.48	26.0	1.16	1.24
ایم 18	19.0	19.33	29.48	30.0	1.36	1.44
M20	21.0	21.33	32.38	33.0	1.36	1.44
M24	25.0	25.33	37.38	38.0	1.45	1.55

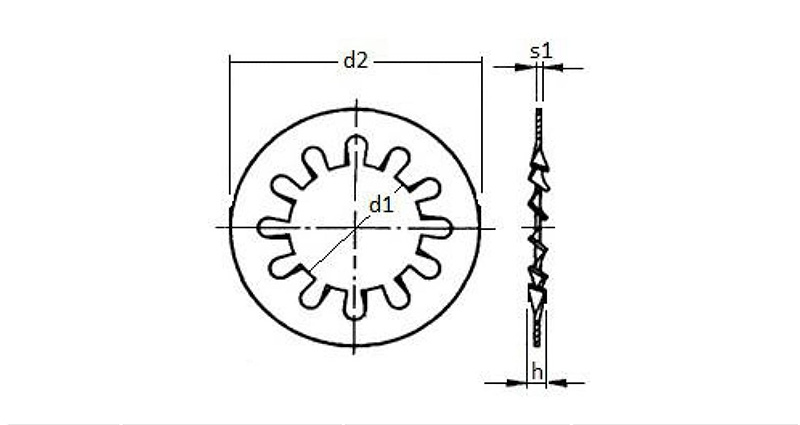

فراہم کردہ معلومات اور ڈرائنگ صرف حوالہ ہیں۔

آپ جاننا چاہیں گے۔

（1） مجھے آٹوموٹو انجن کی تنصیب کے لئے کون سا انداز استعمال کرنا چاہئے؟

ہم IOW اندرونی ٹوتھ لاک واشرز کے ساتھ جانے کا مشورہ دیتے ہیں۔ وہ پیچ کو ڈھیلے آنے سے روکنے میں بہت اچھا کام کرتے ہیں۔

（2） کیا آپ کے پاس دونوں طرزوں کے لئے سٹینلیس سٹیل کے ورژن ہیں؟

ضرور AW اور IOW دونوں قسمیں سٹینلیس سٹیل میں فراہم کی جا سکتی ہیں، جیسے A2/304 اور A4/316 گریڈ۔

（3） IOW اور AW اقسام کے درمیان سختی کا فرق کیا ہے؟

کاربن اسٹیل AW معیاری واشرز میں عام طور پر HRC 35-45 کی سختی ہوتی ہے۔ ہیوی ڈیوٹی IOW کاربن اسٹیل ورژن سخت ہوتا ہے، سختی عام طور پر HRC 42 سے 50 تک ہوتی ہے۔
