M3 بیرونی سیریشن لاک واشرز

Xiaoguo® فیکٹری کے ذریعہ تیار کردہ M3 ایکسٹرنل سیریشن لاک واشرز دوبارہ استعمال کے قابل ہیں۔ اگر دھونے والوں کے بیرونی دانت استعمال کے بعد قدرے گھسے ہوئے ہوں تو صورتحال کے لحاظ سے انہیں غیر اہم جگہوں پر دوبارہ استعمال کیا جا سکتا ہے۔

انکوائری بھیجیں۔

مصنوعات کی وضاحت

اگرچہ M3 External serrations Lock Washers سائز میں چھوٹا ہے، لیکن اس میں ایپلی کیشنز کی ایک وسیع رینج ہے۔ اس کے کمپیکٹ ڈھانچے، قابل اعتماد تالا لگانے والی قوت اور چالکتا کے ساتھ، یہ بہت سے شعبوں میں اہم کردار ادا کرتا ہے۔

(1) روبوٹ، صحت سے متعلق مشینری

اعلی درستگی اور ہائی وائبریشن آلات جیسے صنعتی روبوٹ جوائنٹ، موٹر بریکٹ، اور لکیری ماڈیولز کے لیے بولٹ باندھنا

(2) کنزیومر الیکٹرانکس

موبائل فونز کا فریم، ڈرونز کے موٹر ماونٹس، VR/AR ڈیوائسز کے لیے سپورٹ ڈھانچے، گیم کنٹرولرز کے اندرونی ڈھانچے وغیرہ، یہ تمام اعلیٰ طاقت اور چھوٹے کنکشن پوائنٹس۔

(3) نئی توانائی کی صنعت

M3 ایکسٹرنل سیریشن لاک واشرز کو چارجنگ اسٹیشنوں کے اندر کلیدی منظرناموں میں استعمال کیا جاتا ہے، جیسے الیکٹریکل ماڈیولز، انرجی اسٹوریج بیٹری پیک ماڈیولز، اور فوٹو وولٹک انورٹرز، جہاں سنکنرن مزاحمت اور کمپن مزاحمت کی ضرورت ہوتی ہے۔

(4) فرنیچر اور دفتری سامان

جدا کرنے اور اسمبلی کے عمل کے دوران دفتری کرسیوں، دھاتی شیلفوں، ڈسپلے کیبینٹ، لائٹنگ فکسچر وغیرہ کے بیس اور بیکریسٹ کے درمیان رابطے کے لیے اینٹی لوزنگ اقدامات

(5) آپٹیکل اور فوٹو گرافی کا سامان

درست آلات کے اندرونی ایڈجسٹمنٹ میکانزم، لینس سپورٹ، پین ٹلٹ فاسٹنرز وغیرہ میں چھوٹے سائز اور زیادہ طاقت والے کنکشن کی مانگ ہوتی ہے۔

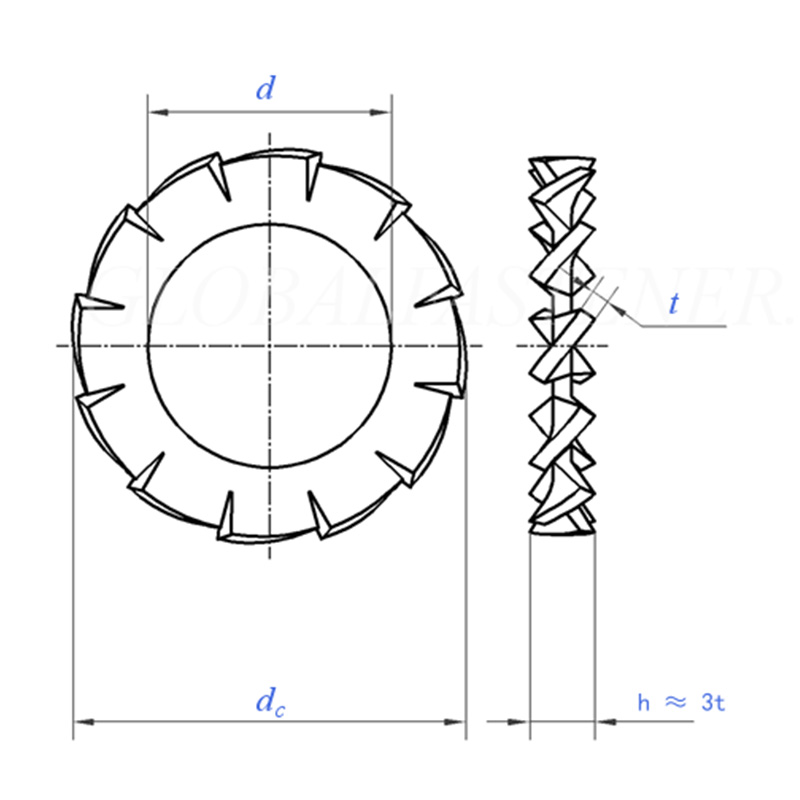

M3 External serrations Lock Washers

سائز		1.7	2.2	2.7	3.2	3.7	4.3	5.3	6.4	7.4	8.4
d	کم سے کم = برائے نام سائز	1.7	2.2	2.7	3.2	3.7	4.3	5.3	6.4	7.4	8.4
d	زیادہ سے زیادہ	1.84	2.34	2.84	3.38	3.88	4.48	5.48	6.62	7.62	8.62
ڈی سی	زیادہ سے زیادہ = برائے نام سائز	3.6	4.5	5.5	6	7	8	10	11	12.5	15
ڈی سی	منٹ	3.3	4.2	5.2	5.7	6.64	7.64	9.64	10.57	12.07	14.57
	t	0.3	0.3	0.4	0.4	0.5	0.5	0.6	0.7	0.8	0.8
دانتوں کی تعداد	منٹ	9	9	9	9	10	11	11	12	14	14
فی 1000 یونٹ ایس سی جی		0.02	0.03	0.045	0.06	0.11	0.14	0.28	0.36	0.5	0.8
برائے نام دھاگے کا قطر		M1.6	M2	M2.5	ایم 3	M3.5	M4	M5	ایم 6	M7	M8

سائز		10.5	13	15	17	19	21	23	25	28	31
d	کم سے کم = برائے نام سائز	10.5	13	15	17	19	21	23	25	28	31
d	زیادہ سے زیادہ	10.77	13.27	15.27	17.27	19.33	21.33	23.33	25.33	28.33	31.39
ڈی	زیادہ سے زیادہ = برائے نام سائز	18	20.5	24	26	30	33	36	38	44	48
ڈی	منٹ	17.57	19.98	23.48	25.48	29.48	32.38	35.38	37.38	43.38	47.38
	t	0.9	1	1	1.2	1.4	1.4	1.5	1.5	1.6	1.6
دانتوں کی تعداد	منٹ	16	16	18	18	18	20	20	20	22	22
فی 1000 یونٹ ایس سی جی		1.25	1.6	2.3	2.9	5	6	7.5	8	12	14
برائے نام دھاگے کا قطر		ایم 10	ایم 12	ایم 14	ایم 16	ایم 18	M20	ایم 22	M24	ایم 27	M30

بنیادی طاقتیں

M3 ایکسٹرنل سیریشن لاک واشرز کو بہت سارے منظرناموں میں استعمال کیا جا سکتا ہے بنیادی طور پر اس کی کئی مضبوط خصوصیات کی وجہ سے۔

（1） اینٹی وائبریشن اور اینٹی لوزنگ

M3 ایکسٹرنل سیریشن لاک واشرز کمپن کی مزاحمت کرنے کا ایک پیشہ ور ٹول ہے۔ اس کے بیرونی دانتوں کا ڈھانچہ خاص طور پر اس لیے ڈیزائن کیا گیا ہے کہ "ایک ہلتے ہوئے ماحول میں بندھنوں کو ڈھیلے ہونے سے روکا جائے"، خاص طور پر متحرک بوجھ اور مسلسل حرکت والے آلات میں۔

(2) الیکٹریکل گراؤنڈنگ

تیز دانت دھات کی سطح پر آکسائیڈ کی تہہ یا کوٹنگ میں آسانی سے گھس سکتے ہیں، جس سے ایک مستحکم برقی راستہ بنتا ہے۔

(3) خلائی دوستانہ

عین مطابق آلات کے اندرونی حصے کے لیے، M3 ایکسٹرنل سیریشن لاک واشرز کو براہ راست فاسٹنر کے سر کے نیچے نصب کیا جا سکتا ہے، جس میں تقریباً کوئی اضافی جگہ نہیں ہے۔

（4） مواد کے اختیارات دستیاب ہیں۔

لوگ مخصوص درخواست کے ماحول کی بنیاد پر مختلف مواد کا انتخاب کرسکتے ہیں۔ اسپرنگ اسٹیل میں زیادہ طاقت ہوتی ہے، اور سٹینلیس سٹیل زنگ کے خلاف مزاحم ہوتا ہے، جو اسے مختلف حالات کے لیے موزوں بناتا ہے۔

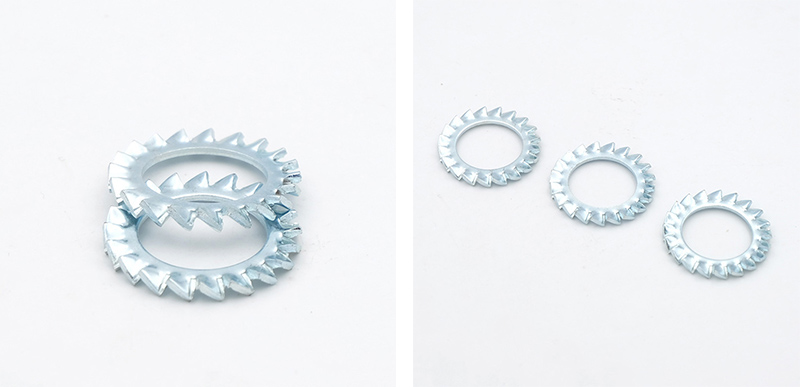

M3 External serrations Lock Washers
