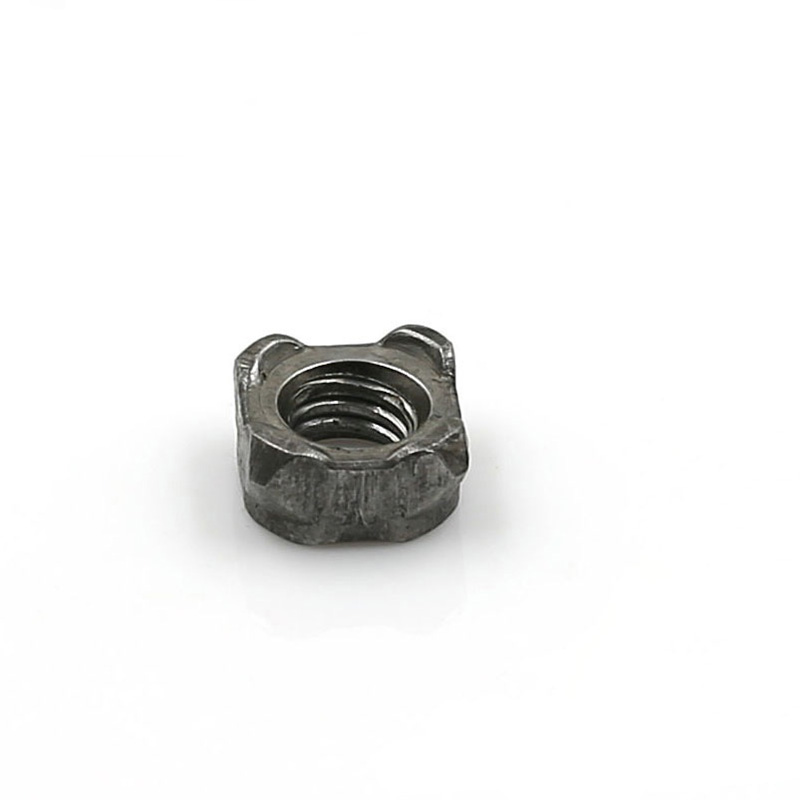

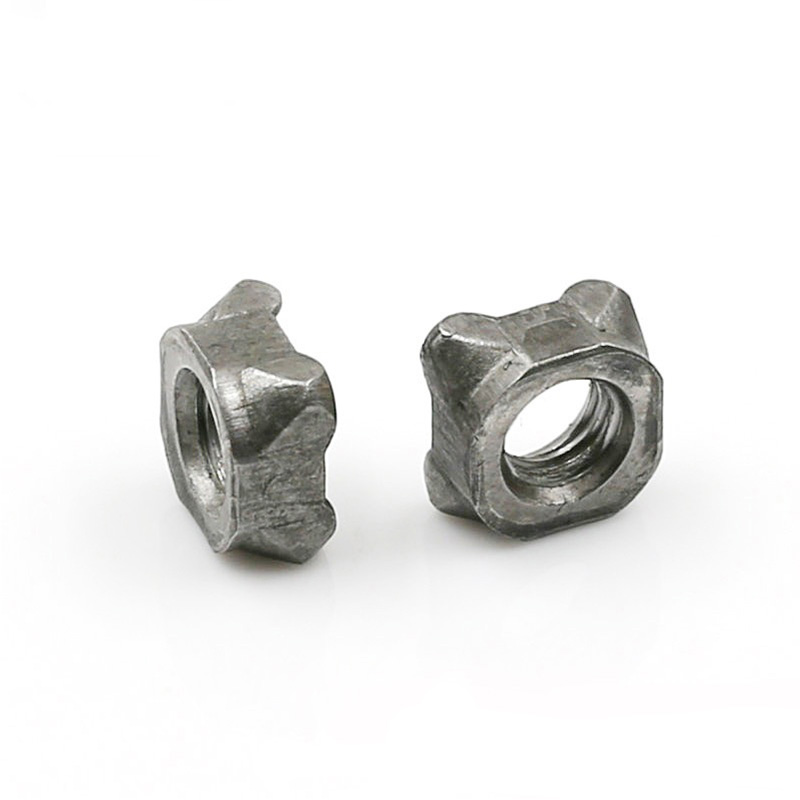

M8 اسکوائر ویلڈ نٹ

کیا آپ پیشہ ورانہ فاسٹنرز تلاش کر رہے ہیں، Xiaoguo® کا تازہ ترین M8 Square Weld Nut آپ کا بہترین انتخاب ہو سکتا ہے۔ یہ شیٹ میٹل کے پچھلے حصے کے لئے موزوں ہے۔ بیرونی فاسٹنرز کو انسٹال کرتے وقت پچھلی طرف کو چھونے کی ضرورت نہیں ہے۔ یہ خاص طور پر بند قسم کے باڑوں کے لیے موزوں ہے۔

ماڈل:Q 371-1999

انکوائری بھیجیں۔

مصنوعات کی وضاحت

معیاری اور کلیدی جہتیں۔

M8 اسکوائر ویلڈ نٹ کو DIN 928:2013-12 معیار کے مطابق سختی سے تیار کیا گیا ہے۔ یہ معیار M4 سے M16 تک کے موٹے دھاگوں اور 8mm سے 16mm تک کے باریک دھاگوں کے ساتھ مربع ویلڈنگ گری دار میوے کے طول و عرض اور تکنیکی تقاضوں کی وضاحت کرتا ہے۔ پروڈکٹ گریڈ A گریڈ ہے۔

پیرامیٹر	قدر (ملی میٹر)	رواداری
دھاگے کی تفصیلات	M8 × 1.25	-
کنارے کی چوڑائی (s/sw)	14 ملی میٹر	±0.3
ترچھی چوڑائی (e)	18 ملی میٹر	±0.6
کل موٹائی (m1/h)	6.5 ملی میٹر	±0.3
سر کا قطر (dk)	12.8 ملی میٹر	-
پروٹروژن پوائنٹ کی اونچائی	1.0 ملی میٹر	±0.1
مقعر نقطہ زاویہ	45°	±5°

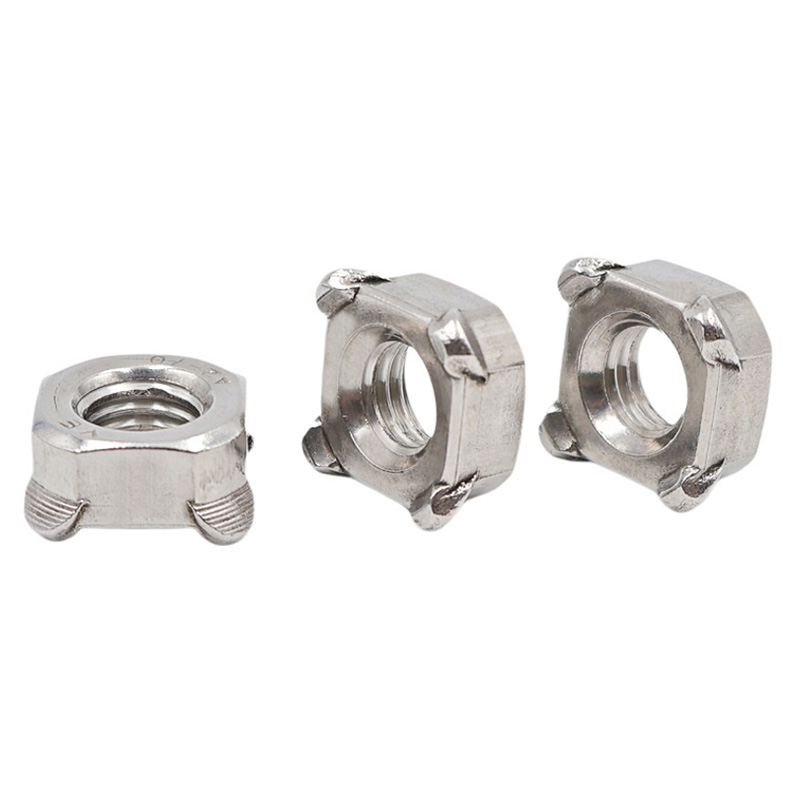

M8 Square Weld Nut

ساختی قسم

M8 اسکوائر ویلڈ نٹ کو اس بنیاد پر دو اقسام میں تقسیم کیا گیا ہے کہ آیا اس میں پوزیشننگ پن ہے یا نہیں: بغیر پن کی قسم اور پن سے لیس قسم۔

(1) نان پائلٹ

تفصیل:

مربع شکل، مخالف اطراف کی چوڑائی 14 ملی میٹر۔ نیچے کی سطح پر چار ہیمسفریکل ویلڈنگ پروٹریشنز ہیں جن کو چاروں کونوں پر بغیر گائیڈ پن کے یکساں طور پر تقسیم کیا گیا ہے۔ نیچے کی سطح ہموار ہے، M8 × 1.25 کی وضاحت اور 6H کی درستگی کے ساتھ۔

کام کرنے کے اصول:

ویلڈنگ کے دوران، پوزیشننگ نچلے الیکٹروڈ پر لوکٹنگ پنوں یا ورک پیس پر مربع سوراخوں کے ذریعے حاصل کی جاتی ہے۔ مزاحمتی ویلڈنگ کے دوران چار پروٹریشن بیک وقت پگھل جاتے ہیں، جس سے یکساں ویلڈ کور بنتا ہے۔

قابل اطلاق منظرنامے:

جب ورک پیس کے مربع سوراخ میں پہلے سے ہی M8 اسکوائر ویلڈ نٹ موجود ہو یا جب پوزیشننگ قابل اعتماد ہو،

دستی ویلڈنگ یا نیم خودکار ویلڈنگ کی تکنیک کو اپنایا جا سکتا ہے۔

یہ پوزیشننگ کی درستگی کے لیے کم تقاضوں کے ساتھ لاگت سے متعلق حساس ایپلی کیشنز کے لیے موزوں ہے۔

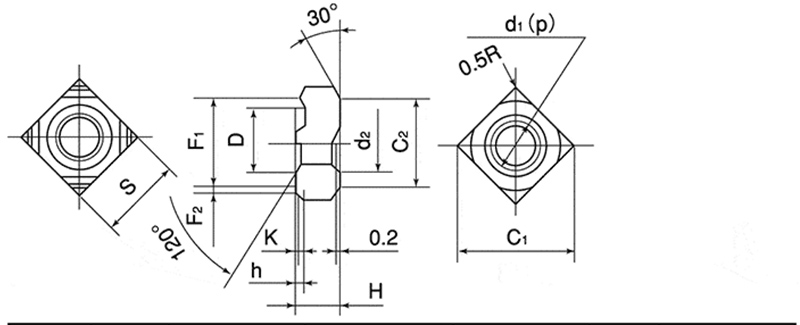

M8 Square Weld Nut

d	p	S		H		h		K	D
برائے نام قطر	پچ	بنیادی جہت	رواداری	بنیادی جہت	رواداری	بنیادی جہت	رواداری	Basic Dimenson(تقریباً)	بنیادی جہت	رواداری
M4	0.7	9.0	0一0.2	3.2	±0.15	0.8	0一0.2	0.2	7.0	一0.1一0.3
M5	0.8	10.0		4.0		0.8		0.2	7.0
ایم 6	1.0	11.0		5.0		0.8		0.2	9.0
M8	1.25	13.0		6.0	±0.2	0.8		0.2	11.0

(2) پائلٹ

تفصیل:

شکل مربع ہے، مخالف اطراف کی چوڑائی عام طور پر 14 ملی میٹر رہ جاتی ہے۔ مرکز گائیڈ پن کے ساتھ نیچے کی سطح پر چار کونے کے پروٹریشن موجود ہیں۔ گائیڈ پن کا قطر عام طور پر 9.6mm یا 11.6mm ہوتا ہے (کسٹمر کی ضروریات پر منحصر ہے)۔ گائیڈ پن کی اونچائی 1.5 ملی میٹر، 2.0 ملی میٹر، یا 2.5 ملی میٹر ہے، جو بنیادی مواد کی موٹائی سے ملتی ہے۔ دھاگہ M8 × 1.25 ہے، جس کی درستگی 6H ہے۔

کام کرنے کے اصول:

درست پوزیشننگ حاصل کرنے اور ویلڈنگ کے دوران M8 اسکوائر ویلڈ نٹ کو شفٹ ہونے سے روکنے کے لیے گائیڈ پن کو ورک پیس کے پہلے سے ڈرل شدہ پوزیشننگ ہول میں داخل کیا جاتا ہے۔ ایک ہی وقت میں، گائیڈ پن بھی مؤثر طریقے سے ویلڈنگ کے چھینٹے کو تھریڈڈ ہول میں داخل ہونے سے ایک خاص حد تک روکتا ہے۔

قابل اطلاق منظرنامے:

خودکار روبوٹ ویلڈنگ لائن (اعلی پوزیشننگ کی ضروریات کے ساتھ)

جب ورک پیس میں کوئی مربع سوراخ نہیں ہوتا ہے اور اسے مکمل طور پر گول سوراخوں سے رکھا جاتا ہے۔

ایپلی کیشنز جہاں ویلڈنگ سلیگ کو دھاگوں کو روکنے سے روکنے کی ضرورت ہے۔
