M8 اسکوائر ویلڈیڈ نٹ

（1） مصنوعات کی تعریف

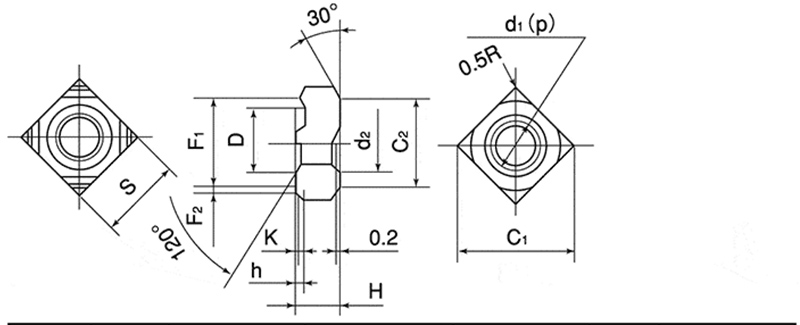

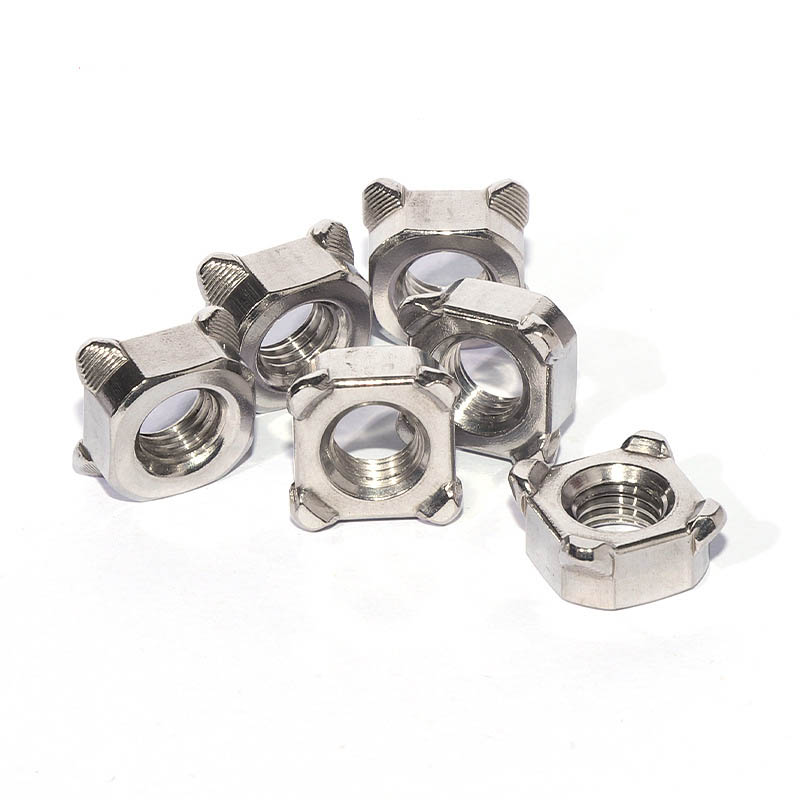

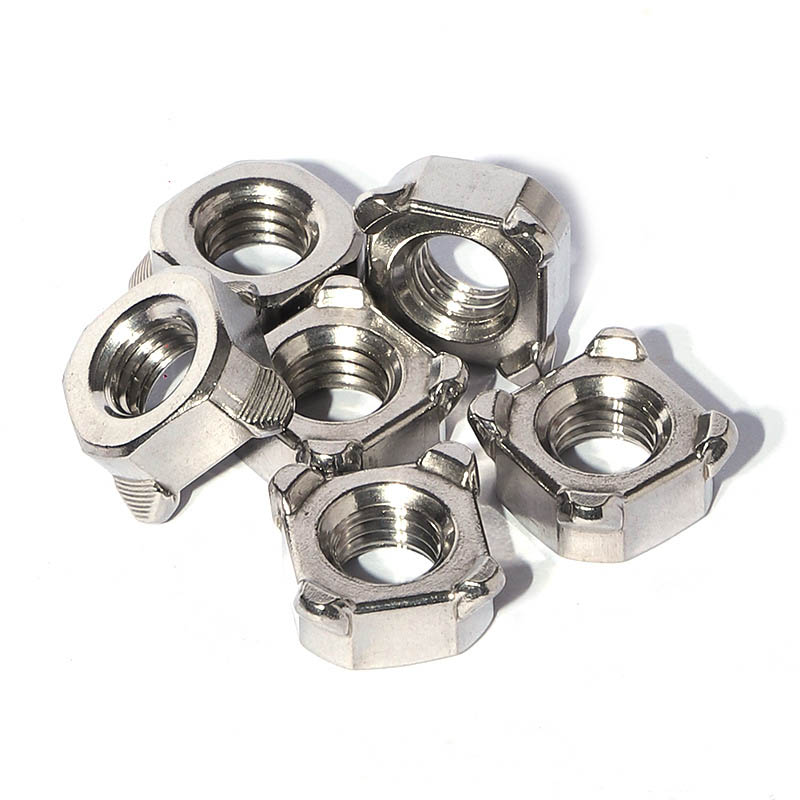

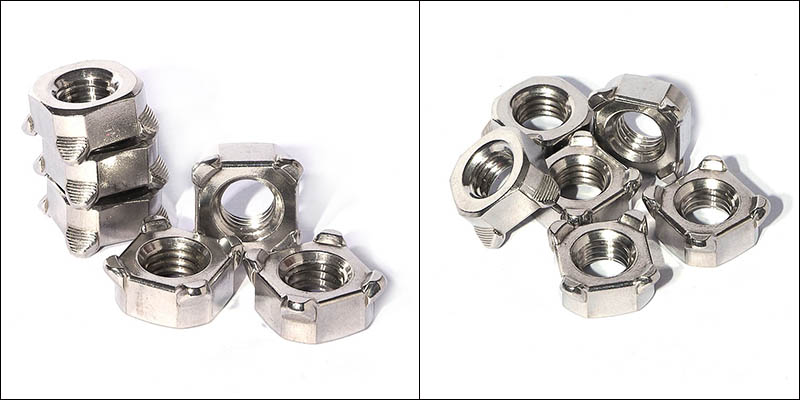

M8 اسکوائر ویلڈیڈ نٹ ایک خاص فاسٹنر ہے جس کی مربع شکل اور نیچے کونوں میں چار ویلڈنگ پروٹریشنز ہیں۔ یہ ریزسٹنس اسپاٹ ویلڈنگ کے ذریعے دھاتی شیٹ پر مستقل طور پر طے ہوتا ہے اور بعد میں بولٹ کنکشن کے لیے ایک قابل اعتماد اندرونی دھاگے کا سوراخ فراہم کرتا ہے۔ یہ نٹ DIN 928 کے معیار کی تعمیل کرتا ہے اور صنعتوں جیسے آٹوموبائل، گھریلو آلات اور زرعی مشینری میں سب سے زیادہ استعمال ہونے والی ویلڈنگ نٹ کی خصوصیات میں سے ایک ہے۔

(2) معیارات کو نافذ کریں۔

M8 اسکوائر ویلڈیڈ نٹ کو DIN 928:2013-12 معیار کے مطابق سختی سے تیار کیا گیا ہے۔ یہ معیار M4 سے M16 تک موٹے دھاگے کے ساتھ مربع ویلڈیڈ گری دار میوے اور 8mm سے 16mm تک کے باریک دھاگے کے طول و عرض اور تکنیکی تقاضوں کی وضاحت کرتا ہے۔ پروڈکٹ کا گریڈ A ہے۔ DIN 928 معیار کا تقاضا ہے کہ ویلڈڈ گری دار میوے کے لیے استعمال ہونے والے اسٹیل میں ویلڈنگ کی اچھی کارکردگی کو یقینی بنانے کے لیے کاربن کا مواد ≤0.25% ہو۔

ویلڈنگ کے عمل کے پیرامیٹرز

ویلڈنگ کے معیار کو یقینی بنانے کے لیے ویلڈنگ کے پیرامیٹرز بنیادی عنصر ہیں۔ M8 اسکوائر ویلڈڈ نٹ کے ویلڈنگ کے پیرامیٹرز کو بیس پلیٹ کے مواد اور اس کی موٹائی وغیرہ کے مطابق ایڈجسٹ کرنے کی ضرورت ہے۔ کام کرنے کے عام حالات میں درج ذیل حوالہ جات ہیں:

(1) ویلڈنگ کرنٹ

تجویز کردہ قیمت 5,000 - 8,000 A ہے۔

چھوٹے سائز کے گری دار میوے (جیسے M4-M6) کے لیے، کرنٹ کو 3000 - 5000 A کے اندر کنٹرول کیا جا سکتا ہے۔ درمیانے سائز والے (M8-M10) کے لیے، مثال کے طور پر، M8 اسکوائر ویلڈڈ نٹ، ویلڈنگ کرنٹ 5000 - 8000 A ہے؛ بڑے سائز والے (M12 اور اس سے اوپر) کے لیے، اسے 8000 - 10000 A کی ضرورت ہے۔

(2) الیکٹروڈ پریشر

تجویز کردہ قدر 2.5 - 4.0 kN ہے۔

طاقت کے لاگو ہونے سے پہلے دباؤ کی وجہ سے متعدد پروٹریشنز کو یکساں طور پر 1/3 تک چپٹا ہونا چاہئے۔ اگر دباؤ بہت زیادہ ہے تو، پروٹریشن وقت سے پہلے چپٹے ہو سکتے ہیں۔ اگر یہ بہت کم ہے، تو یہ چھڑکنے کا سبب بن سکتا ہے۔

(3) ویلڈنگ کا وقت

تجویز کردہ قدر 8 - 15 سائیکل ہے (تقریبا 0.16 - 0.3 سیکنڈ)

ویلڈنگ کا وقت اسپاٹ ویلڈنگ کے اسی ویلڈ پوائنٹ سے کم ہے۔ مناسب الیکٹروڈ پریشر اور کرنٹ کا تعین کرنے کے بعد، تسلی بخش ویلڈ پوائنٹس حاصل کرنے کے لیے اسے ایڈجسٹ کریں۔

معیار کا معائنہ

گری دار میوے کی ویلڈنگ کی طاقت کی تصدیق کرنے کے لیے، ویلڈ کے بعد کے معیار کا معائنہ کیا جانا چاہیے۔ اہم طریقوں میں شامل ہیں:

（1） ٹارک ٹیسٹ: ویلڈڈ نٹ میں مماثل بولٹ داخل کریں، اور ٹارک رینچ کا استعمال کرتے ہوئے مخصوص ٹارک لگائیں۔ اگر M8 اسکوائر ویلڈڈ نٹ گھومتا نہیں ہے اور ویلڈ پوائنٹ پھٹا نہیں ہے تو اسے اہل سمجھا جاتا ہے۔

（2） پش آؤٹ فورس ٹیسٹ: ویلڈڈ نٹ پر محوری پشنگ فورس لگائیں، اور یونیورسل ٹیسٹنگ مشین کا استعمال کرتے ہوئے زیادہ سے زیادہ بریکنگ لوڈ ریکارڈ کریں۔ فریکچر بنیادی مواد میں واقع ہونا چاہئے.

（3） بصری معائنہ: یہ دیکھنے کے لئے کہ آیا گری دار میوے جھک گئے ہیں، اگر وہ شیٹ کے مواد کے ساتھ مکمل طور پر رابطے میں ہیں، اور کسی بھی چھڑکنے یا دراڑ کے لئے ایک بصری جانچ کریں۔ ایک ہی وقت میں، یہ تصدیق کرنے کے لیے گیج بلاک کا استعمال کریں کہ آیا ویلڈنگ کی وجہ سے تھریڈز خراب ہو گئے ہیں۔
