مربع پروجیکشن ویلڈ گری دار میوے

چین کا سپلائر Xiaoguo® اسٹاک فیچر میں اعلیٰ معیار کے اسکوائر پروجیکشن ویلڈ نٹس کی فراہمی پر خوش ہے چار یکساں طور پر تقسیم شدہ ویلڈنگ پروٹریشنز۔ چار کونوں کا ڈھانچہ اس بات کو یقینی بناتا ہے کہ شدید کمپن کے تحت بھی، کوئی رشتہ دار نقل مکانی یا گردش نہیں ہوگی، جو ایک مستحکم کنکشن کی ضمانت دیتا ہے۔

ماڈل:Q 371-1999

انکوائری بھیجیں۔

مصنوعات کی وضاحت

ساختی خصوصیات

مربع پروجیکشن ویلڈ گری دار میوے ایک مربع نٹ ہے جس کے نیچے ایک سے زیادہ ویلڈنگ کے تخمینے ہیں۔ اس کا ساختی ڈیزائن تین اہم اہداف کے ارد گرد مرکوز ہے: ویلڈنگ کی وشوسنییتا، درست پوزیشننگ، اور مخالف موڑ کارکردگی۔

【1】اسکوائر بیس

（1）شکل: ایک کامل مربع جس کی لمبائی کے چاروں اطراف اور چاروں کونے صحیح زاویوں پر ہوں۔ جب یہ ورک پیس کے مربع سوراخ میں فٹ ہوجاتا ہے تو یہ خود بخود گردش کو روک سکتا ہے۔

（2） کنارے کی چوڑائی: مثال کے طور پر، M8 14mm ہے، M10 17mm ہے۔ یہ ویلڈنگ کے دوران گری دار میوے کو بیس میٹریل میں پھنسنے سے روکنے کے لیے کافی پریشر برداشت کرنے والا علاقہ فراہم کرتا ہے۔

（3） موٹائی (اونچائی): عام طور پر 6 سے 10 ملی میٹر۔ یہ کنکشن کی طاقت فراہم کرنے کے لیے کافی دھاگے کی منگنی کی لمبائی کو یقینی بناتا ہے۔

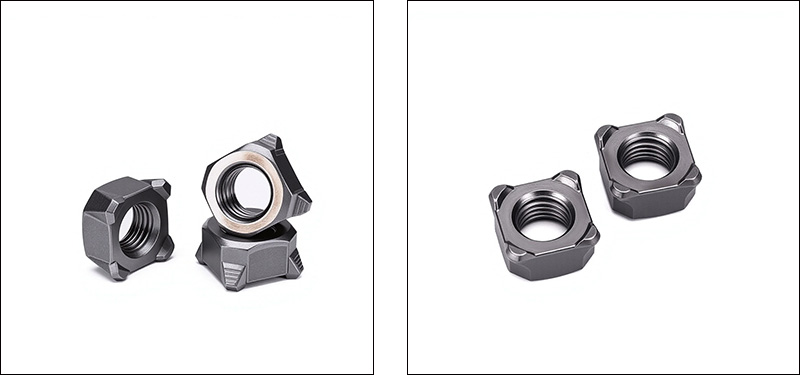

Square Projection Weld Nuts

【2】 ویلڈنگ کا منصوبہاعمال

（1） مقدار: یکساں کرنٹ اور متوازن ویلڈ کور کو یقینی بنانے کے لیے چار نکاتی ہم آہنگی میں تقسیم

(2) پوزیشن: نیچے کی سطح کے چار کونوں پر، کنارے کے قریب، ویلڈنگ کے استحکام کو بڑھانے کے لیے

（3） شکل: کروی یا مخروطی چوٹی والی شکل، ایک ہموار چوٹی کے ساتھ

（4） اونچائی: 0.5 ~ 1.2 ملی میٹر، بنیادی مواد کے ساتھ قریبی رابطے کو یقینی بنانے کے لئے

چوڑائی/قطر: تقریباً 1.5 ~ 2.5 ملی میٹر

【3】اندرونی دھاگہ

（1） تھریڈ کی تفصیلات: میٹرک M4 سے M16، امپیریل #6 سے 5/8″۔ مماثل بولٹ کے ساتھ ایک علیحدہ کنکشن بناتا ہے۔

（2） دھاگے کی درستگی: 6H (میٹرک)، 2B (امپیریل)۔ اسکوائر پروجیکشن ویلڈ نٹ اور بولٹ کے درمیان اچھی فٹ ہونے کو یقینی بناتا ہے۔

（3） دھاگے کی لمبائی: کافی دھاگے کی منگنی کی لمبائی فراہم کرتا ہے۔

（4） دھاگے کی سمت بندی: اندراج کے آخر میں آسانی سے بولٹ داخل کرنے کے لئے چیمفرز ہوسکتے ہیں۔

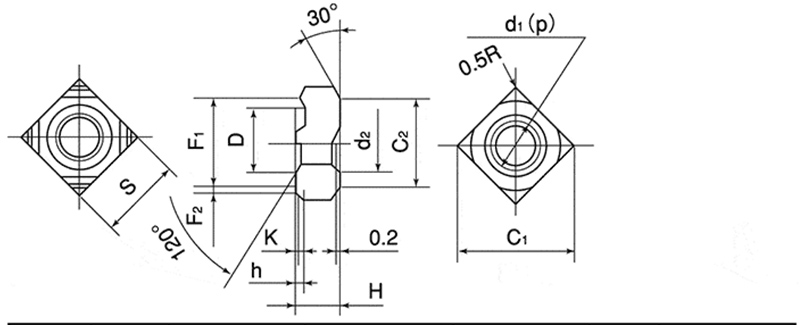

Square Projection Weld Nuts

d	p	S		H		h		K	D
برائے نام قطر	پچ	بنیادی جہت	رواداری	بنیادی جہت	رواداری	بنیادی جہت	رواداری	Basic Dimenson(تقریباً)	بنیادی جہت	رواداری
M4	0.7	9.0	0一0.2	3.2	±0.15	0.8	0一0.2	0.2	7.0	一0.1一0.3
M5	0.8	10.0		4.0		0.8		0.2	7.0
ایم 6	1.0	11.0		5.0		0.8		0.2	9.0
M8	1.25	13.0		6.0	±0.2	0.8		0.2	11.0

اکثر پوچھے گئے سوالات

（1） اسکوائر پروجیکشن ویلڈ نٹس کے لئے ویلڈنگ کا کون سا طریقہ موزوں ہے؟ پیرامیٹرز کیا ہیں؟

سب سے زیادہ استعمال شدہ طریقہ مزاحمتی پروجیکشن ویلڈنگ ہے۔ مثال کے طور پر 1.5 ملی میٹر کم کاربن اسٹیل پلیٹ پر M8 کم کاربن اسٹیل نٹ کی ویلڈنگ کو لیں۔ حوالہ جات کے پیرامیٹرز ہیں: کرنٹ 8–11 kA، الیکٹروڈ پریشر 2.5–4.0 kN، ویلڈنگ فریکوئنسی 8–15 سائیکل (تقریباً 0.16–0.3 سیکنڈ)۔

（2） آپ کے اسکوائر پروجیکشن ویلڈ نٹ کن معیارات کی تعمیل کرتے ہیں؟

ہم DIN 928 (جرمن معیار، دنیا بھر میں سب سے زیادہ استعمال ہونے والا)، ASME B18.1 (امریکی معیار) اور GB/T 13681.2 (چینی قومی معیار) کی سختی سے پیروی کرتے ہیں۔

（3） گری دار میوے کی ویلڈنگ کی کارکردگی کو کیسے یقینی بنایا جائے؟

ویلڈنگ کی کارکردگی کا بنیادی مقصد یہ ہے کہ کاربن کا مواد ≤ 0.25% ہونا چاہیے۔ ہم خام مال کے ہر بیچ پر اسپیکٹرل تجزیہ کرتے ہیں تاکہ اس بات کو یقینی بنایا جا سکے کہ کیمیائی ساخت اہل ہے۔ ایک ہی وقت میں، protrusions کی اونچائی اور شکل کو برداشت کی حد کے اندر سختی سے کنٹرول کیا جاتا ہے۔
