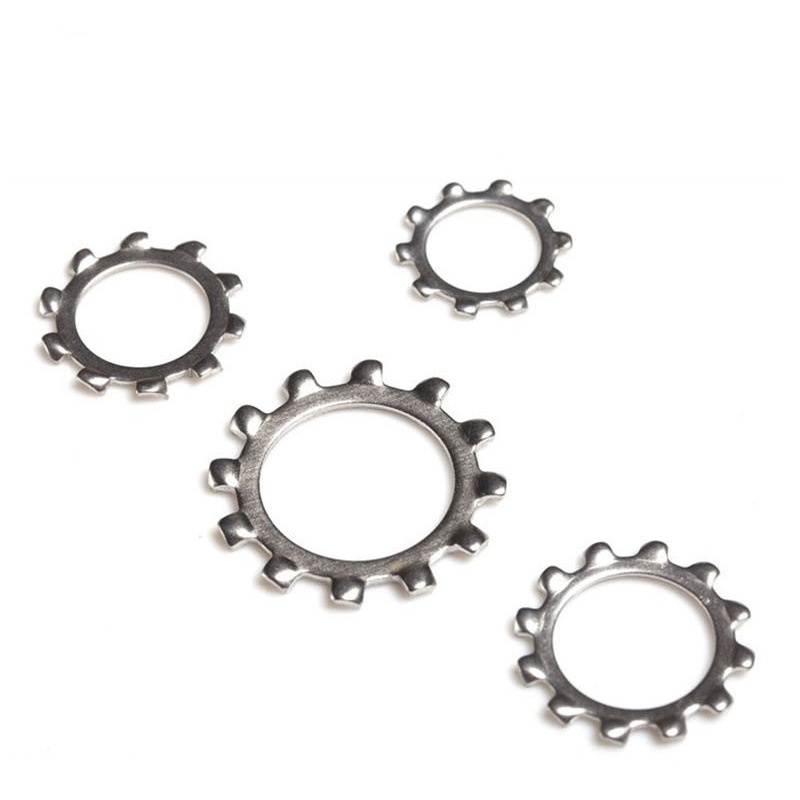

بیرونی سیر شدہ لاک واشر

Xiaoguo® فیکٹری کے ذریعہ تیار کردہ آؤٹر سیریٹڈ لاک واشر بہترین جھٹکا مزاحمت اور ڈھیلے ہونے کے خلاف کارکردگی کا حامل ہے۔ استعمال ہونے پر، بیرونی دانت بولٹ کے سر اور ورک پیس کی سطح میں سرایت کر جائیں گے، اس طرح بولٹ کو ڈھیلا ہونے سے روکا جائے گا۔

انکوائری بھیجیں۔

مصنوعات کی وضاحت

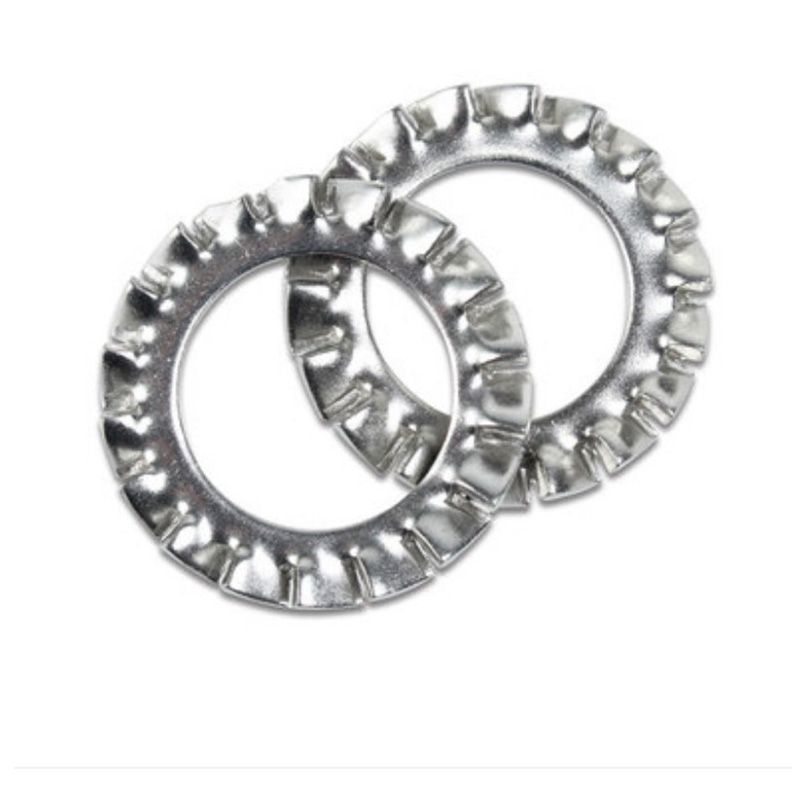

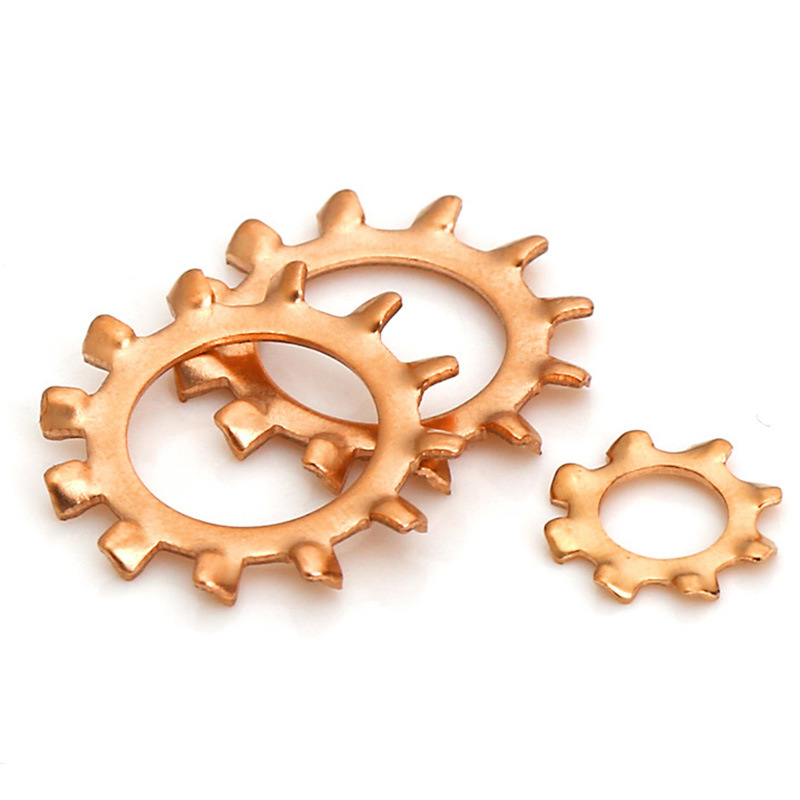

بیرونی سیرٹیڈ لاک واشر بیرونی کنارے کے ارد گرد دانتوں کے ساتھ ڈھیلے ہونے والی گسکیٹ ہیں۔ دانت واشر کے بیرونی دائرے سے شعاعی طور پر پھیلتے ہیں۔

جب آپ بولٹ یا گری دار میوے کو سخت کرتے ہیں، تو یہ بیرونی دانت حصے کی سطح پر گرفت میں آجاتے ہیں۔ یہ رگڑ کو بڑھاتا ہے اور مکینیکل لاک بناتا ہے، اس لیے فاسٹنر آسانی سے ڈھیلے نہیں ہو گا۔

اندرونی ٹوتھ لاک واشرز کے مقابلے میں، بیرونی دانتوں کا انداز بڑے بیرونی سائز والے حصوں کے لیے بہتر فٹ بیٹھتا ہے۔ یہ دباؤ کو یکساں طور پر پھیلاتا ہے اور مستحکم لاکنگ اثر فراہم کرتا ہے۔ اندرونی دانتوں کی گسکیٹ بنیادی طور پر چھوٹے سکرو کے سروں کے نیچے استعمال ہوتی ہے، جبکہ بیرونی سیریٹڈ لاک واشر بنیادی طور پر گری دار میوے کے نیچے یا بڑے سروں والے فاسٹنرز کے لیے استعمال ہوتا ہے۔

کام کرنے کا اصول

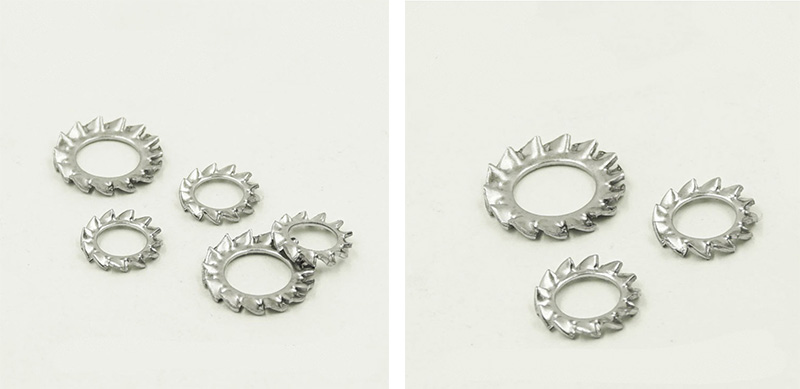

Outer Serrated Lock Washer

بیرونی سیریٹڈ لاک واشر کا کام کرنے کا اصول دراصل کافی آسان ہے۔ یہ بنیادی طور پر دو چیزوں پر منحصر ہے:

（1） دانت سیدھے رابطے کی سطح میں کھودتے ہیں۔

اس قسم کے واشر کے بیرونی کنارے پر تیز دانتوں کا دائرہ ہوتا ہے۔ جب آپ بولٹ یا گری دار میوے کو سخت کرتے ہیں، تو دانت دو چھونے والی سطحوں میں دبائے جاتے ہیں: بولٹ کے سر یا نٹ کے نیچے، اور نصب شدہ حصے کی سطح۔

دانتوں کے اندر ڈوبنے کے بعد، یہ فاسٹنر کے نیچے باربس کی انگوٹھی کی طرح کام کرتا ہے۔ اگر بولٹ قدرتی طور پر ڈھیلا ہونا شروع ہو جائے تو یہ دانت اسے مضبوطی سے پکڑ کر گھومنے سے روک دیتے ہیں۔

(2) واشر خود ہی لچک فراہم کرتا ہے۔

بیرونی سیریٹڈ لاک واشر مکمل طور پر فلیٹ نہیں ہے۔ اس کے اپنے طور پر لچک کی ایک خاص ڈگری ہے. سخت ہونے کے بعد، یہ چپٹا ہو جاتا ہے، لیکن مادہ ہمیشہ اپنی اصلی شکل میں واپس آنا چاہتا ہے، اس لیے یہ مسلسل اوپر کی طرف طاقت کا استعمال کرتا ہے۔ یہ قوت دھاگوں کے درمیان رگڑ کو بڑھاتی ہے، جس سے سکرو کے ڈھیلے ہونے کا امکان کم ہوجاتا ہے۔

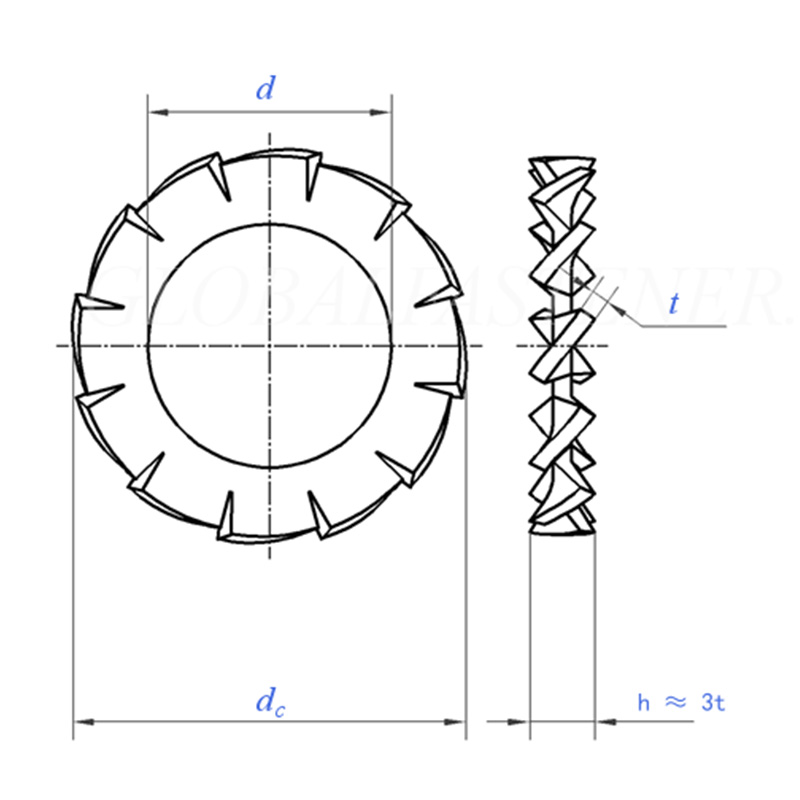

Outer Serrated Lock Washer

سائز		1.7	2.2	2.7	3.2	3.7	4.3	5.3	6.4	7.4	8.4
d	کم سے کم = برائے نام سائز	1.7	2.2	2.7	3.2	3.7	4.3	5.3	6.4	7.4	8.4
d	زیادہ سے زیادہ	1.84	2.34	2.84	3.38	3.88	4.48	5.48	6.62	7.62	8.62
ڈی سی	زیادہ سے زیادہ = برائے نام سائز	3.6	4.5	5.5	6	7	8	10	11	12.5	15
ڈی سی	منٹ	3.3	4.2	5.2	5.7	6.64	7.64	9.64	10.57	12.07	14.57
	t	0.3	0.3	0.4	0.4	0.5	0.5	0.6	0.7	0.8	0.8
دانتوں کی تعداد	منٹ	9	9	9	9	10	11	11	12	14	14
فی 1000 یونٹ ایس سی جی		0.02	0.03	0.045	0.06	0.11	0.14	0.28	0.36	0.5	0.8
برائے نام دھاگے کا قطر		M1.6	M2	M2.5	ایم 3	M3.5	M4	M5	ایم 6	M7	M8

سائز		10.5	13	15	17	19	21	23	25	28	31
d	کم سے کم = برائے نام سائز	10.5	13	15	17	19	21	23	25	28	31
d	زیادہ سے زیادہ	10.77	13.27	15.27	17.27	19.33	21.33	23.33	25.33	28.33	31.39
ڈی	زیادہ سے زیادہ = برائے نام سائز	18	20.5	24	26	30	33	36	38	44	48
ڈی	منٹ	17.57	19.98	23.48	25.48	29.48	32.38	35.38	37.38	43.38	47.38
	t	0.9	1	1	1.2	1.4	1.4	1.5	1.5	1.6	1.6
دانتوں کی تعداد	منٹ	16	16	18	18	18	20	20	20	22	22
فی 1000 یونٹ ایس سی جی		1.25	1.6	2.3	2.9	5	6	7.5	8	12	14
برائے نام دھاگے کا قطر		ایم 10	ایم 12	ایم 14	ایم 16	ایم 18	M20	ایم 22	M24	ایم 27	M30

（1） بیرونی سیرٹیڈ لاک واشر اور اندرونی ٹوتھ لاک واشر میں کیا فرق ہے؟

بیرونی دانتوں کا ورژن: دانت بیرونی دائرے پر ترتیب دیئے گئے ہیں، نسبتاً بڑے سروں کے ساتھ فاسٹنر فٹ بیٹھتے ہیں۔

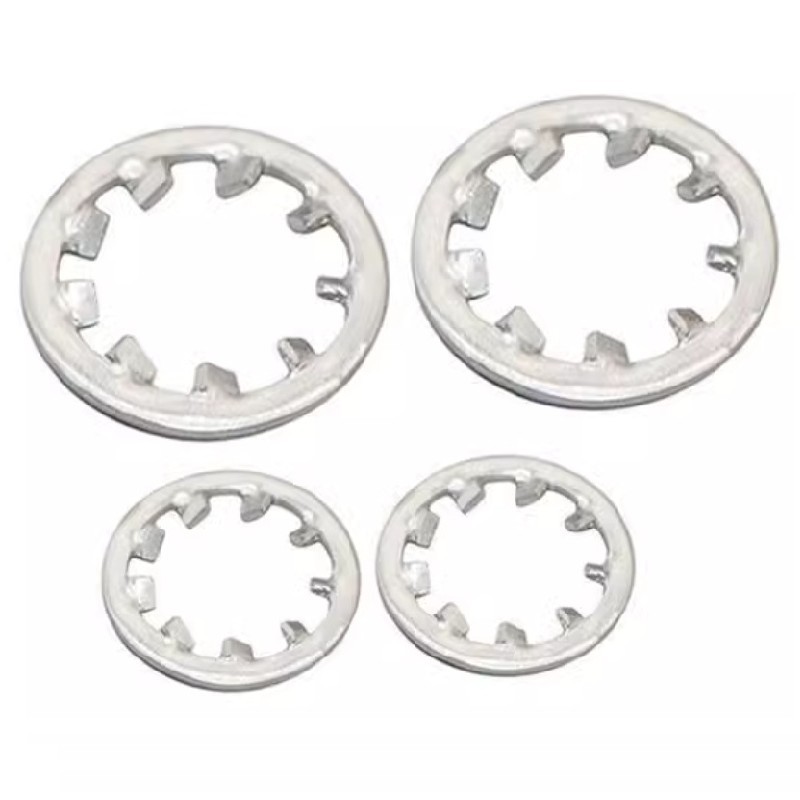

اندرونی دانت کا ورژن: دانت اندرونی دائرے پر ہوتے ہیں، ایک سادہ ہموار بیرونی کنارے کے ساتھ۔ یہ انداز بالکل چھوٹے سروں کے ساتھ پیچ سے میل کھاتا ہے۔

（2） کیا آپ جانچ کے لیے نمونے فراہم کرتے ہیں؟

جی ہاں معیاری سائز کے انوینٹری کے نمونے مفت ہیں (شپنگ لاگت صارف برداشت کرتا ہے)، اور ترسیل کا وقت 2-5 دن ہے۔

（3） بلک آرڈر کے لئے MOQ اور لیڈ ٹائم کیا ہے؟

معیاری وضاحتوں کے لیے، MOQ عام طور پر 1,000 - 5,000 ٹکڑے فی تفصیلات ہے۔ ترسیل کا وقت تقریباً 15-25 دن ہے۔ سٹینلیس سٹیل یا ڈیکرومیٹ کوٹنگ میں تھوڑا زیادہ وقت لگ سکتا ہے۔
