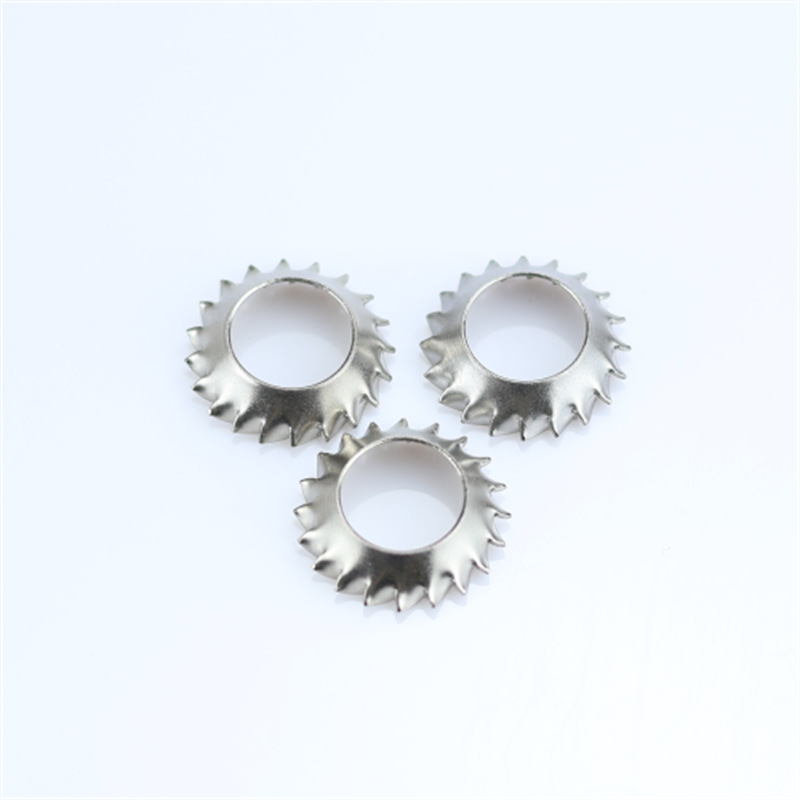

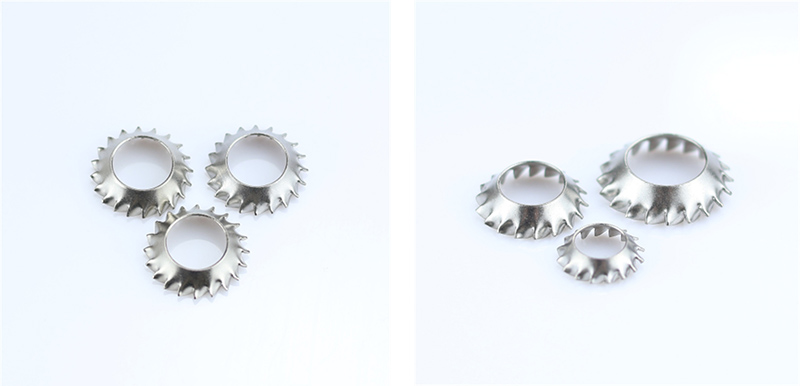

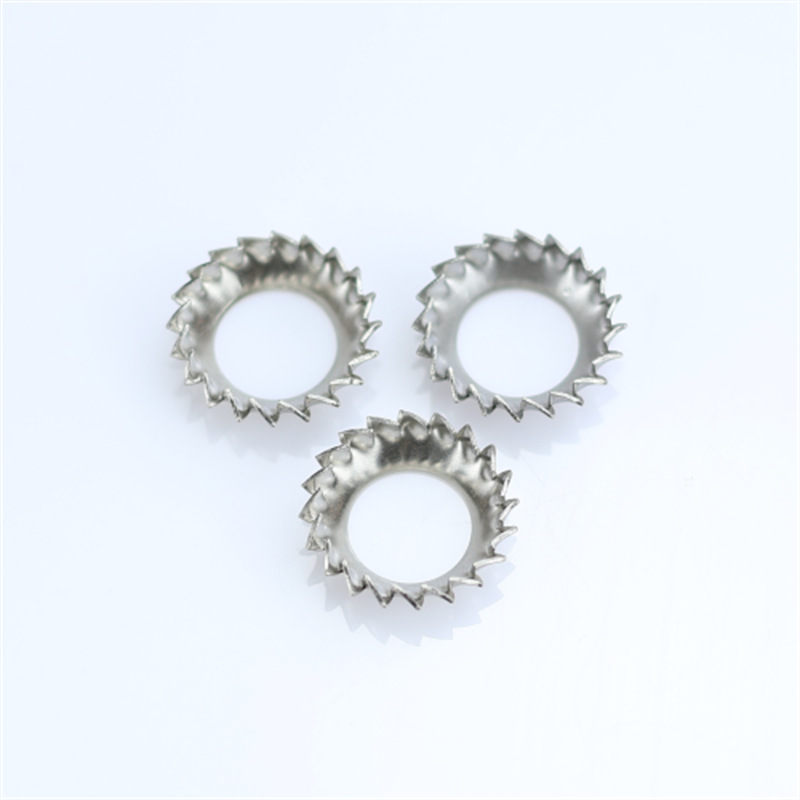

کاؤنٹرسک کے ساتھ ٹوتھڈ لاک واشر

کاؤنٹر سنک کے ساتھ اس قسم کے ٹوتھڈ لاک واشرز کی ساخت کو اس کی بنیادی خصوصیات سے سمجھا جا سکتا ہے۔ ہموار تنصیب، لچکدار پری ٹائٹننگ، اور مضبوط اینٹی لوزنگ حاصل کرنے کے لیے ہر حصہ مل کر کام کرتا ہے۔

کاؤنٹرسک پروفائل

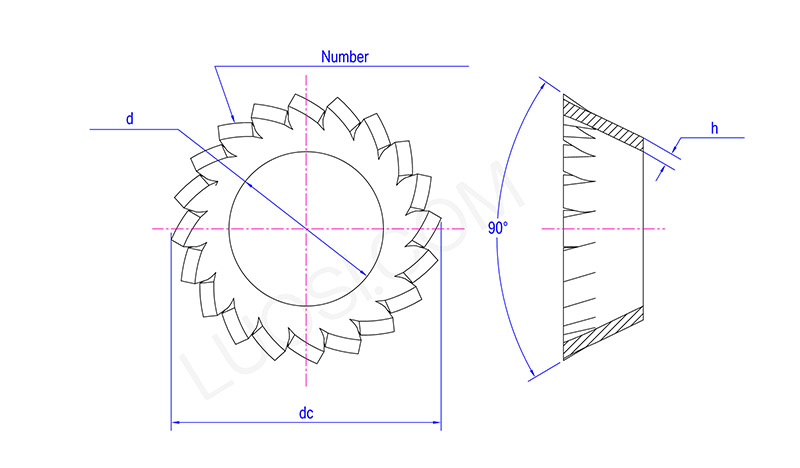

کاؤنٹر سنک کے ساتھ ٹوتھڈ لاک واشرز کے اندرونی سوراخ کو 45° معیاری کاؤنٹر سنک چیمفر کے ساتھ مشین کیا جاتا ہے، جو معیاری کاؤنٹر سنک اسکرو کے مخروطی زاویہ سے ملتا ہے۔ یہ کاؤنٹر سنک کراس ہیڈ اور کاؤنٹر سنک ہیکساگونل پیچ کے لیے موزوں ہے۔

انسٹالیشن کے دوران، واشر کو ورک پیس کے کاؤنٹر سنک ہول میں مکمل طور پر داخل کیا جاتا ہے، جس سے سکرو ہیڈ کو ورک پیس کی سطح کے ساتھ یا اس سے تھوڑا سا نیچے فلش کیا جا سکتا ہے۔

فنکشن: اس بات کو یقینی بنانے کے لیے کہ اسمبلی کی سطح فلیٹ اور ہموار ہو، بغیر کسی پھیلاؤ کے، اور چھونے پر تکلیف کا باعث نہ ہو، اور نہ ہی دوسرے اجزاء میں مداخلت کرے۔

مخروطی / ڈشڈ باڈی

کاؤنٹر سنک والے ٹوتھڈ لاک واشرز میں آزاد حالت میں مخروطی چھتری کی طرح کا ڈھانچہ ہوتا ہے (جس میں درمیانی حصہ اونچا ہوتا ہے اور کنارے نیچے ہوتے ہیں، یا درمیانی حصہ نچلا ہوتا ہے اور کنارے اونچے ہوتے ہیں، مخصوص ڈیزائن کے لحاظ سے)، اور اس میں لچکدار طریقے سے بگاڑ پیدا کرنے کی فطری صلاحیت ہوتی ہے۔

جب سکرو کو سخت کیا جاتا ہے تو، مخروطی ڈھانچہ چپٹا ہوجاتا ہے، جس سے مسلسل محوری ریباؤنڈ فورس پیدا ہوتی ہے۔

فنکشن: لچکدار پری لوڈ فراہم کرتا ہے، تھرمل توسیع، پہننے یا مواد کی خرابی کی وجہ سے پیدا ہونے والے خلاء کی تلافی کرتا ہے، اور بولٹ کو ڈھیلے ہونے سے روکتا ہے۔

بیرونی سیرٹیڈ دانت

کاؤنٹر سنک والے ٹوتھڈ لاک واشرز کے بیرونی فریم پر، تیز شعاعی دانتوں کی قطار کا یکساں انتظام ہے۔ دانت کی شکل تیز اور باقاعدہ ہوتی ہے، دانتوں کے اشارے باہر کی طرف ہوتے ہیں۔

سخت کرتے وقت، دانت ورک پیس کی سطح پر کاٹتے ہیں (یا دھاتی جہاز سے رابطہ کرتے ہیں)، مکینیکل لاکنگ کے متعدد پوائنٹس بناتے ہیں، رگڑ کی مزاحمت کو نمایاں طور پر بڑھاتے ہیں اور سکرو کو گھومنے اور اس کی جڑ سے ڈھیلے ہونے سے روکتے ہیں۔

فنکشن: کمپن یا اثر کی وجہ سے گھومنے والے ڈھیلے ہونے کے خلاف مزاحمت کرنا۔

دانت پینٹ، آکسائیڈ کی تہہ یا کوٹنگ کو چھید سکتے ہیں، اس طرح برقی گراؤنڈنگ کا راستہ بنتا ہے۔

انٹیگریٹڈ بند لوپ جسم کی ساخت

پورے ٹکڑے میں کوئی سوراخ یا جوڑ نہیں ہے، اور یہ ایک ہی مہر لگانے کے عمل سے بنتا ہے۔ یہ یکساں طور پر دباؤ ہے اور ٹوٹنے کا امکان نہیں ہے۔ طویل مدتی کمپن کے حالات میں بھی اس میں مضبوط ساختی استحکام ہے۔

فلیٹ سپورٹنگ بیس سطح

نیچے کی سطح جو ورک پیس کے ساتھ رابطے میں ہے وہ بغیر گڑ کے ایک ہموار طیارہ ہے۔ یہ شیٹ میٹل، ایلومینیم، پینٹ پارٹس، یا پلاسٹک کے پرزوں کو نہیں کھرچائے گا، اور عین مطابق اور ظاہری اسمبلی کے لیے موزوں ہے۔
