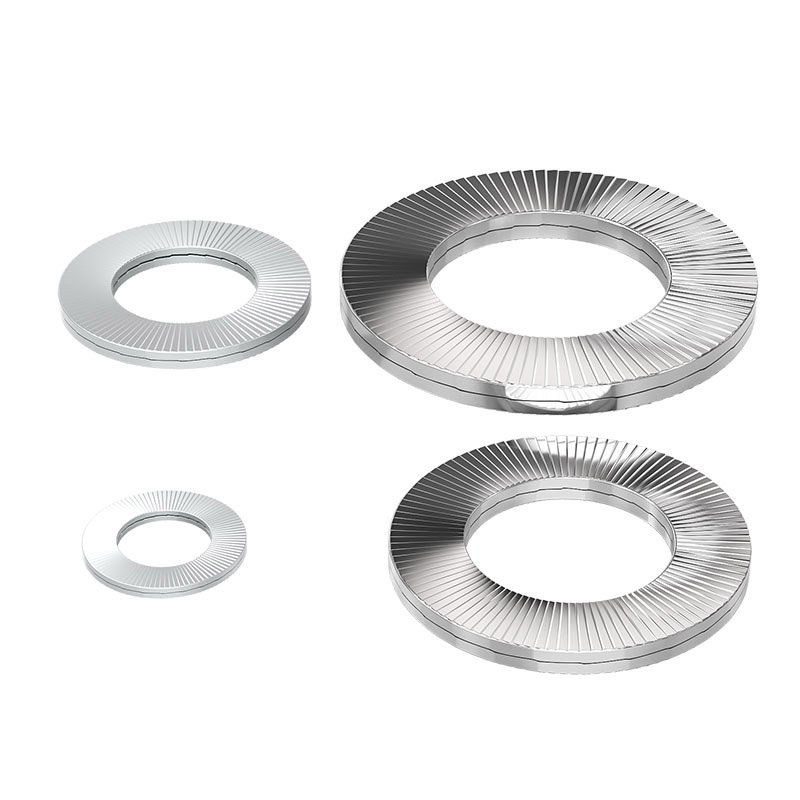

دو گنا سیلف لاکنگ واشر

Xiaoguo® فیکٹری کی طرف سے فراہم کردہ ٹو فولڈ سیلف لاکنگ واشر روایتی لاکنگ کے طریقہ کار کو ترک کرتے ہیں اور رگڑ کی بجائے تناؤ کے ڈھیلے ہونے کے اصول کو اپناتے ہیں، جس سے کارکردگی میں نمایاں اضافہ ہوتا ہے۔

انکوائری بھیجیں۔

مصنوعات کی وضاحت

ٹو فولڈ سیلف لاکنگ واشرز کا بنیادی اینٹی لوزنگ اصول اس میں مضمر ہے: کمپن کی وجہ سے پیدا ہونے والی نقصان دہ توانائی کو چالاکی سے تالا لگانے کے لیے درکار قوت میں تبدیل کرنا۔ "رگڑ" کے ذریعے ڈھیلے ہونے کو روکنے کے لیے برقرار رکھنے والی انگوٹھی کے استعمال کے روایتی طریقہ پر انحصار کرنے کے بجائے، ایک بہتر طریقہ کار اپنایا گیا:

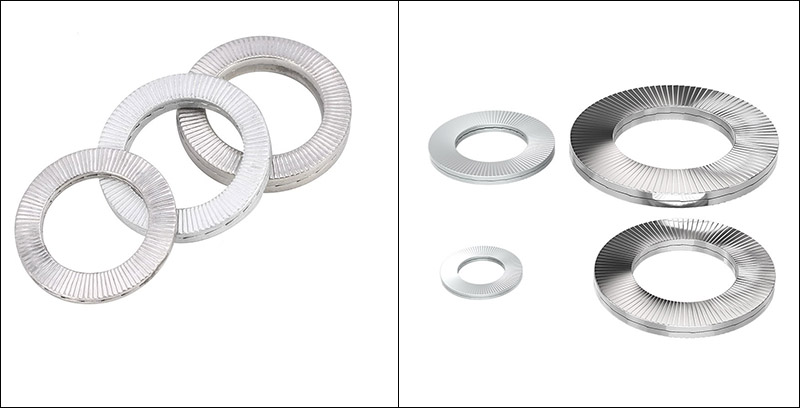

Two Fold Self Locking Washers

（1） ابتدائی سختی: دو طرفہ پوزیشننگ

تنصیب کے دوران، دو واشر کی پچر کی شکل کی سطحیں ایک دوسرے کے ساتھ منسلک ہوتی ہیں اور جوڑوں میں استعمال ہوتی ہیں۔

بیرونی فکسشن: سخت کرتے وقت، ٹو فولڈ سیلف لاکنگ واشر کی بیرونی سطح پر ریڈیل باریک دانت نٹ/بولٹ کے سر اور ورک پیس کی سطح میں مضبوطی سے کاٹتے ہیں، رابطے کی سطح کو قریب سے سیل کرتے ہیں اور پھسلن کو روکتے ہیں۔

اندرونی برقراری: اس مقام پر، دو واشر کے اندرونی اطراف پر پچر کی شکل کی سطحیں (بڑے دانت) ایک دوسرے کے ساتھ قریبی رابطے میں ہیں، لیکن کوئی رشتہ دار حرکت نہیں ہوئی، اس طرح بعد میں میکانکی کارروائی کے لیے جگہ فراہم کرتی ہے۔

（2） محرک ڈھیلنا: پھسلنے کے بجائے غلط ترتیب

جب آلات ہلتے ہوئے ماحول میں کام کر رہے ہوتے ہیں، تو نٹ ڈھیلے ہونے کا بہت معمولی رجحان دکھانا شروع کر دیتا ہے۔

اس حقیقت کی وجہ سے کہ بیرونی شعاعی دانتوں کی رگڑ قوت اندرونی پچر کی شکل کی سطح سے کہیں زیادہ ہے، نٹ اور ٹو فولڈ سیلف لاکنگ واشرز کے درمیان حرکت نہیں ہوگی۔

واحد حرکت یہ ہے کہ دونوں واشر اندرونی طرف پچر کی شکل والی سطح کے ساتھ ایک دوسرے کے خلاف "جگہ سے باہر پھسل جاتے ہیں"۔

（3） سیلف لاکنگ کا حصول: ویج اثر کی کلید

جب سامان ہلتا ہے یا اتار چڑھاؤ والی قوتوں کا تجربہ کرتا ہے، تو پچر کی شکل کی سطح سے پیدا ہونے والی طاقتور انسداد فورس ان کمپن کو فوری طور پر منسوخ کر دیتی ہے۔ یہ بولٹ کو مخالف سمت میں گھومنے سے روکتا ہے اور وائبریشن انرجی کو خود ٹو فولڈ سیلف لاکنگ واشرز کی لاکنگ فورس میں تبدیل کرتا ہے، جس سے یہ اثر حاصل ہوتا ہے کہ "جتنا زیادہ یہ کمپن ہوتا ہے سخت ہوتا جائے گا"، اس طرح اس کی بنیادی وجہ سے ڈھیلے ہونے کو روکتا ہے۔

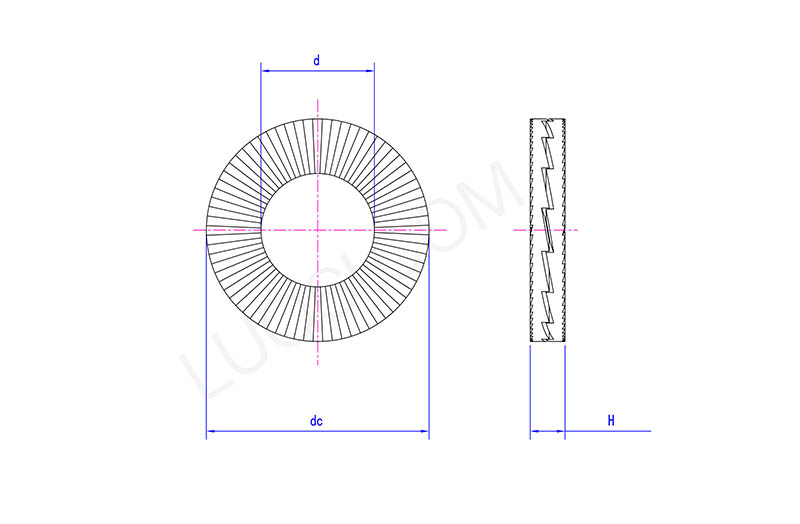

Two Fold Self Locking Washers

پیر	φ20	φ22	φ24	φ27	φ30	φ33	φ36	φ39	φ42	φ45	φ48
ڈی زیادہ سے زیادہ	21.6	23.6	25.5	28.6	31.6	34.6	37.6	40.6	43.5	46.7	50.1
ڈی منٹ	21.2	23.2	25.1	28.2	31.2	34.2	37.2	40.2	43	46.2	49.6
ڈی سی زیادہ سے زیادہ	30.9	34.7	39.2	42.3	47.3	48.8	55.3	58.8	63.3	70	75
ڈی منٹ	30.5	34.3	38.8	41.7	46.7	48.2	54.7	58.2	62.7	68	73
H زیادہ سے زیادہ	3.25	3.45	3.45	6.8	6.8	6.8	6.8	6.8	6.8	6.8	6.8
H منٹ	2.75	2.95	2.95	6.3	6.3	6.3	6.3	6.3	6.3	6.3	6.3
