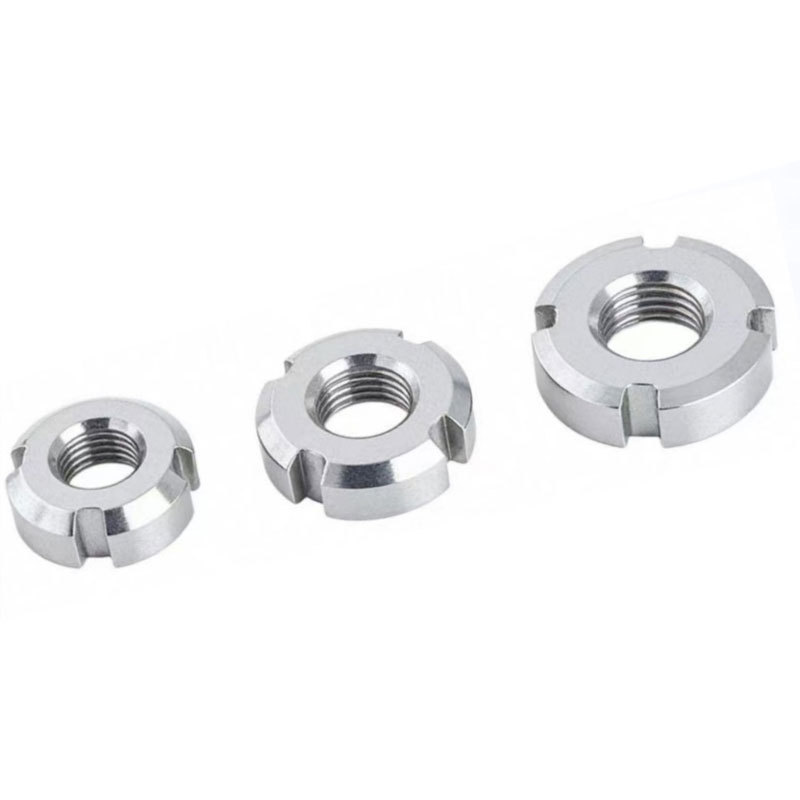

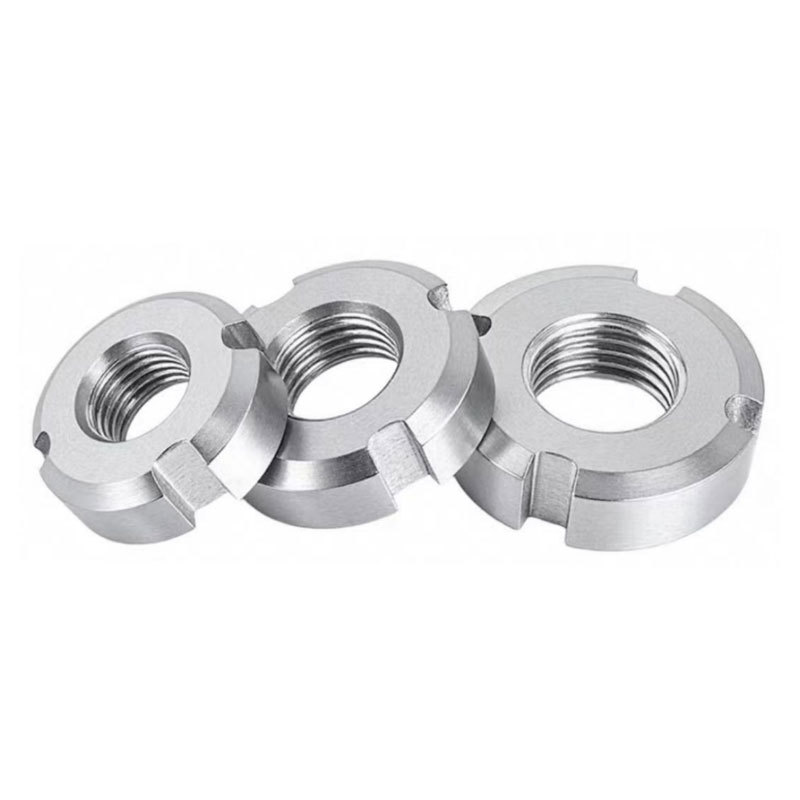

بیئرنگ لاک نٹ

چائنا Xiaoguo® بیئرنگ لاک نٹ میں بالکل ٹھیک ڈیزائن کردہ سلاٹ ہے جو بہترین ملن کی حالت کو حاصل کرتے ہوئے بیئرنگ کے اجزاء کو ایک ساتھ نصب کرنے پر ایک بہت ہی عمدہ محوری کلیئرنس بناتا ہے۔ چین میں فیکٹری کے ذریعہ تیار کردہ بیئرنگ لاک گری دار میوے کی تیاری کا عمل انتہائی درست ہے۔

انکوائری بھیجیں۔

مصنوعات کی وضاحت

مناسب سائز کا انتخاب کیسے کریں؟

اس بات کو یقینی بنانے کے لیے کہ بیئرنگ لاک نٹ کو صحیح طریقے سے استعمال کیا جا سکتا ہے، انتخاب کے لیے درج ذیل نکات کی سفارش کی جاتی ہے:

(1) تھریڈ کی تفصیلات کا تعین کریں: یہ بنیادی شرط ہے۔ میٹرک سسٹمز کے لیے، M قدر سے رجوع کریں۔ امپیریل سسٹمز کے لیے، انچ کا حوالہ دیں۔ [نوٹ: یہ پروڈکٹ خصوصی طور پر باریک تھریڈ والے پیچ کا استعمال کرتی ہے۔ انتخاب کرتے وقت، موٹے دھاگے والی تفصیلات کو منتخب کرنے سے بچنے کے لیے پچ (جیسے M16×1.5) کو ضرور چیک کریں۔]

(2) کلیدی طول و عرض کی جانچ کریں: بیرونی قطر (dk) اور موٹائی (m) کی تصدیق کریں تاکہ یہ یقینی بنایا جا سکے کہ نٹ میں آلات کے اندر تنصیب کی کافی جگہ ہے۔

(3) معیارات کی وضاحت کریں: واضح طور پر مصنوعات کے معیارات کی وضاحت کریں، جیسے کہ "National Standard GB/T 812" یا "German Standard DIN 981"، اس بات کو یقینی بنانے کے لیے کہ تمام جہتوں میں مطلوبہ رواداری اور درستگی موجود ہے۔

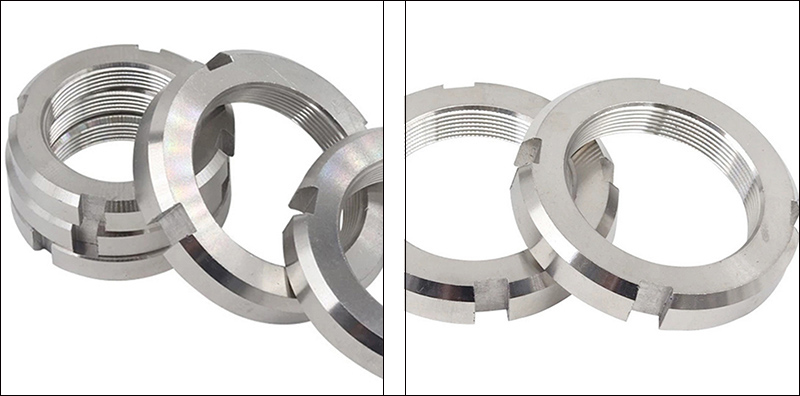

Bearing Lock Nut

پیر	M3.5	M4	M5	ایم 6	M8	ایم 10	ایم 12	ایم 14	ایم 16	ایم 18	M20
P	0.6	0.7	0.8	1	1.25	1.5	1.75	2	2	2.5	2.5
ڈی کے زیادہ سے زیادہ	7	8	9	11	14	18	21	24	26	29	32
ڈی کے منٹ	6.64	7.64	8.64	10.57	13.57	17.57	20.48	23.48	25.48	28.48	31.38
k زیادہ سے زیادہ	3	3.5	4.2	5	6.5	8	10	11	12	13	14
k منٹ	2.75	3.2	3.9	4.7	6.14	7.64	9.64	10.57	11.57	12.57	13.57
n منٹ	1.46	1.46	2.06	2.56	3.06	3.57	4.07	4.07	4.07	4.07	5.07
n زیادہ سے زیادہ	1.71	1.71	2.31	2.81	3.31	3.87	4.37	4.37	4.37	4.37	5.37
t منٹ	1	1.2	15	2	2.5	3.2	3.8	3.8	3.8	4.8	4.8
t زیادہ سے زیادہ	1.40	1.60	1.90	2.4	3	3.7	4.3	4.3	4.3	5.5	5.5

کلیدی پیرامیٹرز کی تفصیلی وضاحت

بیئرنگ لاک نٹ کے سائز کا انتخاب کرتے وقت، براہ کرم درج ذیل کلیدی پیرامیٹرز پر خصوصی توجہ دیں:

（1） تھریڈ کی تفصیلات (D×P): یہ دھاگے کے برائے نام قطر (D) اور پچ (P) کی نشاندہی کرتا ہے۔

مثال کے طور پر، M16×1.5 میں، M16 16mm کے برائے نام قطر کی نمائندگی کرتا ہے، اور 1.5 1.5mm کی پچ کی نمائندگی کرتا ہے۔

（2）بیرونی قطر (dk): نٹ کی زیادہ سے زیادہ بیرونی جہت، جو تنصیب کے لیے درکار کم از کم جگہ کا تعین کرتی ہے۔

（3） موٹائی (m): نٹ کی محوری اونچائی، جو لاکنگ فورس بازو اور طاقت کو متاثر کرتی ہے۔

（4） سلاٹوں کی تعداد (n) / سلاٹ کی چوڑائی (b) / سلاٹ کی گہرائی (t): سلاٹنگ کے لیے جیومیٹرک پیرامیٹرز، جو متعلقہ پیشہ ورانہ ٹولز کے طول و عرض سے مماثل ہونے چاہئیں (ہکڈ رینچ اور اوپننگ پن/رٹیننگ واشر)۔

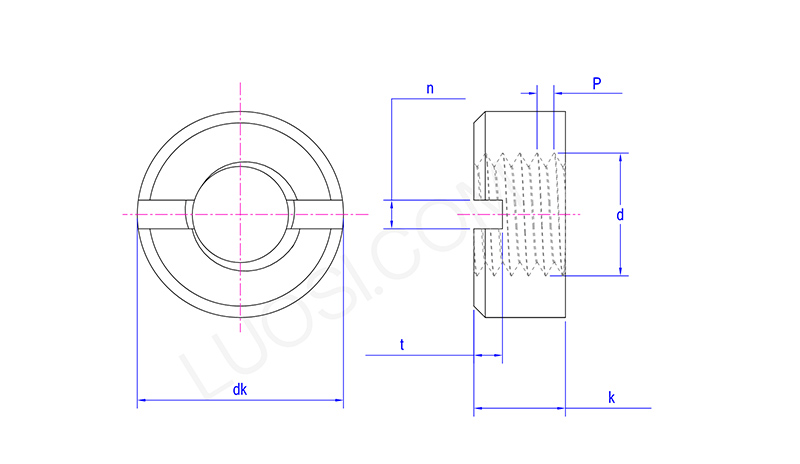

Bearing Lock Nut

عام وضاحتیں فوری حوالہ

یہاں کچھ عام طور پر استعمال ہونے والے معیاری تفصیلات کے اعداد و شمار ہیں:

مثال کے طور پر GB/T 812-1988 بیئرنگ لاک نٹ، (میٹرک) لیں:

دھاگے کی تفصیلات: D×P	بیرونی قطر: ڈی کے (ملی میٹر)	موٹائی: میٹر (ملی میٹر)	سلاٹ کی تعداد: n	سلاٹ کی گہرائی: t (ملی میٹر)
ایم 10*1	22	8	4	2.6
ایم 12*1.25	25	8	4	2.6
ایم 14*1.5	28	8	4	2.6
ایم 16*1.5	30	8	4	3.1
ایم 18*1.5	32	8	4	3.1
M20*1.5	35	8	4	3.1

انتخاب اور استعمال

（1） دھاگے کی مستقل مزاجی: تمام بیئرنگ لاک نٹ باریک دھاگے والے پیچ سے لیس ہیں۔ موٹے دھاگے والے پیچ کے ساتھ الجھن سے بچنے کے لیے براہ کرم پچ کی تصدیق کریں۔

（2） ضمنی اوزار: جدا کرنے اور اسمبلی کے عمل کے لیے ایک خاص ہک کی شکل والی رنچ کے استعمال کی ضرورت ہوتی ہے۔

（3）اینٹی لوزنگ لوازمات: لاکنگ اثر حاصل کرنے کے لیے، انہیں سٹاپ واشرز (جیسے GB/T 858) یا کھلی پنوں کے ساتھ مل کر استعمال کرنا چاہیے۔

（4）تکنیکی ڈرائنگ: ڈیزائن کرتے وقت، براہ کرم ہمیشہ متعلقہ معیاری تکنیکی ڈرائنگ یا پروڈکٹ کی تفصیلات کے تازہ ترین ورژن کا حوالہ دیں۔
