شافٹ نٹ

چین میں تیار کردہ Xiaoguo® کسٹمائزڈ شافٹ نٹ کا سلاٹ ڈیزائن خاص طور پر مخصوص ٹولز کے ساتھ ہم آہنگ ہونے کے لیے بنایا گیا ہے، تازہ ترین شافٹ نٹ کا انتخاب اسمبلی کی کارکردگی کو نمایاں طور پر بڑھا دے گا۔ تنصیب اور جدا کرنا انتہائی آسان ہے۔

انکوائری بھیجیں۔

مصنوعات کی وضاحت

مناسب سطح کے علاج کا انتخاب کیسے کریں؟

شافٹ نٹ کے لیے سطح کے علاج کا انتخاب بنیادی طور پر استعمال کے مخصوص ماحول، بجٹ اور کارکردگی کی ضروریات پر منحصر ہوتا ہے۔

（1） بجٹ کی ترجیح، خشک انڈور ماحول: ترجیحی آپشن الیکٹرو گیلوانائزنگ ہے۔

（2）سخت بیرونی حالات / اعلی سنکنرن مزاحمت: ترجیحی اختیارات گرم ڈِپ گیلوانائزنگ یا الیکٹرو لیس نکل چڑھانا ہیں۔

（3） اعلی طاقت والے فاسٹنرز (گریڈ 10.9 اور اس سے اوپر): اس عمل کو منتخب کیا جانا چاہیے جس میں ہائیڈروجن کی خرابی کا کوئی خطرہ نہ ہو، جیسے ڈیکرومیٹ یا مکینیکل گیلوانائزیشن۔

(4) کوٹنگ پرائمنگ کے لیے یا رگڑ کو کم کرنے کے لیے: فاسفیٹنگ کا انتخاب کریں۔

（5） مخصوص ظہور کی ضروریات: آئینہ ختم اثر کے لئے، کروم چڑھانا منتخب کیا جا سکتا ہے؛ ایک خالص سیاہ اور گھنے ظہور کے لئے، electrophoretic سیاہ منتخب کیا جا سکتا ہے.

（6）خصوصی فنکشنل تقاضے (اعلی درجہ حرارت کی مزاحمت / اینٹی اسٹکنگ): ٹیفلون کوٹنگ منتخب کریں۔

（7）ماحولیاتی تحفظ کے لئے بہت پرعزم: ہم نئے ماحول دوست عمل جیسے کروم فری ڈیکرومیٹ کوٹنگ اور ہاٹ ڈِپ زنک پلیٹنگ کے استعمال کو ترجیح دیتے ہیں۔

Shaft Nut

ساختی ڈیزائن کی خصوصیات

شافٹ نٹ کو ساخت کے لحاظ سے بالکل ٹھیک ڈیزائن کیا گیا ہے۔ اس کے ڈیزائن کی خصوصیات بنیادی طور پر دھاگے کے پہلوؤں، تالے لگانے کے طریقہ کار اور شکل میں ہیں۔

(1) دھاگے کا ڈیزائن

یہ شافٹ نٹ کی بنیاد کے طور پر کام کرتا ہے اور کنکشن کی مضبوطی اور درستگی کو یقینی بنانے کے لیے اہم ہے۔

عمدہ دھاگہ: تمام شافٹ گری دار میوے ٹھیک دھاگے سے لیس ہیں۔ باریک دھاگے کا ہیلکس زاویہ چھوٹا ہے، جو بہترین سیلف لاکنگ کارکردگی کو یقینی بناتا ہے۔ یہ خاص طور پر ان ایپلی کیشنز کے لیے موزوں ہے جن کا متحرک بوجھ ہے۔

اعلی صحت سے متعلق رواداری: نٹ کا اندرونی دھاگہ عام طور پر ISO 965-2 معیاری 6H یا 5H کے مطابق تیار کیا جاتا ہے، جبکہ میٹنگ شافٹ تھریڈ کو 6g کی رواداری استعمال کرنے کی سفارش کی جاتی ہے۔

(2) اینٹی لوزنگ اور لاکنگ میکانزم

یہ نٹ کے "لاکنگ" فنکشن کا بنیادی حصہ ہے، مؤثر طریقے سے کمپن اور اثرات کے خلاف مزاحمت کرتا ہے۔

سلاٹڈ قسم: یہ سب سے زیادہ کلاسک ڈیزائن ہے۔ یہ نٹ کے بیرونی دائرے پر 4 سے 8 ریڈیل سلاٹوں کی مشیننگ کے ذریعے اینٹی لوزنگ حاصل کرتا ہے۔

محوری لاکنگ اسکرو: یہ ڈیزائن لاکنگ اسکرو کو نٹ کے باڈی پر ضم کرتا ہے۔ عام ترتیب 3، 4، یا 8 یکساں طور پر تقسیم شدہ اسکرو پر مشتمل ہوتی ہے، جو لاکنگ فورس کی یکساں تقسیم کو یقینی بناتی ہے۔

لچکدار اخترتی کلیمپنگ: یہ ایک انتہائی عین مطابق ڈیزائن ہے۔ نٹ کے مرکزی جسم میں "لچکدار ڈایافرام" یا "جھلی" کا ڈھانچہ ہوتا ہے۔ سکرو کو سخت کرتے وقت، جھلی کنٹرول شدہ لچکدار اخترتی سے گزرتی ہے، جس کے نتیجے میں 360° مکمل طواف کی رگڑ لگ جاتی ہے۔

محوری اور ٹوتھ بیس لاکنگ: محوری لاکنگ قسم کی لاکنگ فورس دھاگے کے محور کے متوازی ہے۔ ٹوتھ بیس لاکنگ کی قسم دھاگے کی بنیاد (تقریباً 30 ° کے زاویہ پر) کے ساتھ تالے لگانے کے طریقہ کار کے ذریعے رابطے میں ہے، جو نٹ کے جسم کی خرابی کو مؤثر طریقے سے روک سکتی ہے۔

(3) شکل ڈیزائن

بیرونی ڈیزائن تنصیب کی آسانی، آپریشنل جگہ اور دیکھ بھال کی سہولت کا تعین کرتا ہے۔

سرکلر مین باڈی: سرکلر مین باڈی ڈیزائن مؤثر طریقے سے گردشی مداخلت سے بچتا ہے۔

خصوصی ٹول انٹرفیس: سلاٹ: بنیادی طور پر ہک کے سائز کے رنچ کے ساتھ مل کر استعمال کیا جاتا ہے۔

اختتامی چہرہ: اختتامی سطح پر سوراخ بنائے گئے ہیں، جنہیں پلگ رنچ یا بیلناکار راڈ کا استعمال کرتے ہوئے سخت کیا جا سکتا ہے۔

بیول ڈیزائن: معیارات کے مطابق (جیسے DIN 981)، شافٹ نٹس میں عام طور پر 30° بیول ہوتا ہے، جو لاکنگ واشر کی رہنمائی میں مدد کرتا ہے اور انسٹالیشن کے دوران اسے مناسب طریقے سے فٹ کرنا آسان بناتا ہے۔

Shaft Nut

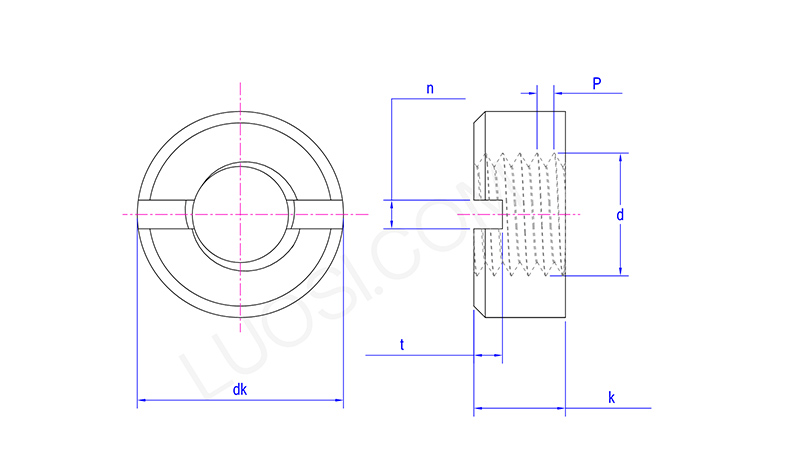

پیر	M3.5	M4	M5	ایم 6	M8	ایم 10	ایم 12	ایم 14	ایم 16	ایم 18	M20
P	0.6	0.7	0.8	1	1.25	1.5	1.75	2	2	2.5	2.5
ڈی کے زیادہ سے زیادہ	7	8	9	11	14	18	21	24	26	29	32
ڈی کے منٹ	6.64	7.64	8.64	10.57	13.57	17.57	20.48	23.48	25.48	28.48	31.38
k زیادہ سے زیادہ	3	3.5	4.2	5	6.5	8	10	11	12	13	14
k منٹ	2.75	3.2	3.9	4.7	6.14	7.64	9.64	10.57	11.57	12.57	13.57
n منٹ	1.46	1.46	2.06	2.56	3.06	3.57	4.07	4.07	4.07	4.07	5.07
n زیادہ سے زیادہ	1.71	1.71	2.31	2.81	3.31	3.87	4.37	4.37	4.37	4.37	5.37
t منٹ	1	1.2	15	2	2.5	3.2	3.8	3.8	3.8	4.8	4.8
t زیادہ سے زیادہ	1.40	1.60	1.90	2.4	3	3.7	4.3	4.3	4.3	5.5	5.5
