ڈبل اینڈ سٹڈ بولٹ

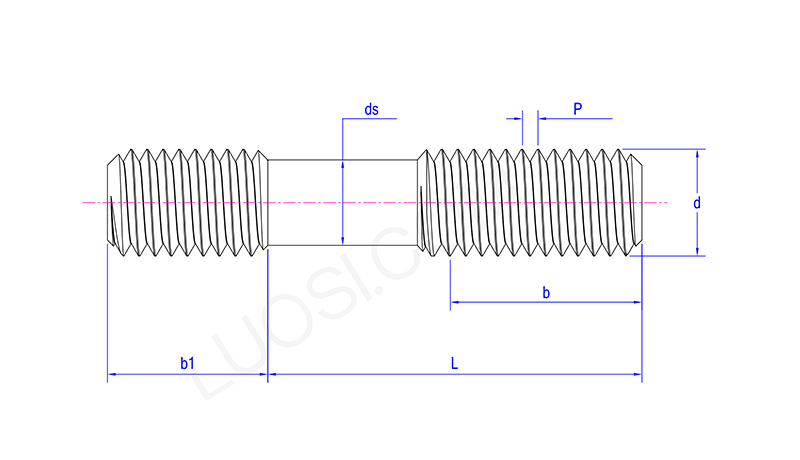

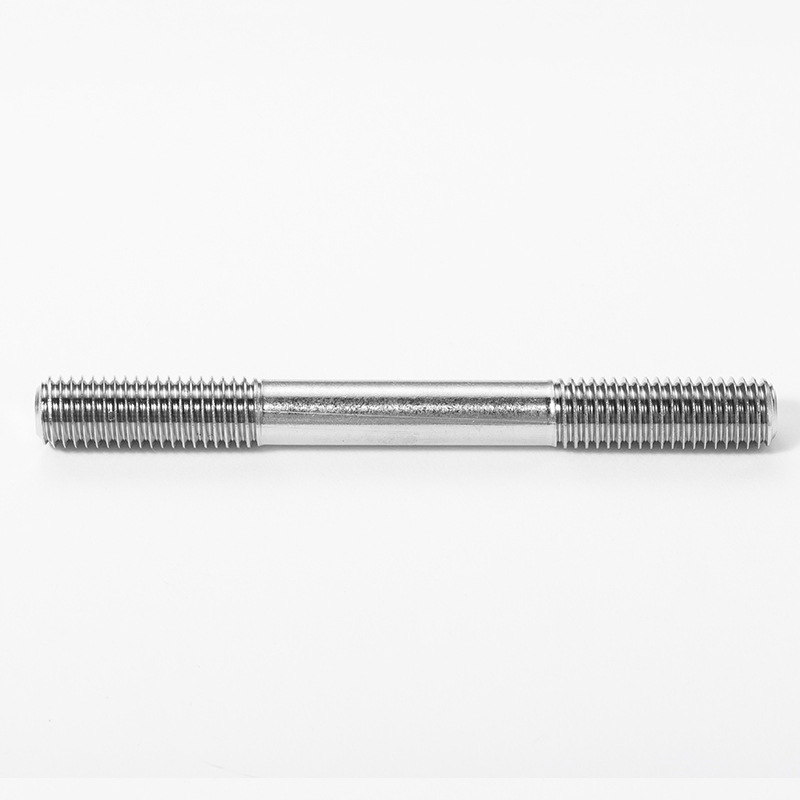

ڈبل اینڈ سٹڈ بولٹ کیا ہے؟

ڈبل اینڈ اسٹڈ بولٹس کے دونوں سروں پر دھاگے ہوتے ہیں اور درمیان میں ایک غیر تھریڈ والا حصہ ہوتا ہے۔ یہ ڈیزائن فل تھریڈڈ بولٹ سے مختلف ہے۔ دونوں قسم کے سٹڈ بولٹ اپنے متعلقہ ایپلیکیشن فیلڈز میں بہت اچھی کارکردگی کا مظاہرہ کرتے ہیں۔

سب سے پہلے، وہ عام طور پر تنصیب کے لیے دو مسدس گری دار میوے (کبھی کبھی واشر کے ساتھ) کے ساتھ استعمال ہوتے ہیں۔ ایک سرے کو سبسٹریٹ کے تھریڈڈ ہول میں گھسایا جا سکتا ہے، اور دوسرے سرے کو نٹ کے ساتھ جزو سے جوڑا جاتا ہے، جس سے ایک مضبوط فکسشن اور یکساں تناؤ کی تقسیم کو یقینی بنایا جاتا ہے۔

دوم، غیر منقطع درمیانی حصہ دھاگوں کے درمیان مداخلت سے گریز کرتے ہوئے اسمبلی کے دوران قطعی سیدھ حاصل کرنے میں مدد کرتا ہے۔ ایک ہی وقت میں، یہ تناؤ کے ارتکاز کو کم کر سکتا ہے، جس سے سٹڈ زیادہ مضبوط ہو جاتا ہے اور بھاری بوجھ کے نیچے ٹوٹنے کا امکان کم ہوتا ہے۔

ڈبل اینڈ سٹڈ بولٹ کی بنیادی اقسام کیا ہیں؟

آئیے ہم آپ کو ڈبل اینڈ اسٹڈ بولٹس کی اہم اقسام کا تعارف کراتے ہیں۔

ہم ان کی وضاحت درج ذیل تین پہلوؤں سے کریں گے۔

（1） دھاگے کے ڈھانچے کی درجہ بندی

کلیمپنگ کی قسم: دونوں سروں کی لمبائی ایک جیسی ہے، اور درمیانی حصہ ایک سادہ چھڑی ہے۔ استعمال کرتے وقت، دونوں سروں کو گری دار میوے کے ساتھ سخت کیا جاتا ہے. یہ سب سے عام قسم ہے۔

ٹیپ اینڈ ٹائپ: دھاگے کے دونوں سروں کی لمبائی مختلف ہے۔ لمبے سرے کو جزو کے اندھے سوراخ میں گھسنے کے لیے استعمال کیا جاتا ہے، جبکہ چھوٹا سرا نٹ لگانے کے لیے استعمال ہوتا ہے۔

مسلسل تھریڈ اسٹڈ: اسے "تھریڈ راڈ" کے نام سے بھی جانا جاتا ہے، اس کا مطلب ہے کہ چھڑی کی پوری لمبائی بغیر کسی ہموار حصے کے تھریڈڈ ہے۔ یہ تھریڈڈ کنکشن کے لیے زیادہ سے زیادہ لمبائی پیش کرتا ہے۔

جزوی تھریڈڈ اسٹڈ: صرف ایک سرے یا دونوں سروں پر جزوی دھاگے ہوتے ہیں، جس کے درمیان میں ہموار چھڑی کا بڑا قطر باقی رہتا ہے۔

(2) خاص مقصد کی درجہ بندی

اسکوائر ہیڈ اسٹڈ: ایک سرے پر مربع سر ہوتا ہے۔ دوسرے سرے کو سخت کرتے وقت، مربع سر کو پکڑنے کے لیے ایک ٹول استعمال کیا جا سکتا ہے، جس سے اسے محدود جگہ پر نصب کرنا آسان ہو جاتا ہے۔

ویلڈ سٹڈ: ایک سرے کو دھاتی سبسٹریٹ پر ویلڈنگ کے لیے ڈیزائن کیا گیا ہے، جب کہ دوسرے سرے میں دوسرے اجزاء کو جوڑنے کے لیے دھاگے ہیں۔

(3) مواد اور درجہ بندی

B7 سٹڈ: کرومیم-مولبڈینم الائے سٹیل سے بنا ہوا، یہ گرمی کے علاج سے گزرتا ہے اور اعلی درجہ حرارت (عام طور پر 450 ° C تک) اور ہائی پریشر کام کرنے والے حالات میں استعمال ہونے والی سب سے عام قسم کا سٹڈ ہے۔

L7 سٹڈ: کم درجہ حرارت والے ماحول کے لیے موزوں۔

B8/B8M سکرو سٹڈز: 304 یا 316 سٹینلیس سٹیل سے بنا، مضبوط سنکنرن مزاحمت کے ساتھ۔

ڈبل اینڈ اسٹڈ بولٹ کس کے لیے استعمال ہوتے ہیں؟

ڈبل اینڈ سٹڈ بولٹس میں ایپلی کیشنز کی ایک وسیع رینج ہے اور روزمرہ کی زندگی میں ہر جگہ دیکھے جا سکتے ہیں۔ یہاں ان کے افعال کی کچھ وضاحتیں ہیں۔

（1） پائپ لائن کنٹینرز میں فلینج کنکشن

سٹڈ دو flanges سے گزرتا ہے. ایک مضبوط اور یکساں کلیمپنگ فورس بنانے کے لیے گری دار میوے کو دونوں سروں پر سخت کریں۔

（2） بلائنڈ ہول ایپلی کیشن

جب ایک جزو میں کاؤنٹر سنک ہول ہوتا ہے (جیسے کہ سلنڈر ہیڈ یا انجن بلاک)، اور دوسرے جزو میں تھرو ہول ہوتا ہے، تو سٹڈ کا لمبا سرہ مستقل طور پر کاؤنٹر سنک ہول میں داخل ہو جائے گا۔ دوسرے سرے کو نٹ کے ساتھ نصب کیا جاتا ہے۔

（3） ساخت اور سامان کی تنصیب

سٹڈ بولٹ بھاری سامان (جیسے موٹرز، پمپ یا کمپریسر) کو فاؤنڈیشن یا فریم میں ٹھیک کرنے کے لیے استعمال ہوتے ہیں۔ جڑنا بیس میں طے ہوتا ہے (یا دونوں طرف گری دار میوے کے ذریعے طے ہوتا ہے)۔

（4） اعلی دباؤ اور اعلی درجہ حرارت کا ماحول

پیٹرو کیمیکل، پاور جنریشن اور جہاز سازی کی صنعتوں میں، ڈبل اینڈ سٹڈز عام طور پر اعلیٰ طاقت والے مرکب سٹیل (جیسے ASTM A193 B7) یا سٹینلیس سٹیل (B8/B8M) سے بنے ہوتے ہیں۔ وہ زیادہ دباؤ، درجہ حرارت کی تبدیلیوں اور کمپن کو بہتر طریقے سے برداشت کر سکتے ہیں۔

（5） درخواستیں جنہیں بار بار جدا کرنے کی ضرورت ہوتی ہے۔

کوئی بھی اسمبلی اجزاء جن کو باقاعدہ دیکھ بھال کی ضرورت ہوتی ہے - جیسا کہ معائنہ کور، پمپ کیسنگ یا مشین گارڈز - سٹڈ بولٹ استعمال کرنے کے لیے موزوں ہیں۔ آپ دھاگوں کو پہنے بغیر گری دار میوے کو بار بار ہٹا سکتے ہیں۔
